Полумуфта ведущая. 00.5681.041

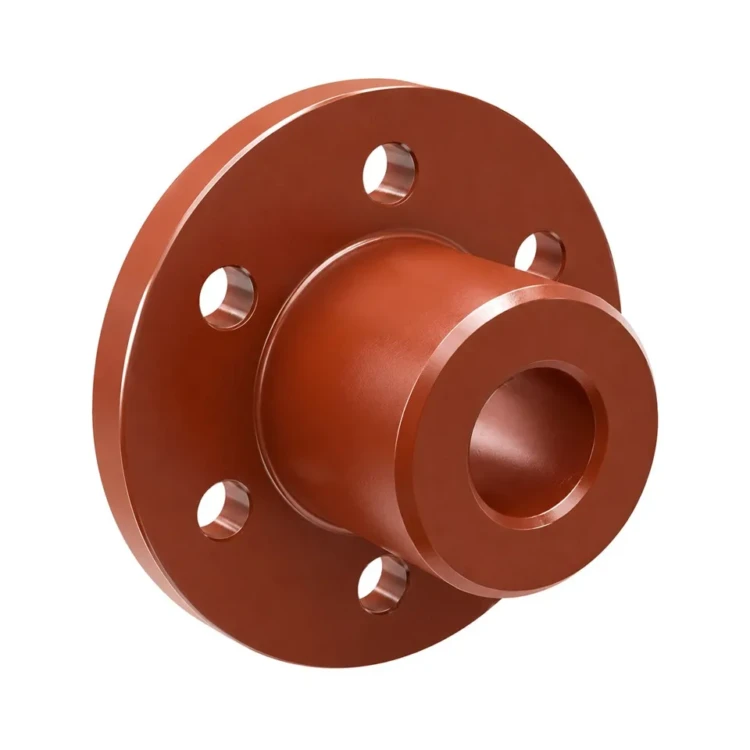

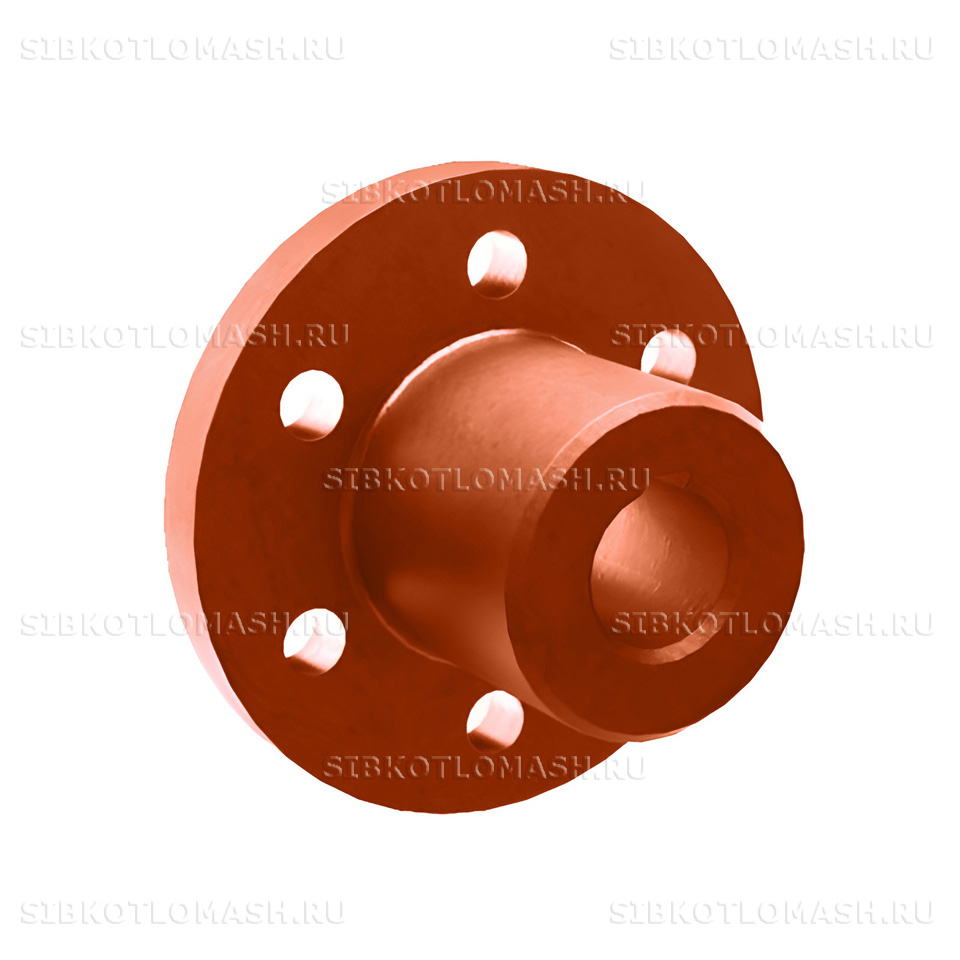

Полумуфта ведущая 00.5681.041 — литая чугунная деталь упругой втулочно-пальцевой муфты привода шурующей планки топки ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Полумуфта устанавливается на вал электродвигателя и через резиновые пальцы передаёт крутящий момент на ведомую полумуфту, насаженную на вал редуктора.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает компенсацию небольших несоосностей валов двигатель-редуктор, демпфирование пусковых рывков и циклических нагрузок в кинематике привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Полумуфта ведущая: назначение и применяемость

Полумуфта ведущая 00.5681.041 применяется в составе механических топок с шурующей планкой ТШПм-1,45, ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 базового исполнения и модернизированных типоразмеров серии М. Деталь устанавливается на вал электродвигателя привода и работает в паре с ведомой полумуфтой 00.4521.003, насаженной на вал редуктора, через комплект упругих резиновых пальцев или вкладышей. Такая конструкция муфты обеспечивает передачу крутящего момента от электродвигателя на редуктор с компенсацией радиальных и угловых смещений валов в пределах ±2 мм и ±1°.

В рабочем цикле деталь воспринимает циклические крутящие нагрузки от пуска-реверса электродвигателя, ударные нагрузки при заклинивании шурующей планки в направляющих, а также вибрационные нагрузки от работы зубчатой передачи редуктора. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных полумуфт сохраняет соосность валов двигатель-редуктор, исключает биение и поддерживает плавный пуск привода в режиме штатной эксплуатации. Меньшая масса ведущей полумуфты по сравнению с ведомой объясняется меньшим посадочным диаметром под вал электродвигателя.

Полумуфта ведущая: материалы и изготовление

Полумуфта ведущая 00.5681.041 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав применяется для литых деталей сопряжений механизмов средней нагруженности и обладает оптимальным сочетанием прочности, демпфирующих свойств и хорошей обрабатываемости резанием. Чугун СЧ15 эффективно гасит вибрации в кинематике привода за счёт пластинчатой формы графитовых включений, что особенно важно для ведущей полумуфты, расположенной на стороне электродвигателя. Плотность чугуна — 7,1 г/см³, твёрдость в состоянии поставки — 163–229 HB, временное сопротивление на разрыв — не менее 150 МПа.

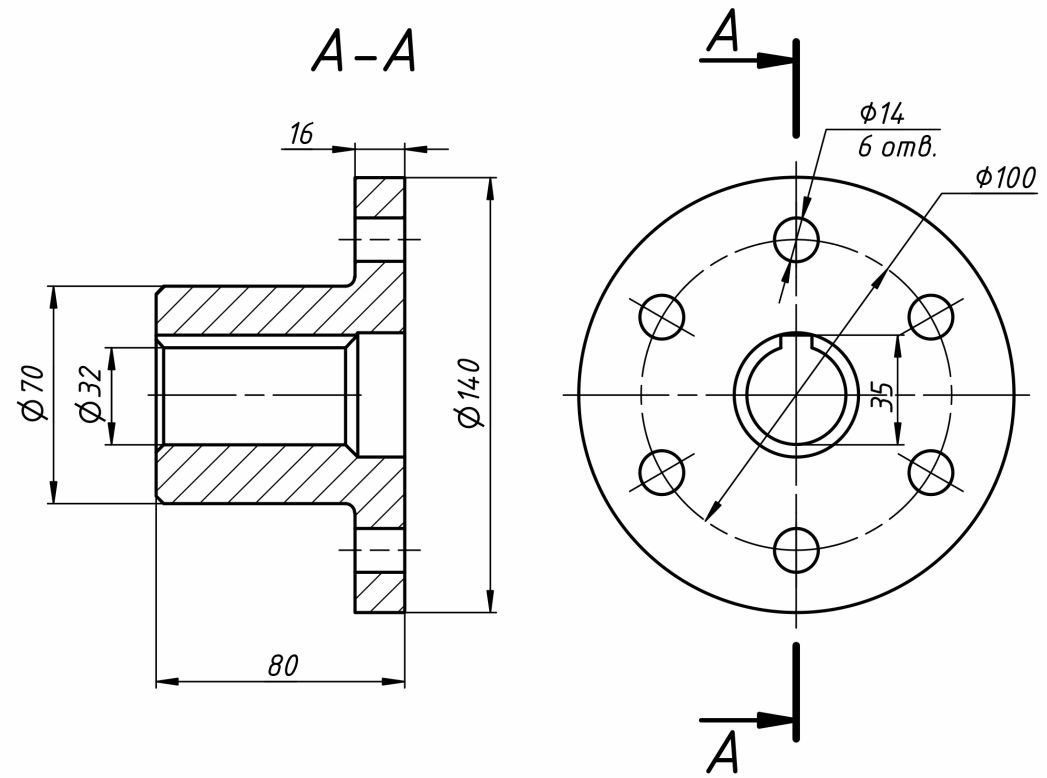

Технологический процесс изготовления включает плавку чугуна в индукционной печи с контролем химического состава по углероду, кремнию, марганцу, сере и фосфору, формовку в песчано-глинистые смеси с центральным стержнем для формирования посадочного отверстия под вал электродвигателя, заливку расплава, выдержку до полного остывания и термообработку отжигом для снятия литейных напряжений. Далее отливка подвергается механической обработке: расточке посадочного отверстия под вал двигателя с шпоночным пазом, фрезеровке торца с гнёздами под резиновые пальцы и сверлению крепёжных отверстий по чертежу 00.5681.041. Каждая отливка контролируется на отсутствие трещин, раковин и неслитин методом визуально-измерительного контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных посадочных поверхностей.

Полумуфта ведущая: совместимое оборудование

Полумуфта ведущая 00.5681.041 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также применяется в топках типоразмера ТШПм-1,45 раннего производства и востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.5681.041 с проверкой диаметра посадочного отверстия под вал электродвигателя. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Полумуфта ведущая: заказ и доставка

Полумуфта ведущая 00.5681.041 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 12 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, заливку формы со стержнем, термообработку отжигом, дробемётную очистку и механическую обработку посадочного отверстия со шпоночным пазом и крепёжных отверстий под пальцы. Минимальная партия не лимитирована — отгружаем как поштучно, так и парами с ведомой полумуфтой 00.4521.003 в составе одной отгрузки.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой, что предотвращает сколы кромок чугунной отливки и деформацию обработанных посадочных поверхностей при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.5681.041, типоразмер топки ТШПМ и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор полного комплекта муфты (полумуфта ведущая + полумуфта ведомая 00.4521.003 + резиновые пальцы и крепёж) в составе одной отгрузки.
