Уплотнение. 00.1603.031

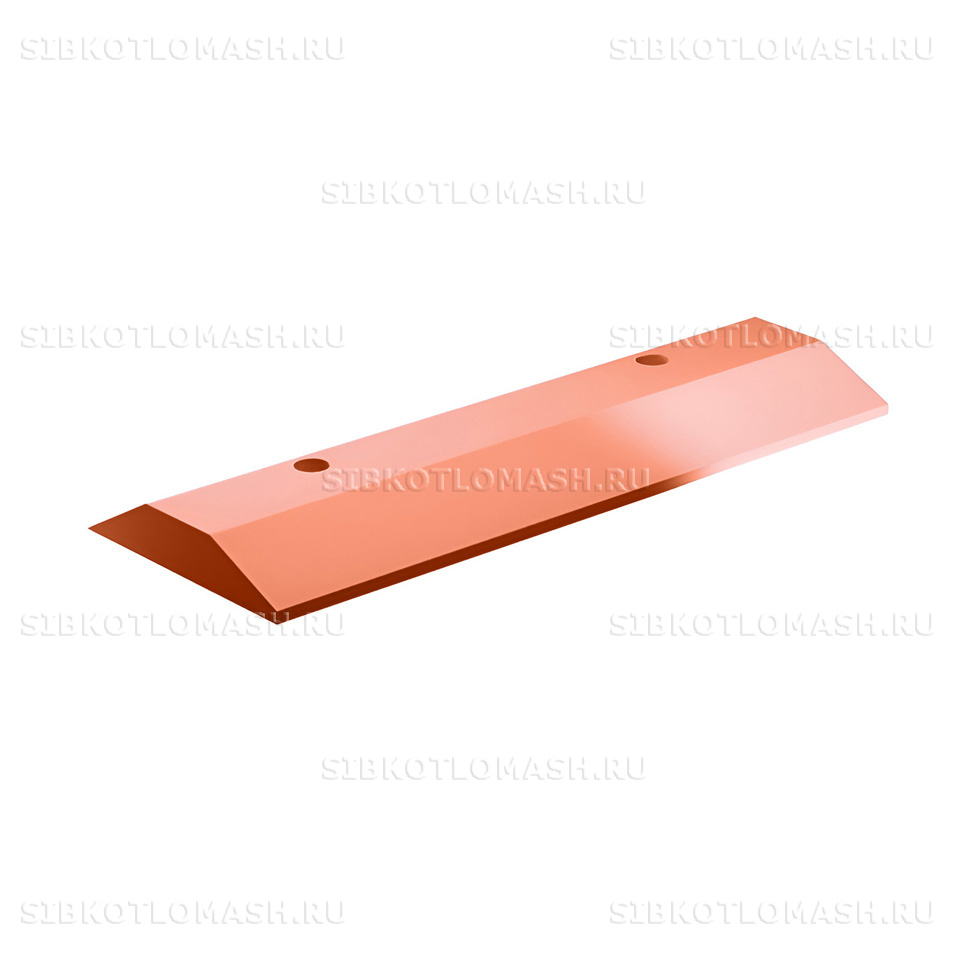

Уплотнение 00.1603.031 — запасная часть топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Деталь известна также как колосник-уплотнение (шлакосниматель) и устанавливается по краям колосникового полотна для отсечения шлака от поддуваемой зоны.

Применение оригинальной детали по утверждённой конструкторской документации продлевает межремонтный ресурс колосниковой группы и обеспечивает равномерное распределение воздуха под слой топлива. На каждую партию завод оформляет паспорт ОТК и сертификат материала, что подтверждает соответствие чертежу 00.1603.031.

Уплотнение: назначение и применяемость

Уплотнение 00.1603.031 применяется в составе механической топки с шурующей планкой ТШПМ в трёх типоразмерах: ТШПМ-1,5 (4 шт. на топку), ТШПМ-2,0 (4 шт. на топку) и ТШПМ-2,5 (6 шт. на топку). Установка детали выполняется по бокам колосникового полотна и формирует ограничивающий контур, через который шлак сбрасывается в зольный бункер при возвратно-поступательном ходе шурующей планки.

В рабочем цикле деталь подвергается термоудару от слоя горящего угля, абразивному истиранию шлаком, циклическим изгибным нагрузкам от движения планки и периодическому намерзанию шлаковой корки. Изделие изготавливается с повышенной точностью посадочных поверхностей и сквозным контролем размеров по чертежу, что обеспечивает плотное прилегание к корпусу топки без подсосов холодного воздуха. Климатическое исполнение по ГОСТ 15150-69 — У2, что позволяет эксплуатировать узел в условиях отрицательных температур котельных холодного климатического района без потери ресурса.

Своевременная замена изношенных уплотнений сохраняет геометрию колосникового полотна и предотвращает прорыв воздуха помимо слоя топлива, что напрямую влияет на КПД котельной установки.

Уплотнение: материалы и изготовление

Уплотнение 00.1603.031 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав обеспечивает достаточную жаростойкость для зоны шлакоудаления при рабочей температуре до 600 °C и высокую стойкость к абразивному износу за счёт пластинчатой формы графитовых включений. Плотность металла составляет 7,1 г/см³, твёрдость отливки в состоянии поставки — 163–229 HB, временное сопротивление на разрыв не менее 150 МПа.

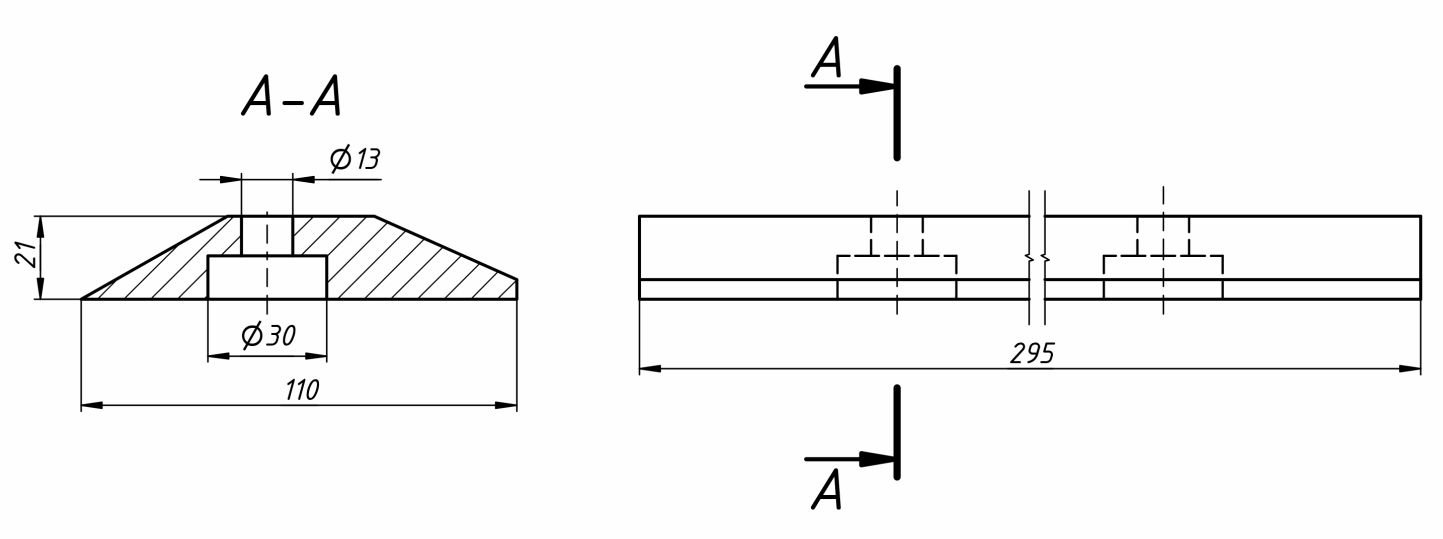

Технологический процесс включает плавку чугуна в индукционной печи с контролем химического состава по сере и фосфору, формовку в песчано-глинистые смеси, отливку с последующим отжигом для снятия литейных напряжений и механическую обработку посадочных поверхностей под установку на корпус топки. Каждая отливка проходит визуальный контроль на отсутствие трещин, раковин и неслитин, а ключевые размеры — длина рабочего профиля, ширина и толщина в сечении посадки — проверяются по габаритному чертежу 00.1603.031 с применением шаблонов и инструментального контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. На рабочую поверхность лакокрасочное покрытие не наносится — оно выгорает при первом выводе топки на режим; антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой.

Уплотнение: совместимое оборудование

Уплотнение 00.1603.031 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПМ-1,5 — комплект из 4 деталей формирует боковой контур колосникового полотна малой мощности;
• Топка ТШПМ-2,0 — комплект из 4 деталей в составе средней механической топки с шурующей планкой;
• Топка ТШПМ-2,5 — комплект из 6 деталей в топке повышенной мощности;
• Топка ТШПМ-15М-2 — модернизированный типоразмер малой топки, деталь сохраняет применяемость по чертежу;
• Топка ТШПМ-20М — модернизация средней топки с возможностью замены изношенных элементов на оригинальные.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.1603.031 и проверкой посадки на штатное место в корпусе топки. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Уплотнение: заказ и доставка

Уплотнение 00.1603.031 поставляется со склада в Бийске при наличии или изготавливается на заказ. Срок изготовления при отсутствии складской позиции — от 5 до 10 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, заливку формы, выдержку отливки до полного остывания, термообработку отжигом, механическую обработку и приёмочный контроль. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектом на полную замену по всей серии ТШПМ.

Отгрузка деталей осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой, что предотвращает сколы кромок чугунной отливки при перевозке. Для крупных партий возможна отгрузка контейнером с прокладкой защитного картона между рядами. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.1603.031, типоразмер топки ТШПМ и требуемое количество в комплекте. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей колосникового полотна и шурующей планки в составе одной отгрузки.
