Колосник. 23.7032.009-02

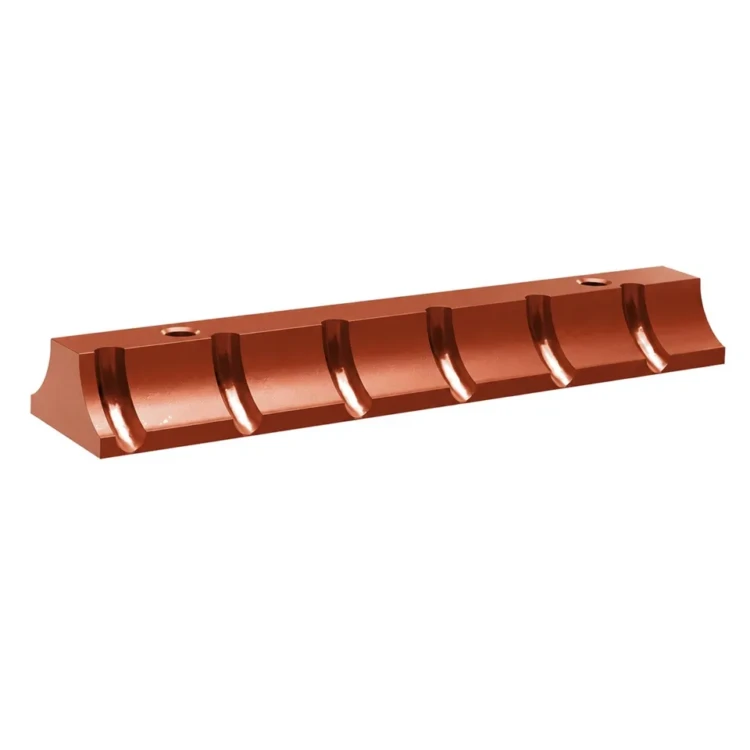

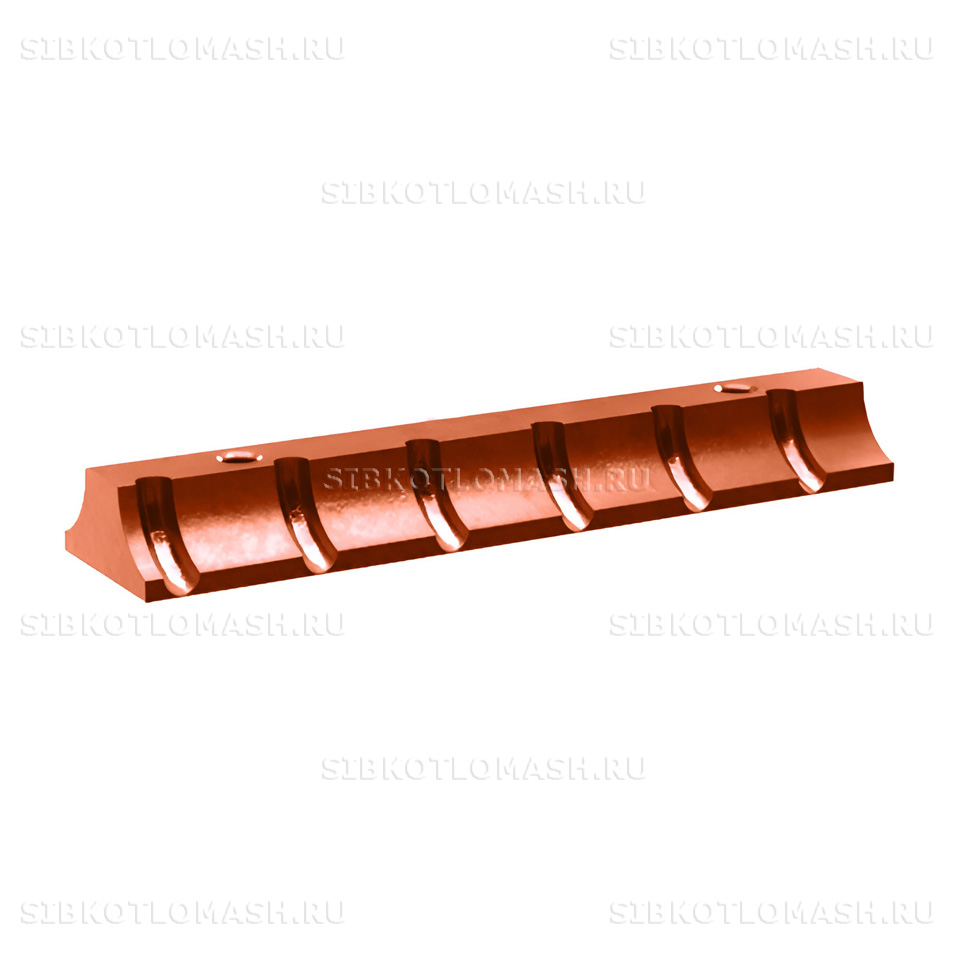

Колосник ТШПМ 23.7032.009-02 — литая чугунная деталь, запасная часть колосникового полотна механической топки с шурующей планкой производства КЗ «Сибкотломаш» г. Бийск. Модификация -02 является боковой правой и устанавливается по краю колосникового полотна с зеркальной геометрией по отношению к модификации -01.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает плотное примыкание правого бокового края колосникового полотна к раме топки без подсосов воздуха помимо слоя топлива. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Колосник ТШПМ: назначение и применяемость

Колосник ТШПМ 23.7032.009-02 применяется в составе колосникового полотна механических топок с шурующей планкой ТШПм-1,5, ТШПм-2,0 и ТШПм-2,5. Модификация -02 устанавливается на боковой край полотна с правой стороны (если смотреть от приводного механизма) и отличается от базового исполнения 23.7032.009 наличием фасонного бокового профиля для стыковки с правой боковой рамой топки. Деталь представляет собой зеркальное исполнение модификации -01 (боковой левый) и применяется парно. На одну топку требуется от 5 до 8 штук в зависимости от типоразмера решётки.

В рабочем цикле деталь подвергается прямому контакту с горящим слоем угля при температуре до 1100 °C, термоудару от циклов подачи свежего топлива шурующей планкой, абразивному истиранию шлаком и угольной мелочью, а также механическим ударным нагрузкам от движения планки. Дополнительно правый боковой колосник воспринимает реактивные усилия от ограничения распирания топливного слоя в правую сторону. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена прогоревших боковых правых колосников сохраняет герметичность правого края решётки, исключает подсос воздуха помимо слоя топлива и поддерживает расчётный КПД котельной установки.

Колосник ТШПМ: материалы и изготовление

Колосник ТШПМ 23.7032.009-02 изготавливается литьём из жаростойкого чугуна с присадкой хрома ЧХ1Т по ГОСТ 7769-82. Этот сплав специально разработан для работы в зонах высоких температур и обладает повышенной стойкостью к окалинообразованию при температурах до 1100 °C, прочностью при термоциклических нагрузках и хорошей литейной технологичностью при изготовлении деталей со сложным фасонным контуром. Хром в составе образует на поверхности отливки защитную окалину Cr₂O₃, замедляющую дальнейшее окисление металла. Плотность чугуна — 7,2 г/см³, твёрдость в состоянии поставки — 200–260 HB.

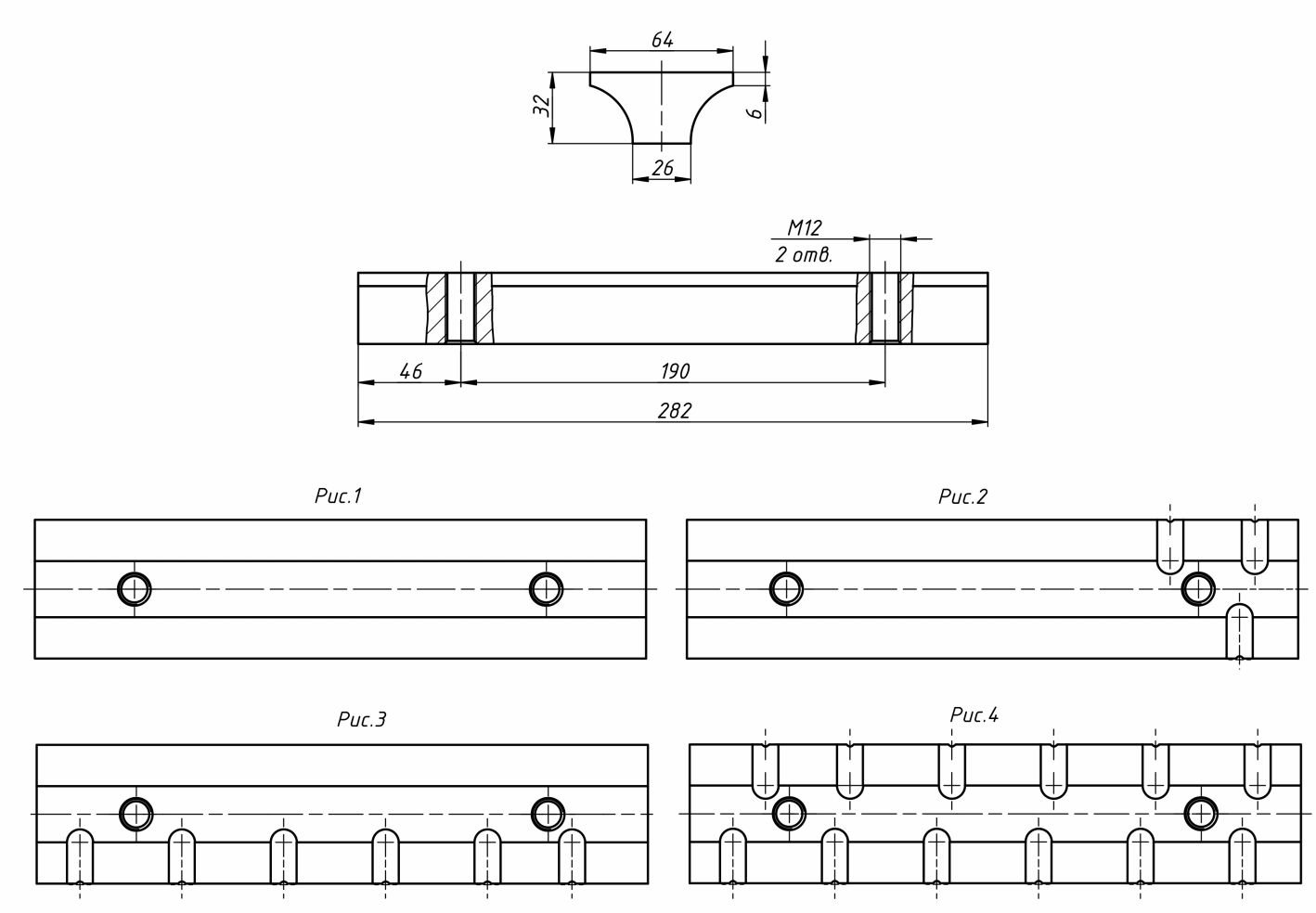

Технологический процесс изготовления включает плавку жаростойкого чугуна в индукционной печи с точным дозированием хрома 0,5–1,0% и титана 0,1–0,3%, формовку в песчано-глинистые смеси с дополнительными стержнями для формирования фасонного бокового профиля зеркально левой модификации, заливку расплава с контролем скорости охлаждения и термообработку отжигом для снятия литейных напряжений. Отливка проходит дробемётную очистку и контроль геометрии бокового профиля по чертежу 23.7032.009-02. Каждая партия проверяется на химический состав и твёрдость с оформлением сертификата материала и протокола испытаний.

Деталь поставляется без лакокрасочного покрытия — оно выгорает при первом выводе топки на режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой посадочных поверхностей.

Колосник ТШПМ: совместимое оборудование

Колосник ТШПМ 23.7032.009-02 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 23.7032.009-02. Для оптимального ремонта рекомендуется заказывать парный комплект 23.7032.009-01 (левый) + 23.7032.009-02 (правый) — см. каталог запасных частей топок ТШПМ.

Колосник ТШПМ: заказ и доставка

Колосник ТШПМ 23.7032.009-02 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 15 рабочих дней с момента подтверждения заявки, что включает плавку жаростойкого чугуна с присадками хрома, формовку с зеркальным стержнем относительно левой модификации, заливку, термообработку отжигом, дробемётную очистку и приёмочный контроль геометрии. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и прокладкой защитного картона между рядами, что предотвращает сколы кромок чугунной отливки при перевозке. Для крупных партий возможна отгрузка контейнером. По запросу прилагается паспорт ОТК и сертификат материала с протоколом химического анализа.

При оформлении заказа укажите номер чертежа 23.7032.009-02, типоразмер топки ТШПМ и требуемое количество боковых правых колосников. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор полного парного комплекта с боковым левым колосником 23.7032.009-01 в составе одной отгрузки.
