Опора глухая. Т298.01.060СБ

Глухая опора шнека провала Т298.01.060СБ — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Глухая опора шнека провала является составной частью винта удаления провала топок ТЧЗМ — служит для фиксации концевой части шнека под колосниковым полотном.

Глухая опора шнека провала: назначение и применяемость

Глухая опора шнека провала Т298.01.060СБ устанавливается на торцевом конце винта удаления провала топки ТЧЗМ-2-2,7. Шнек собирает мелкие частицы топлива и золы, провалившиеся через колосниковое полотно, и транспортирует их в подовый канал золоудаления. Деталь фиксирует неприводной конец шнека без сквозного отверстия для вала, обеспечивая радиальную опору и герметизацию.

Глухая опора шнека провала работает в условиях повышенной запылённости и контакта с горячей золой. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Количество опор глухих на одну топку зависит от длины колосникового полотна и количества шнеков удаления провала: от 4 шт. на топке ТЧЗМ-2-2,7-4,0 до 8 шт. на топке ТЧЗМ-2-2,7-8,0. Опоры глухие парные к опорам приводным Т298.01.070СБ и средним Т298.01.050СБ.

При капитальном ремонте детали меняют одной партией с парными узлами. Использование разнотипных опор в одной системе не допускается — это нарушает соосность шнека и приводит к ускоренному износу подшипников.

Глухая опора шнека провала при штатной работе выдерживает не менее одного межремонтного цикла в составе шнека удаления провала. При нарушении смазочного режима подшипника срок службы детали сокращается до 8–12 месяцев и требует досрочной замены вместе с подшипниковым узлом.

Глухая опора шнека провала: материалы и изготовление

Глухая опора шнека провала отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) и хорошо работает на сжатие при динамических нагрузках от вращающегося шнека. Плотность сплава 7,2 г/см³.

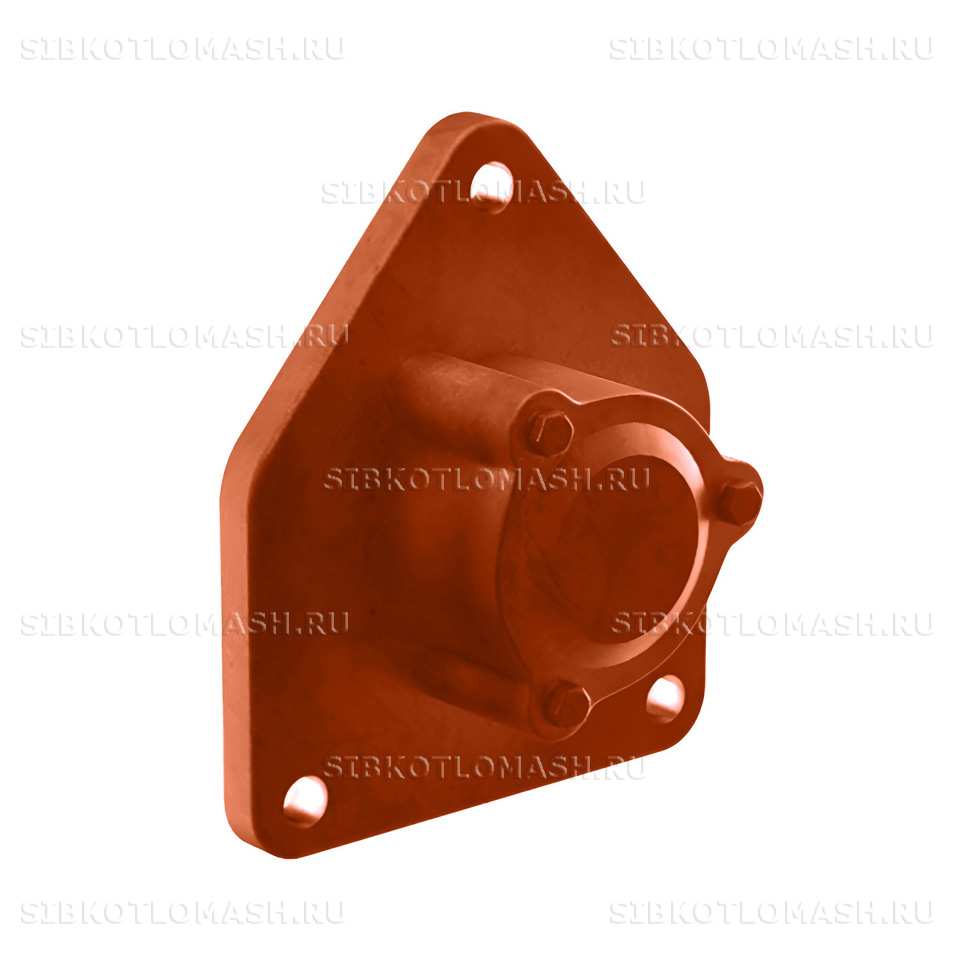

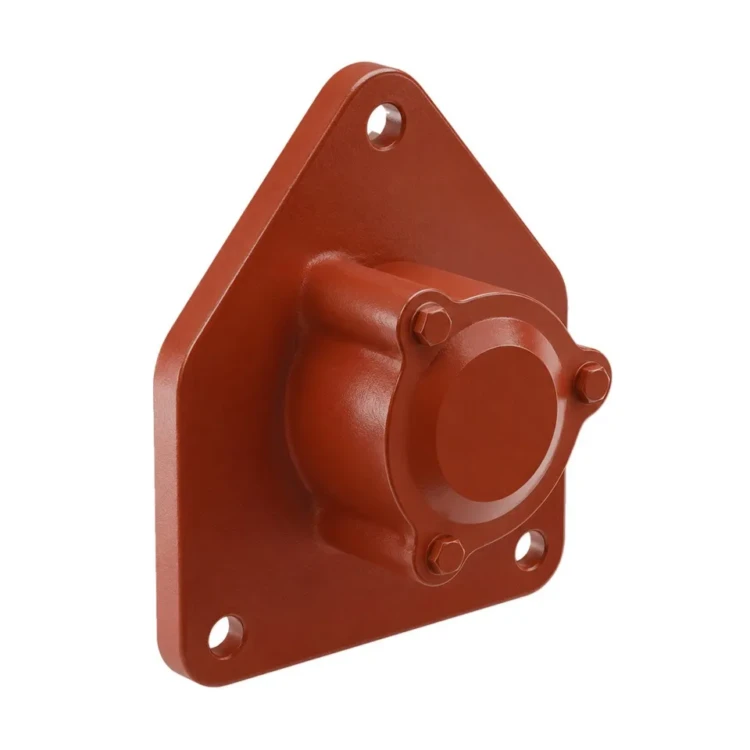

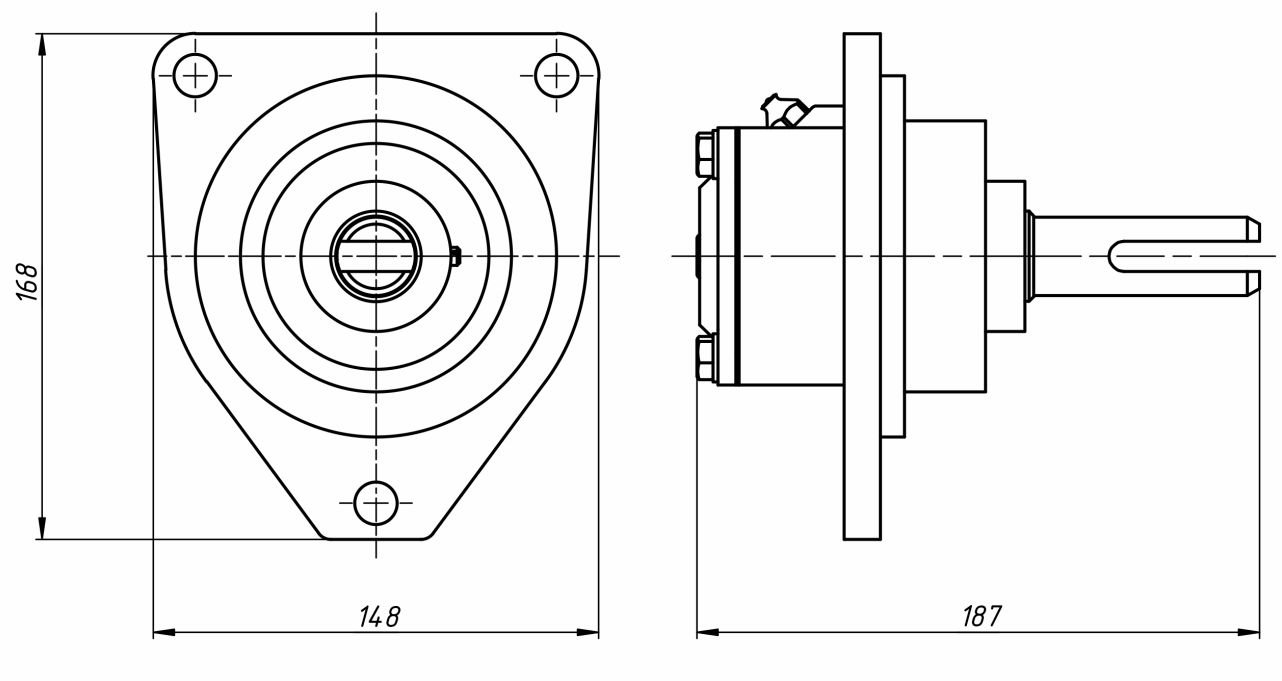

Глухая опора шнека провала Т298.01.060СБ представляет собой сборочную единицу из чугунного корпуса размером 185×150×168 мм с подшипниковым гнездом, торцевой заглушкой без сквозного отверстия и фланцем крепления к корпусу шнекового канала. После механической обработки посадочные поверхности под подшипник имеют точность по 7-му квалитету.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного диаметра и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой деталь консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Глухая опора шнека провала: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 4 опор глухих
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 6 опор глухих
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 6 опор глухих
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 8 опор глухих

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т298.01.060 — этот артикул указывают в опросном листе при оформлении заказа.

При замене этой детали рекомендуется одновременно проверять состояние подшипника, уплотнений и приводной опоры Т298.01.070 — изношенная опора часто работает в паре с разрегулированной приводной стороной шнека.

Глухая опора шнека провала: заказ и доставка

Глухая опора шнека провала Т298.01.060СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт шнекового узла.

Деталь отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т298.01.060 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать опору глухую совместно с приводной и средней опорами шнекового узла — это сохраняет ритмичность ремонта и упрощает учёт ремонтного запаса котельной.

Эта запчасть как унифицированная позиция применяется во всех типоразмерах топок с винтом удаления провала. При плановой годовой эксплуатации котельной рекомендуется держать в ремонтном запасе не менее двух опор глухих на каждый шнековый узел.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
