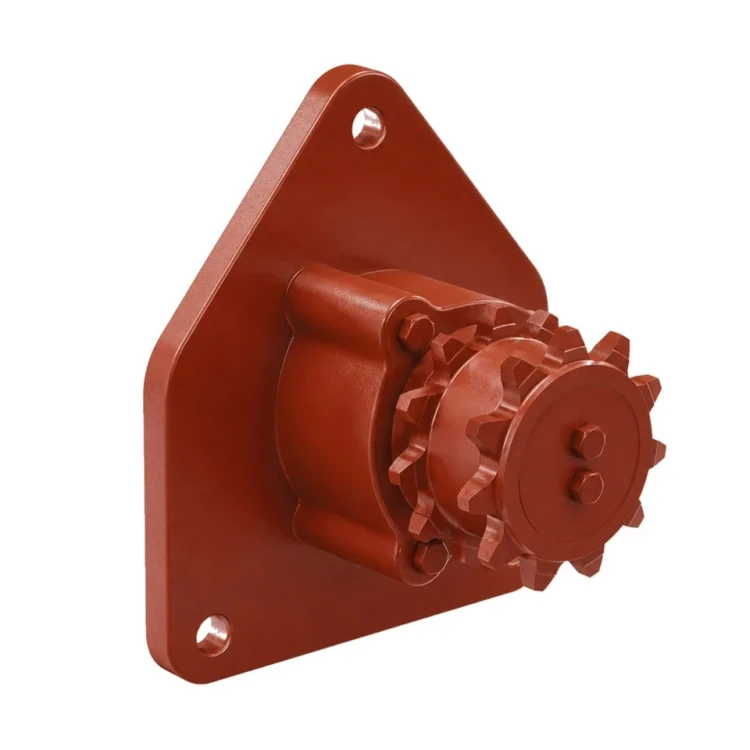

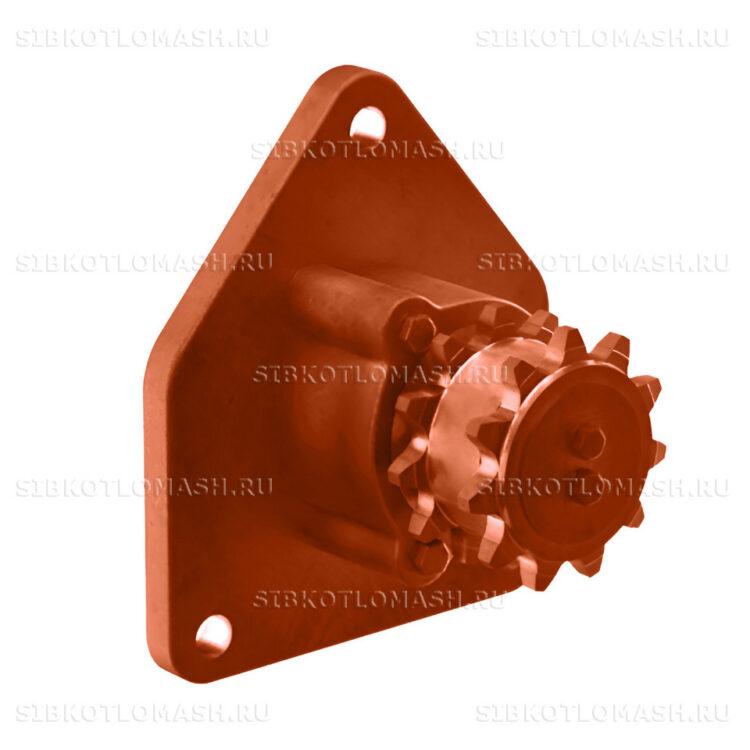

Опора средняя. Т298.01.050СБ

Средняя опора шнека провала Т298.01.050СБ — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Средняя опора шнека провала фиксирует промежуточные точки длинного шнека удаления провала и предотвращает прогиб вала под собственным весом и нагрузкой от транспортируемой массы золовых частиц.

Средняя опора шнека провала: назначение и применяемость

Средняя опора шнека провала Т298.01.050СБ устанавливается в промежуточных точках по длине винта удаления провала топки ТЧЗМ-2-2,7. На длинных шнеках топок ТЧЗМ-2,7-6,5 и ТЧЗМ-2,7-8,0 устанавливается 1–2 средние опоры, дополняя глухую и приводную опоры по торцам шнека. Это обеспечивает соосность вала на всей длине и предотвращает биение шнека под нагрузкой.

Средняя опора шнека провала работает в условиях постоянной запылённости и теплового излучения от хвостовой зоны топки. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

На коротких шнеках топок ТЧЗМ-2,7-4,0 средняя опора может не устанавливаться — длина шнека достаточно мала чтобы обходиться двумя торцевыми опорами без потери жёсткости конструкции. На длинных шнеках — обязательный элемент.

При капитальном ремонте средняя опора шнека провала меняется одной партией с подшипниками, уплотнениями и парными торцевыми опорами Т298.01.060 и Т298.01.070. Использование разнотипных опор в одной системе не допускается — это нарушает соосность шнека и приводит к ускоренному износу подшипников.

Средняя опора шнека провала: материалы и изготовление

Средняя опора шнека провала отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) и хорошо работает на сжатие при динамических нагрузках от вращающегося шнека. Плотность сплава 7,2 г/см³.

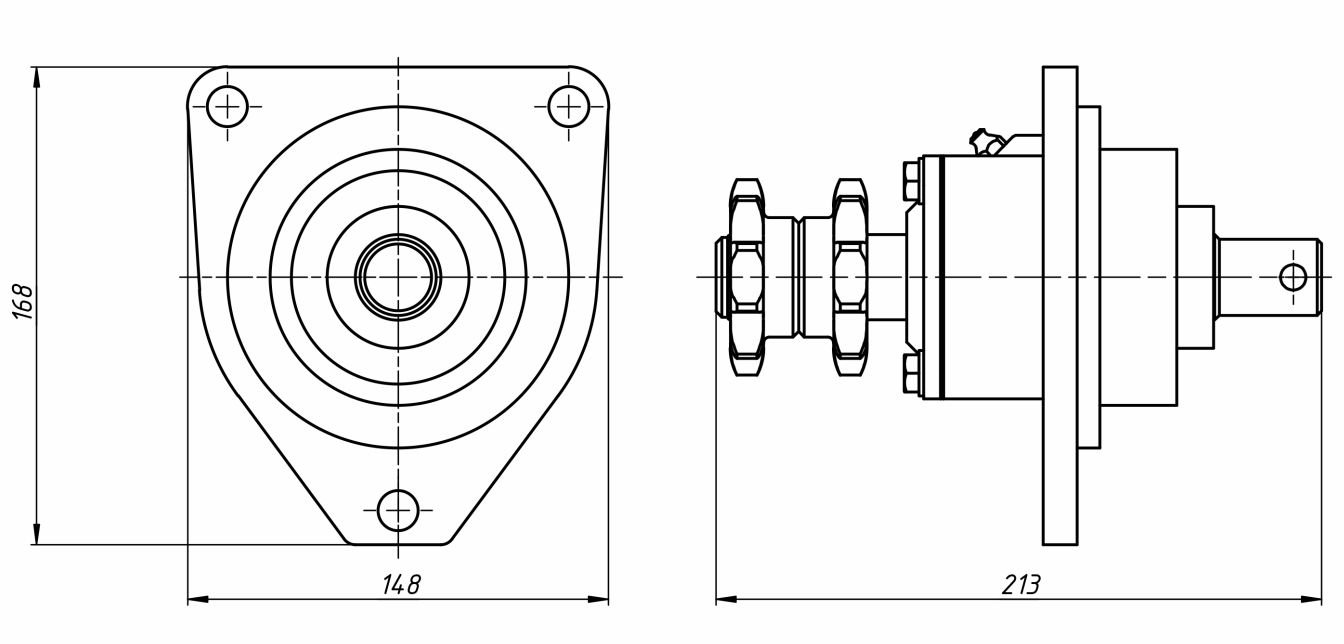

Средняя опора шнека провала Т298.01.050СБ представляет собой сборочную единицу с чугунным корпусом, разъёмным посадочным гнездом под подшипник скольжения или роликовый подшипник, торцевыми крышками с уплотнениями и фланцем крепления к корпусу шнекового канала. Разъёмная конструкция позволяет монтировать опору без демонтажа шнека целиком.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного диаметра и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой средняя опора шнека провала консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Средняя опора шнека провала: совместимое оборудование

Средняя опора шнека провала Т298.01.050СБ устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-5,6 — 1 средняя опора на шнек
• Топка ТЧЗМ-2-2,7-6,5 — 1–2 средние опоры
• Топка ТЧЗМ-2-2,7-8,0 — 2 средние опоры
• Топка ТЧЗМ-2-2,7-4,0 — обычно не используется (короткий шнек)

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т298.01.050 — этот артикул указывают в опросном листе при оформлении заказа.

При замене средней опоры рекомендуется одновременно проверять состояние подшипника, уплотнений и парных торцевых опор. Изношенная средняя опора шнека провала часто приводит к прогибу вала, что нарушает рабочий зазор между шнеком и стенкой шнекового канала.

Средняя опора шнека провала: заказ и доставка

Средняя опора шнека провала Т298.01.050СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт шнекового узла.

Средняя опора отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т298.01.050 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать среднюю опору совместно с парными торцевыми Т298.01.060 и Т298.01.070 — это сохраняет ритмичность ремонта и упрощает учёт ремонтного запаса.
