Держатель средний 6 отв. 6-30-2; 00.7003.003

Держатель средний 6 отв. 6.30.2 (00.7003.003) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Держатель средний 6 отв. устанавливается в среднем ряду колосниковой цепи и работает в одном комплекте с парными крайними держателями Т9.05.001 и Т9.05.002 с шестью отверстиями.

Держатель средний 6 отв.: назначение и применяемость

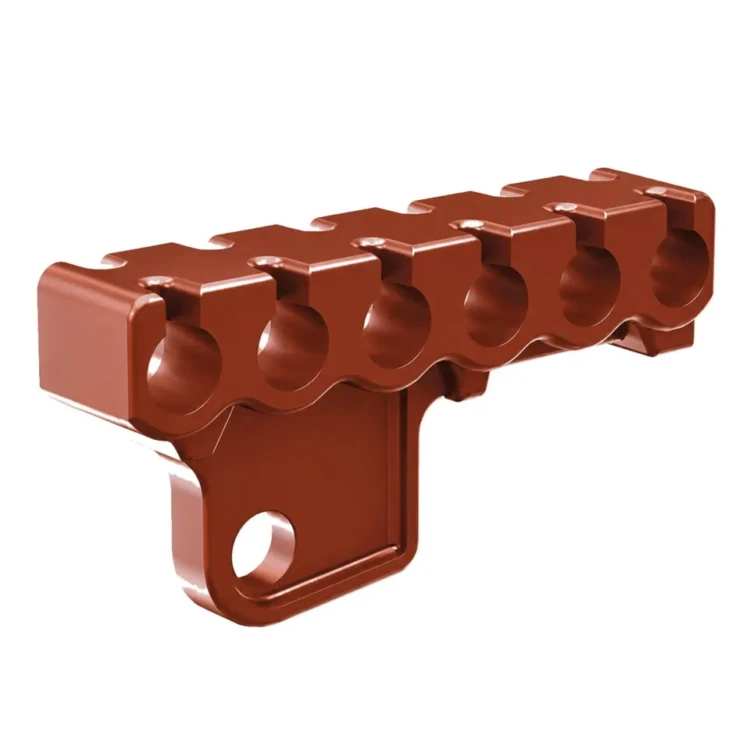

Держатель средний 6 отв. 6.30.2 устанавливается на средней линии колосникового полотна топки ТЧЗМ-2-2,7. На шести отверстиях держателя закрепляются чешуйчатые колосники, формируя сплошную несущую поверхность для слоя топлива. У среднего исполнения нет приливов под крепление к тяговой цепи — он опирается на промежуточные звенья и работает на сжатие.

Держатель средний 6 отв. работает в условиях циклического нагрева и контакта с раскалённым шлаком над активной топочной зоной. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

За счёт упрощённой геометрии масса среднего держателя в 2 раза меньше, чем у крайних — 2,0 кг против 4,4 кг. Это снижает инерцию колосникового полотна и уменьшает нагрузку на привод цепной решётки при пуске котла из холодного состояния.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 60 до 120 средних держателей в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–40% средних держателей одной партией с крайними — это сохраняет однородность пружинных характеристик полотна.

Держатель средний 6 отв.: материалы и изготовление

Держатель средний 6 отв. отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) по сравнению с СЧ15 и устойчиво работает на сжатие и переменные нагрузки. Плотность сплава 7,2 г/см³.

Держатель средний 6 отв. 6.30.2 представляет собой чугунную отливку с шестью гнёздами под колосники и облегчённым основанием. По сравнению с крайними держателями средний имеет более простую геометрию без присоединительных приливов, что упрощает технологию литья и снижает расход металла.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой держатель консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Держатель средний 6 отв.: совместимое оборудование

Держатель средний 6 отв. 6.30.2 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект средних держателей цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 120+ держателей

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа 6.30.2 — этот артикул указывают в опросном листе при оформлении заказа.

При замене средних держателей рекомендуется одновременно проверять состояние парных крайних Т9.05.001 и Т9.05.002, а также шплинтовку колосников. Износ средних держателей часто проявляется в просадке среднего ряда полотна и снижении высоты слоя топлива над центральной осью топки.

Держатель средний 6 отв.: заказ и доставка

Держатель средний 6 отв. 6.30.2 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Держатель отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа 6.30.2 (или эквивалентный артикул 00.7003.003 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

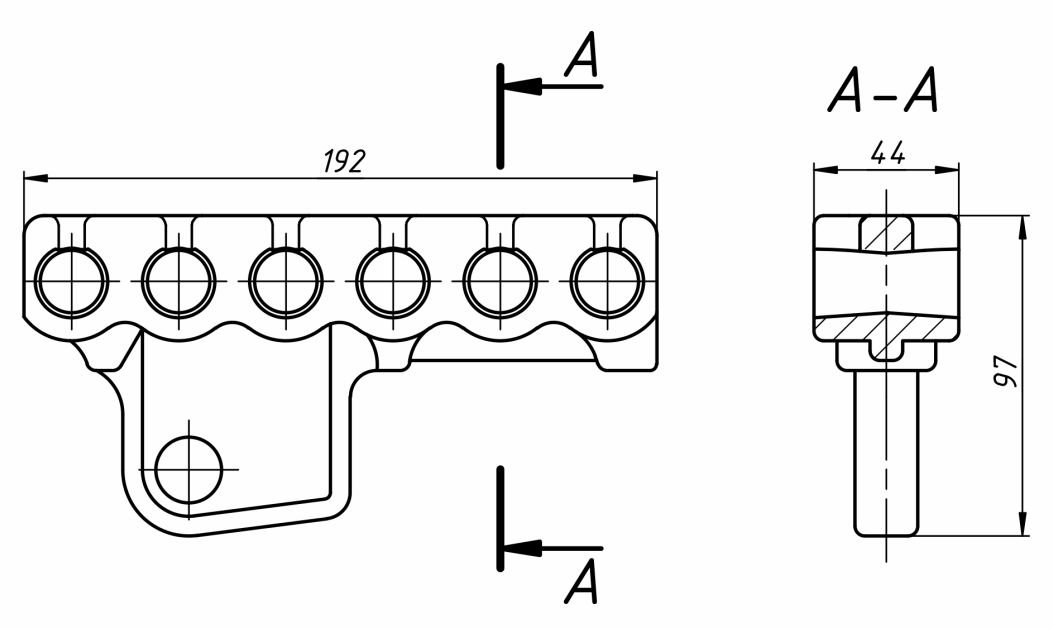

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать комплект из крайних и средних держателей одновременно — это сохраняет однородность характеристик полотна по всей длине цепной решётки.

При плановой годовой эксплуатации котельной с одной топкой ТЧЗМ запас держателей среднего ряда обычно составляет 30–40 шт. Этот объём покрывает текущие отказы без срочной поставки и упрощает планирование ремонтного бюджета.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
