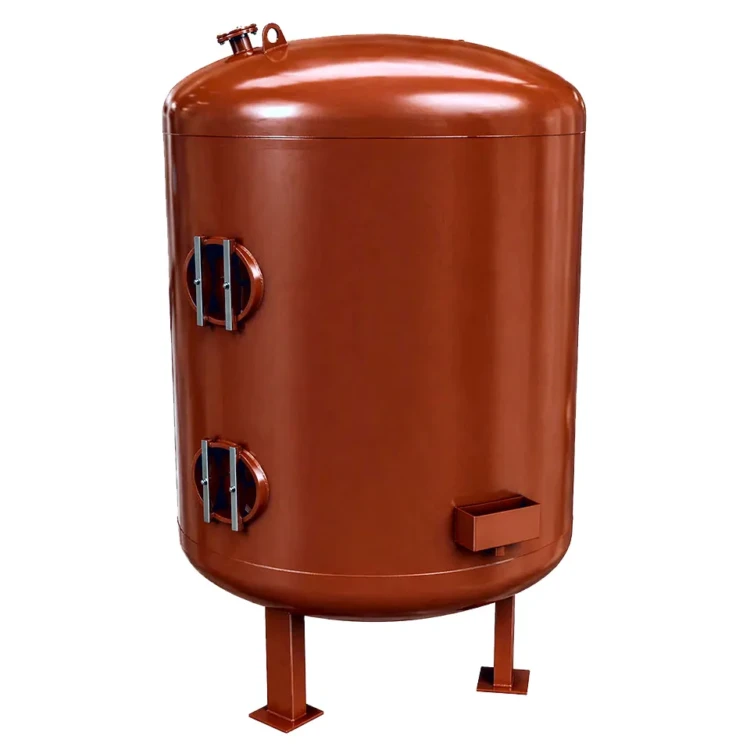

Фильтр ФСУ-3,0-0,6-С

«Фильтр ФСУ-3,0-0,6-С» — сорбционный угольный фильтр (carbon adsorption boiler feedwater filter, CABF-3000) производительностью 70 м³/ч с диаметром корпуса 3000 мм и общей высотой 5100 мм. Применяется для глубокой очистки конденсата и подпиточной воды паровых котельных и блочных ТЭЦ от высокодисперсных нефтепродуктов, масел, фенолов, остаточной органики и свободного хлора перед ионообменными ступенями водоподготовки. Поставляется в собранном виде после заводского гидравлического испытания давлением 0,9 МПа с полным комплектом эксплуатационной документации.

Фильтр ФСУ-3,0-0,6-С: назначение и область применения

Фильтр ФСУ-3,0-0,6-С закрывает потребности крупных промышленных котельных, ТЭЦ и предприятий с расходом подпиточной воды и конденсата от 60 до 80 м³/ч. Аппарат снимает остаточные органические загрязнения после механической ступени осветления и одновременно поглощает свободный хлор, защищая ионообменные смолы последующих ступеней Na-катионирования от окислительной деструкции и биологического обрастания.

Сорбционная очистка востребована на ГРЭС, ТЭЦ и крупных промышленных котельных с возвратом конденсата от мазутных подогревателей, паровых турбин и теплообменников ГВС. Выходное содержание масел снижается до 0,3 мг/л — норматив для котлов с давлением до 4 МПа. Фильтр также применяется в схемах глубокой доочистки промышленных и ливневых стоков с высокой нагрузкой по органике и нефтепродуктам.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» и подтверждены декларацией соответствия ТР ТС 010/2011.

Фильтр ФСУ-3,0-0,6-С: устройство и принцип работы

Фильтр ФСУ-3,0-0,6-С имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из углеродистой стали диаметром 3000 мм, верхнее распределительное устройство, нижняя дренажно-распределительная система с ложным дном, трубопроводы обвязки, запорная арматура и пробоотборный кран. Корпус снабжён двумя люками — верхним и нижним — для загрузки сорбента, осмотра внутренней поверхности и периодического обслуживания.

Загрузкой служит активированный уголь марок АГ-3, БАУ или АР-А с фракцией зерна 1,0–3,5 мм; при необходимости применяются специальные сорбенты МИУ-С, цолит и коксовый уголь. Объём фильтрующего слоя составляет 17,7 м³ при высоте слоя 2500 мм. Поток обрабатываемой воды или конденсата подаётся в верхнюю часть корпуса под рабочим давлением до 0,6 МПа, равномерно распределяется верхним устройством и проходит сквозь сорбент со скоростью фильтрования 5–7 м/ч.

Восстановительные операции — взрыхление и обратная промывка — проводятся один-два раза в неделю; рабочий цикл прекращается при перепаде давления вход-выход 0,3 МПа. Полная замена сорбента выполняется через 12–18 месяцев непрерывной работы — технология регенерации активированного угля энергозатратна и для котельной нерентабельна, поэтому загрузка эксплуатируется однократно с последующей утилизацией.

Фильтр ФСУ-3,0-0,6-С: преимущества

• Производительность 70 м³/ч и объём загрузки 17,7 м³ покрывают подпитку котельных мощностью 25 т/ч пара и выше
• Удаление нефтепродуктов, масел, фенолов, свободного хлора и органических веществ из исходной воды и конденсата
• Защита ионообменных смол от окислительной деструкции продлевает их срок службы в 2–3 раза
• Корпус из углеродистой стали с заводским антикоррозионным покрытием и расчётным ресурсом 20 лет
• Обслуживание через два люка, плановая замена сорбента раз в 12–18 месяцев в зависимости от качества исходной воды
• Универсальность сорбента — допускается применение АГ-3, БАУ, АР-А, МИУ-С, цолита и коксового угля без переделки конструкции
• Соответствие ГОСТ Р 53251-2009 и техническому регламенту ТР ТС 010/2011, поставка с полным комплектом документации

Фильтр ФСУ-3,0-0,6-С: применение в котельной

В технологической схеме водоподготовки фильтр ФСУ-3,0-0,6-С устанавливается между осветительной и ионообменной ступенями, формируя единый блок водоочистки. Производительность 70 м³/ч соответствует подпитке крупных котельных и ТЭЦ мощностью от 25 т/ч и рассчитана на работу в составе ВПУ-12.0 либо параллельно нескольких ВПУ-10.0. Для полноценной работы котельной с фильтром Фильтр ФСУ-3,0-0,6-С рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-12.0 — комплектная установка умягчения 12 м³/ч
• Фильтр ФОВ-3,0-0,6 — осветительный механический фильтр перед сорбционной ступенью
• Фильтр ФОВ-2К-3,0-0,6 — двухкамерный осветительный фильтр повышенной производительности
• Паровой котел КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ
• Паровой котел ДЕ-25-14ГМ-О — паровой котёл 25 т/ч на газо-мазутном топливе
• Паровой котел ДКВр-10-13С (ПТЛ-РПК) — паровой котёл 10 т/ч с топкой ПТЛ-РПК

Состав и стоимость уточняйте при оформлении заказа.
