Паровой котел КЕ-25-14С(ТЧЗМ)

Паровой котел КЕ-25-14С(ТЧЗМ) — стационарный двухбарабанный вертикально-водотрубный агрегат для выработки 25 т/ч насыщенного пара рабочим давлением 1,3 МПа на твёрдом топливе. Блок котла отгружается тремя сборочными блоками (конвективный, передний и задний топочные) либо россыпью без изоляции и обшивки и рассчитан на работу с механической топкой типа ТЧЗМ — топкой с цепной чешуйчатой решёткой обратного хода и пневмомеханическими забрасывателями; топка поставляется отдельной позицией и подбирается под сжигание каменного или бурого угля. Обозначение Е-25-1,4Р соответствует типоразмеру по ГОСТ, КЕ — историческое заводское обозначение слоевого экранированного котла серии КЕ. КЗ «Сибкотломаш» г. Бийск изготавливает котёл с заводскими гарантиями и поставкой по РФ и странам ЕАЭС.

Паровой котел КЕ-25-14С(ТЧЗМ): назначение и область применения

Паровой котел КЕ-25-14С(ТЧЗМ) востребован в составе промышленных и отопительно-производственных котельных крупной мощности, где основным топливом остаётся каменный или бурый уголь и требуется устойчивая выработка технологического пара или теплоносителя для систем отопления и горячего водоснабжения. Агрегат закрывает потребности предприятий деревообрабатывающей и горнодобывающей промышленности, агропромышленных комплексов, кирпичных и цементных заводов, ремонтных баз, целлюлозно-бумажных комбинатов и крупных муниципальных котельных в негазифицированных районах.

Конструкция и автоматика котла позволяют размещать его в стационарных кирпичных и блочно-модульных котельных. Расчётный режим работы — выдача насыщенного пара температурой 194 °С при давлении до 13 кгс/см², чего достаточно для большинства технологических потребителей: пропарочных и варочных аппаратов, теплообменников, сушильных установок и систем отопления производственных корпусов. Производитель проектирует изделие в соответствии с требованиями ГОСТ 10617-83 «Котлы паровые стационарные с естественной циркуляцией паропроизводительностью свыше 4 до 25 т/ч. Общие технические условия», что обеспечивает совместимость с типовыми проектами котельных и стандартные присоединительные размеры. КЕ-25 — старший типоразмер серии КЕ, на котором серия достигает верхней границы применимости ГОСТ 10617-83 в 25 т/ч.

Паровой котел КЕ-25-14С(ТЧЗМ): устройство и принцип работы

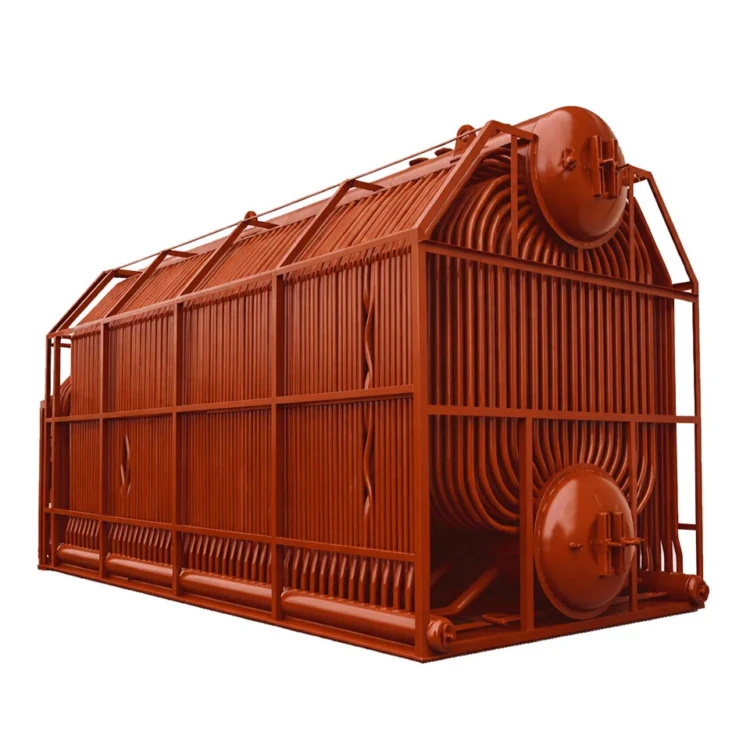

Паровой котел КЕ-25-14С(ТЧЗМ) выполнен по типовой для серии КЕ конструктивной схеме с экранированной топочной камерой и конвективным пучком, размещённым над топкой. Основными элементами являются верхний и нижний барабаны диаметром 1000 мм, фронтовой, боковой и задний экраны, образующие радиационную камеру, и пучок шахматно расположенных кипятильных труб. Циркуляция воды естественная, обеспечивается разностью плотностей в опускных и подъёмных трубах. Из-за крупных габаритов котёл поставляется тремя транспортируемыми блоками: конвективным, передним топочным и задним топочным.

В обозначении указан тип рекомендуемой топки — ТЧЗМ-2,7/5,6 с пневмомеханическими забрасывателями и цепной чешуйчатой колосниковой решёткой обратного хода. Свежий уголь забрасывается на ленту решётки, продвигается через топочное пространство в обратную сторону за счёт движения цепи, а догоревший шлак сбрасывается в зольный приямок. Такая компоновка обеспечивает непрерывное сжигание широкого диапазона фракций каменного и бурого угля без оперативного вмешательства оператора. Расчётный КПД при сжигании угля составляет 86,9 %, расход топлива — 5492 кг/ч.

Конструктивная схема КЕ-серии отработана отечественной котельной школой за десятилетия эксплуатации: блоки котла собираются на стапеле в заводских условиях, проходят гидравлические испытания и поставляются заказчику без изоляции и обшивки. На площадке отдельно монтируются обмуровка, изоляция, обшивка, топка ТЧЗМ и вспомогательное оборудование — экономайзер, дутьевой вентилятор, дымосос, циклон-золоуловитель и автоматика безопасности.

Паровой котел КЕ-25-14С(ТЧЗМ): преимущества

• Механическая топка ТЧЗМ с цепной чешуйчатой решёткой обратного хода автоматизирует подачу топлива и удаление шлака, снижая нагрузку на персонал.
• Возможность сжигания каменного и бурого угля делает агрегат универсальным для районов с разной топливной базой.
• Двухбарабанная схема с естественной циркуляцией устойчива к колебаниям тепловой нагрузки и не требует циркуляционных насосов.
• Поставка тремя блоками или россыпью упрощает транспортировку крупногабаритного агрегата к удалённым площадкам.
• Высокий КПД 86,9 % обеспечивается развитыми поверхностями нагрева и оптимальной компоновкой топочного пространства.
• Соответствие ГОСТ 10617-83 гарантирует совместимость с типовыми проектами котельных и взаимозаменяемость по присоединениям.
• Унифицированные барабаны диаметром 1000 мм со всей серией КЕ упрощают поставку запасных частей и капитальные ремонты.

Паровой котел КЕ-25-14С(ТЧЗМ): комплектация котельной

Для полноценной работы котельной с Паровой котел КЕ-25-14С(ТЧЗМ) рекомендуется следующее оборудование:

• Экономайзер ЭБ-1-646 — подогрев питательной воды дымовыми газами
• Воздухоподогреватель ВП-О-228 — подогрев дутьевого воздуха перед подачей в топку
• Дымосос ДН-15Х-1000 — отвод дымовых газов из газохода
• Циклон батарейный ЦБ-42 — очистка дымовых газов от уноса золы (2 ступени)
• Установка водоподготовки ВПУ-12.0 — химводоочистка для защиты поверхностей нагрева
• Деаэраторная колонка КДА-150 — удаление кислорода и углекислоты из питательной воды
• Фильтр ФСУ-3,4-0,6-С — натрий-катионитовая ступень умягчения исходной воды

Состав и стоимость уточняйте при оформлении заказа.
