Фильтр ФСУ-1,8-0,6-С

«Фильтр ФСУ-1,8-0,6-С» — сорбционный угольный фильтр (carbon adsorption boiler feedwater filter, CABF-1800) производительностью 25 м³/ч с диаметром корпуса 1800 мм. Применяется для глубокой очистки конденсата и подпиточной воды котельных от высокодисперсных нефтепродуктов, масла, остатков органических веществ, свободного хлора и привкусов перед ионообменными ступенями водоподготовки.

Фильтр ФСУ-1,8-0,6-С: назначение и область применения

Фильтр ФСУ-1,8-0,6-С предназначен для сорбционной очистки воды на стадии предочистки в схемах химводоочистки (ХВО) котельных. Он удаляет растворённые органические соединения общим содержанием до 5 мг/л в исходной воде по перманганатной окисляемости, нефтепродукты, плёночный мазут и активный хлор перед ионообменными ступенями, защищая дорогостоящие катиониты КУ-2-8 и аниониты АВ-17-8 от окислительного и органического отравления.

Фильтр ФСУ-1,8-0,6-С закрывает потребности котельных производительностью от 4 до 10 т/ч пара на промышленных предприятиях, муниципальных тепловых пунктах, ТЭЦ малой мощности, целлюлозно-бумажных и пищевых производствах. Особенно эффективен на конденсатоочистке после паросилового цикла, где требуется уловить капельный мазут или унос масла из турбоустановок, питателей и подогревателей сетевой воды.

Фильтр ФСУ-1,8-0,6-С изготавливается по утверждённой заводской конструкторской документации и проектируется в соответствии с требованиями ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» в части общих требований к фильтрующим аппаратам водоподготовки промышленных котельных.

Фильтр ФСУ-1,8-0,6-С: устройство и принцип работы

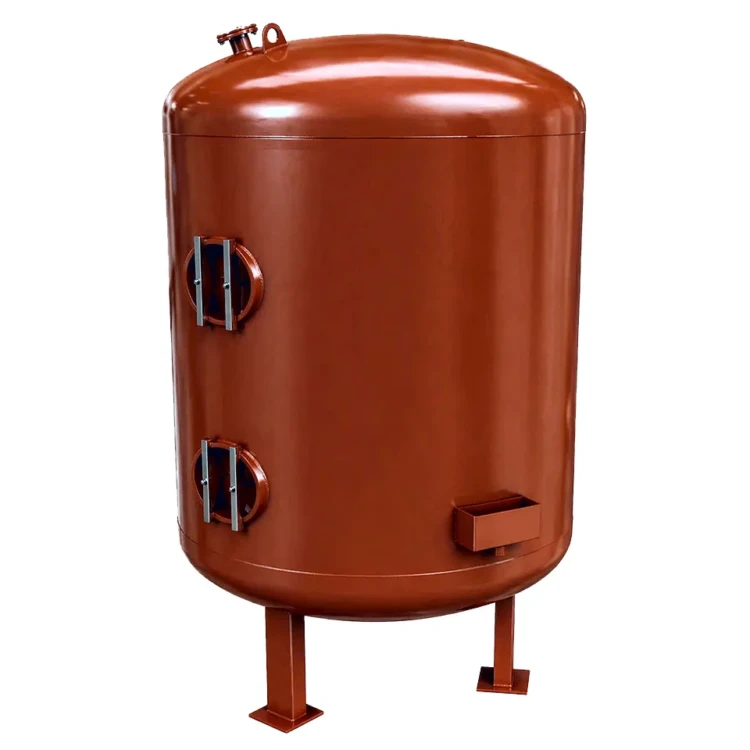

Фильтр ФСУ-1,8-0,6-С имеет конструкцию, отработанную многолетним опытом эксплуатации сорбционных фильтров на котельных стран СНГ. Корпус — вертикальный цилиндрический сосуд из углеродистой стали Ст3сп5 с эллиптическими днищами, диаметр 1800 мм, общая высота 4550 мм. Внутри расположены верхнее распределительное устройство (ВРУ) для равномерной подачи воды, нижнее дренажно-распределительное устройство (НДРУ) с фильтрующими колпачками щелевого типа, лючок для гидрозагрузки и гидровыгрузки сорбента, штуцеры обвязки и слой загрузки активированного угля или сульфоугля толщиной около 2500 мм.

В рабочем режиме исходная вода поступает в фильтр сверху и проходит через слой загрузки со скоростью фильтрования 8–12 м/ч, контактируя с поверхностью углеродного сорбента. Органические молекулы, нефтепродукты и активный хлор удерживаются на развитой пористой структуре активированного угля (удельная поверхность 800–1100 м²/г), а механические взвеси задерживаются в верхней части слоя. Качество фильтрата контролируется по индексу окисляемости и содержанию остаточного нефтепродукта.

Регенерация загрузки в фильтре ФСУ-1,8-0,6-С выполняется в три стадии: взрыхление обратным потоком осветлённой воды интенсивностью 10–12 л/(с·м²) в течение 15–20 минут для удаления накопленного шлама и пристеночных отложений, обработка горячей водой 80–90 °C или насыщенным паром давлением 0,2–0,4 МПа для отгонки сорбированных органических веществ и регенерации поверхности угля, прямая отмывка осветлённой водой до контрольных показателей по окисляемости. Цикл фильтрования между регенерациями составляет 12–48 часов в зависимости от исходной загрязнённости. Полная замена загрузки производится один раз в 1,5–3 года.

Фильтр ФСУ-1,8-0,6-С: преимущества

• Эффективное удаление нефтепродуктов и органики с защитой ионообменных ступеней от отравления и снижения рабочей обменной ёмкости
• Универсальная конструкция, рассчитанная на загрузку активированным углём БАУ-А, ОУ-А, сульфоуглём или гранулированным антрацитом — выбор сорбента под качество исходной воды и бюджет проекта
• Корпус из углеродистой стали Ст3сп5 с эллиптическими днищами обеспечивает прочность сосуда и ресурс не менее 20 лет при штатной эксплуатации с регулярной диагностикой
• Простая регенерация горячей водой или паром без использования дорогих коммерческих регенерантов и опасных кислот
• Регистрируется в Ростехнадзоре как сосуд под давлением, поставляется с паспортом, расчётом на прочность и сертификатом соответствия ТР ТС 032/2013
• Совместим со стандартной запорной арматурой DN100–DN150 и любыми водоподготовительными комплексами котельных малой и средней мощности
• Большой межрегенерационный цикл и длительный ресурс загрузки снижают эксплуатационные затраты на химводоподготовку

Фильтр ФСУ-1,8-0,6-С: применение в котельной

Для полноценной работы котельной с фильтром ФСУ-1,8-0,6-С рекомендуется следующее оборудование:

• Фильтр ФИПа I-1,5-0,6 — Na-катионирование первой ступени для умягчения воды
• Фильтр ФИПа II-1,0-0,6 — вторая ступень умягчения для глубокого снижения жёсткости
• Деаэратор ДА-15 — термическая деаэрация питательной воды до 0,02 мг/л кислорода
• Котел паровой ДЕ-6,5-14ГМ — газомазутный паровой котёл в составе котельной
• Котел паровой ДКВр-10-13С — слоевой паровой котёл с тяжёлым твёрдым топливом
• Бак мокрого хранения соли БМХ-2,5 — приготовление регенерационного раствора NaCl

Состав и стоимость уточняйте при оформлении заказа.
