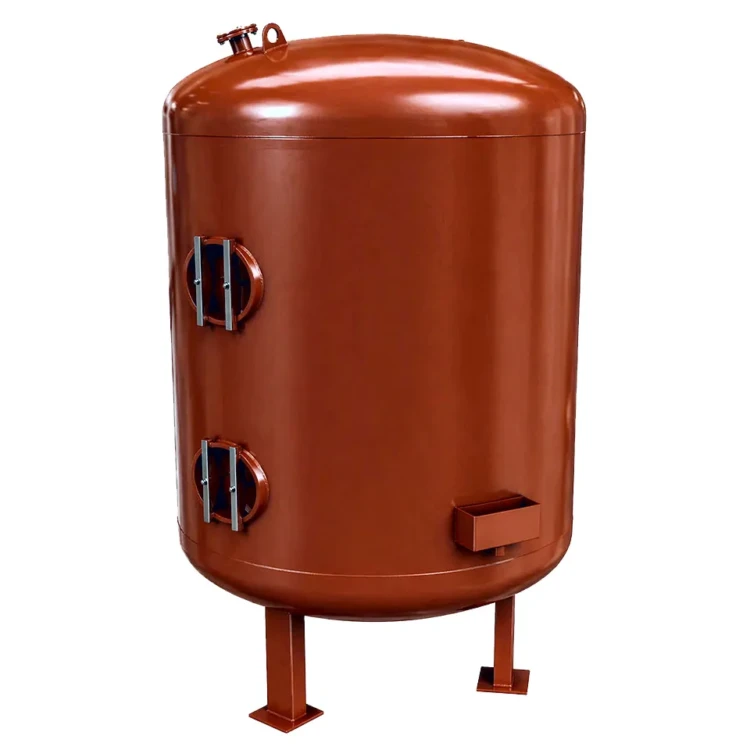

Фильтр ФСУ-2,0-0,6-С

«Фильтр ФСУ-2,0-0,6-С» — сорбционный угольный фильтр (carbon adsorption boiler feedwater filter, CABF-2000) производительностью 32 м³/ч с диаметром корпуса 2000 мм и общей высотой 4650 мм. Применяется для глубокой очистки конденсата и подпиточной воды паровых котельных от высокодисперсных нефтепродуктов, масел, остатков органики, свободного хлора и привкусов перед ионообменными ступенями водоподготовки. Поставляется в собранном виде с заводским гидравлическим испытанием давлением 0,9 МПа и полным комплектом эксплуатационной документации.

Фильтр ФСУ-2,0-0,6-С: назначение и область применения

Фильтр ФСУ-2,0-0,6-С закрывает потребности промышленных и отопительных котельных средней мощности в тонкой сорбционной очистке исходной воды и возвратного конденсата. Аппарат снимает остаточные органические загрязнения после механической ступени и одновременно поглощает свободный хлор, защищая катионитовые смолы последующих ступеней умягчения от окислительной деструкции и биологического обрастания.

Сорбционная очистка особенно востребована на котельных, где возвратный конденсат содержит масло и нефтепродукты от подогревателей мазута, паровых насосов и теплообменников. По данным заводских испытаний, сорбционная ёмкость активированного угля по нефтепродуктам при температуре конденсата 100 °C достигает 30–35 % массы загрузки, при 50–60 °C — 20–25 %. Это даёт возможность работать с потоками возвратного конденсата с содержанием нефтепродуктов до 5 мг/л на выходе ниже 0,3 мг/л — норматив для котлов с давлением до 4 МПа.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» и подтверждены декларацией соответствия ТР ТС 010/2011.

Фильтр ФСУ-2,0-0,6-С: устройство и принцип работы

Фильтр ФСУ-2,0-0,6-С имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из углеродистой стали диаметром 2000 мм, верхнее и нижнее распределительные устройства, трубопроводы обвязки, запорная арматура и пробоотборный кран. Корпус снабжён двумя люками — верхним и нижним — для загрузки сорбента, осмотра внутренней поверхности и периодического обслуживания.

Загрузкой служит активированный уголь марок АГ-3, БАУ или АР-А с фракцией зерна 1,0–3,5 мм; при необходимости применяются специальные сорбенты МИУ-С, цолит и коксовый уголь. Объём фильтрующего слоя составляет 7,8 м³ при высоте слоя 2500 мм. Поток обрабатываемой воды или конденсата подаётся в верхнюю часть корпуса под рабочим давлением до 0,6 МПа, равномерно распределяется верхним устройством и проходит сквозь сорбент со скоростью фильтрования 5–7 м/ч.

Восстановительные операции — взрыхление и обратная промывка — проводятся один-два раза в неделю; рабочий цикл прекращается при перепаде давления вход-выход 0,3 МПа. Полная замена сорбента выполняется через 12–18 месяцев непрерывной работы — технология регенерации активированного угля энергозатратна и для котельной нерентабельна, поэтому загрузка эксплуатируется однократно.

Фильтр ФСУ-2,0-0,6-С: преимущества

• Производительность 32 м³/ч и объём загрузки 7,8 м³ покрывают подпитку котельных от 6,5 до 10 т/ч пара
• Удаление нефтепродуктов, масел, фенолов, свободного хлора и органики из конденсата перед ионообменом
• Защита катионитов от окислительной деструкции и биологического обрастания продлевает срок службы смол в 2–3 раза
• Корпус из углеродистой стали с заводским антикоррозионным покрытием и расчётным ресурсом 20 лет
• Простое обслуживание — два люка, плановая замена сорбента раз в 12–18 месяцев в зависимости от нагрузки
• Соответствие ГОСТ Р 53251-2009 и техническому регламенту ТР ТС 010/2011, поставка с полным комплектом документации

Фильтр ФСУ-2,0-0,6-С: применение в котельной

В технологической схеме водоподготовки фильтр ФСУ-2,0-0,6-С устанавливается после механической осветительной ступени и перед ионообменными Na-катионитовыми фильтрами, формируя единый блок водоочистки. Производительность 32 м³/ч соответствует подпитке промышленных котельных средней мощности с паровыми котлами 6,5–10 т/ч и рассчитана на работу в составе ВПУ-6.0 либо ВПУ-8.0. Для полноценной работы котельной с фильтром Фильтр ФСУ-2,0-0,6-С рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-6.0 — комплектная установка умягчения 6 м³/ч
• Водоподготовительная установка ВПУ-8.0 — комплектная установка умягчения 8 м³/ч
• Фильтр ФОВ-2,0-0,6 — осветительный механический фильтр перед сорбционной ступенью
• Фильтр ФИПа I 2.0-0.6 — Na-катионит первой ступени умягчения
• Фильтр ФИПа II 2.0-0.6 — Na-катионит второй ступени глубокого умягчения
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч на твёрдом топливе
• Паровой котел КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч на твёрдом топливе

Состав и стоимость уточняйте при оформлении заказа.
