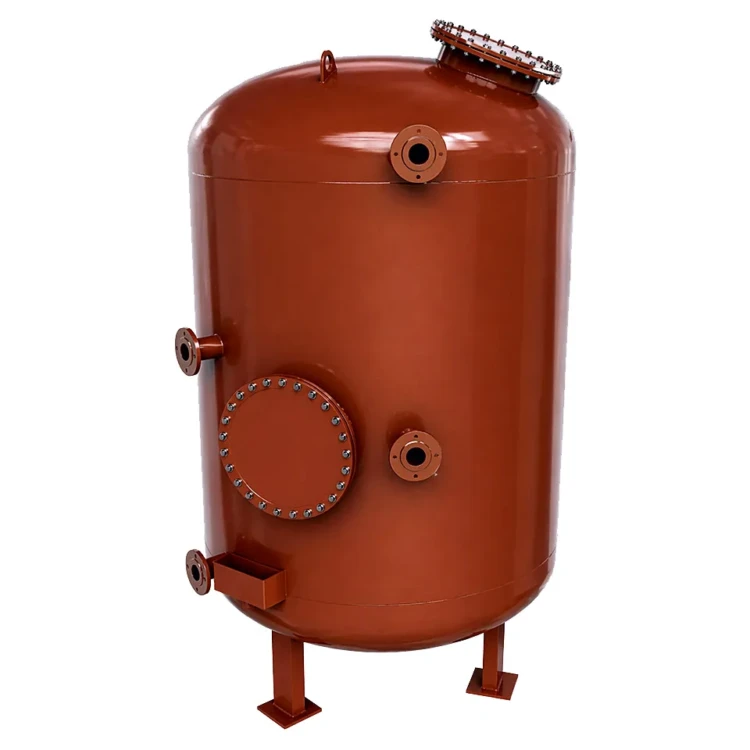

Фильтр ФОВ-2К-2,0-0,6

«Фильтр ФОВ-2К-2,0-0,6» — двухкамерный осветительный механический фильтр производительностью 120 м³/ч с диаметром корпуса 2000 мм и общей высотой 4980 мм. Применяется на водоподготовительных установках паровых и водогрейных котельных средней и крупной мощности — две камеры в одном корпусе удваивают производительность при той же занимаемой площади и обеспечивают непрерывную работу при поочерёдной промывке секций. Поставляется в собранном виде после заводского гидравлического испытания с полным комплектом эксплуатационной документации.

Фильтр ФОВ-2К-2,0-0,6: назначение и область применения

Фильтр ФОВ-2К-2,0-0,6 закрывает потребности котельных средней и крупной мощности с расходом подпиточной воды до 120 м³/ч в осветлении природной и оборотной воды. Аппарат удаляет взвешенные частицы крупнее 20 мкм, снижает мутность с 50–100 до 1–2 мг/л и продлевает срок службы катионитов и сорбентов последующих ступеней в 2–3 раза.

Двухкамерное исполнение даёт два преимущества: вдвое большая площадь фильтрования при том же диаметре корпуса (экономия места в котельной) и возможность поочерёдной промывки секций без остановки подачи осветлённой воды. Это критично для котельных непрерывного цикла, где остановка водоподготовки даже на 30 минут приводит к падению выработки пара.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 51871-2002 «Устройства водоочистные. Общие требования к эффективности и методы её определения» и ОСТ 26-291-94.

Фильтр ФОВ-2К-2,0-0,6: устройство и принцип работы

Фильтр ФОВ-2К-2,0-0,6 имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный двухкамерный цилиндрический корпус из листовой углеродистой стали с эллиптическими штампованными верхним и нижним днищами и горизонтальной разделительной перегородкой, диаметром 2000 мм. Общая площадь фильтрования двух камер составляет 6,28 м². В состав фильтра входят два комплекта верхних и нижних распределительных устройств с системой колпачкового дренажа, трубопроводы обвязки с переключающей арматурой, запорная арматура и пробоотборные устройства каждой камеры.

Загрузкой каждой камеры служит двухслойная система: нижний поддерживающий слой кварцевого гравия фракции 5–10 мм высотой 200 мм + основной фильтрующий слой кварцевого песка или гидроантрацита фракции 0,5–1,2 мм высотой 1000 мм. Общий объём загрузки двух камер — 7,54 м³. Вода под рабочим давлением 0,6 МПа подаётся параллельно в обе камеры со скоростью фильтрования 5–10 м/ч.

Цикл работы фильтра состоит из двух стадий: рабочее фильтрование и обратная промывка водой, выполняемая поочерёдно для каждой камеры. Промывка инициируется при достижении гидравлического сопротивления 0,1 МПа или при ухудшении качества выхода — типовая периодичность от 24 до 72 часов. Расход промывной воды составляет 8–12 объёмов загрузки за один цикл, продолжительность промывки 10–15 минут. Для повышения эффективности перед фильтрацией в исходную воду дозируется коагулянт.

Фильтр ФОВ-2К-2,0-0,6: преимущества

• Производительность 120 м³/ч при диаметре корпуса 2000 мм — вдвое больше однокамерного ФОВ той же базы
• Непрерывная работа при поочерёдной промывке секций — без остановки подачи осветлённой воды
• Двухслойная загрузка кварцевый песок + гравий обеспечивает удаление взвесей крупнее 20 мкм
• Снижение мутности на входе в катионитные фильтры с 50–100 до 1–2 мг/л
• Корпус из углеродистой стали с антикоррозионным покрытием и расчётным ресурсом 20 лет
• Возможность исполнения корпуса и трубопроводов из нержавеющей стали AISI 304 / 12Х18Н10Т по запросу
• Соответствие ГОСТ Р 51871-2002 и ОСТ 26-291-94, поставка с полным комплектом документации

Фильтр ФОВ-2К-2,0-0,6: применение в котельной

В технологической схеме водоподготовки фильтр ФОВ-2К-2,0-0,6 устанавливается первым после узла дозирования коагулянта и перед сорбционным угольным фильтром ФСУ. Производительность 120 м³/ч соответствует подпитке крупных промышленных котельных и блочных ТЭЦ мощностью 16–25 т/ч и рассчитана на работу в составе ВПУ-10.0 либо ВПУ-12.0. Для полноценной работы котельной с фильтром Фильтр ФОВ-2К-2,0-0,6 рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-10.0 — комплектная установка умягчения 10 м³/ч
• Водоподготовительная установка ВПУ-12.0 — комплектная установка умягчения 12 м³/ч
• Фильтр ФСУ-2,2-0,6-С — сорбционный угольный фильтр после осветления
• Фильтр ФИПа I 2.0-0.6 — Na-катионит первой ступени умягчения
• Фильтр ФИПа II 2.0-0.6 — Na-катионит второй ступени глубокого умягчения
• Паровой котел КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ
• Паровой котел ДЕ-25-14ГМ-О — паровой котёл 25 т/ч на газо-мазутном топливе

Состав и стоимость уточняйте при оформлении заказа.
