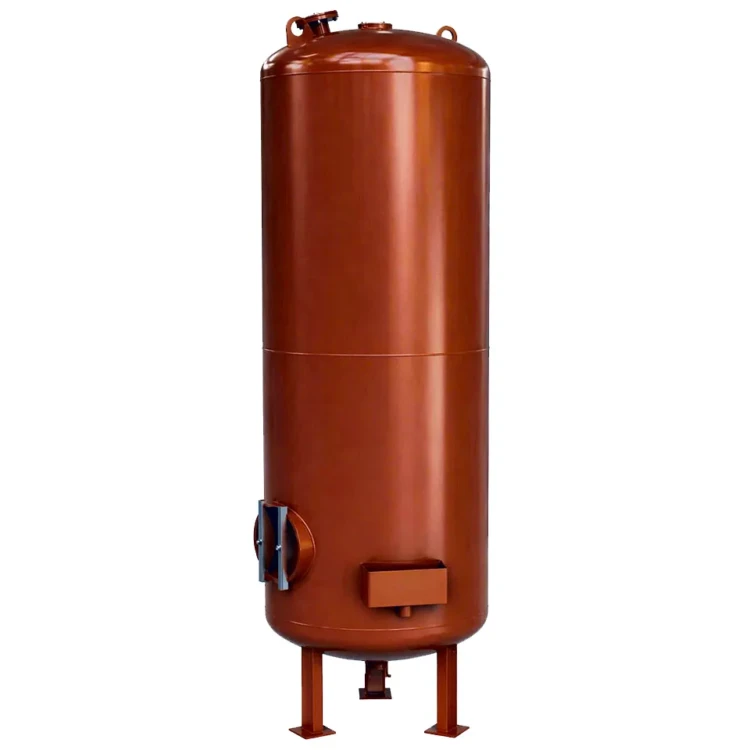

Фильтр ФИПа II 1.0-0.6

«Фильтр ФИПа II 1.0-0.6» — параллельноточный Na-катионитный фильтр второй ступени глубокого умягчения производительностью 20 м³/ч с диаметром корпуса 1000 мм и общей высотой 3780 мм. Применяется на водоподготовительных установках паровых котельных средней мощности после первой ступени ФИПа I для финишного снижения остаточной жёсткости до 0,01–0,02 мг-экв/л. Поставляется в собранном виде после заводского гидравлического испытания с полным комплектом эксплуатационной документации.

Фильтр ФИПа II 1.0-0.6: назначение и область применения

Фильтр ФИПа II 1.0-0.6 закрывает потребности котельных средней мощности с расходом подпиточной воды 15–20 м³/ч в глубоком умягчении воды. Аппарат снимает остаточные катионы кальция и магния, прошедшие через первую ступень ФИПа I, и доводит общую жёсткость до уровня, требуемого для котлов высокого давления, парогенераторов и теплообменного оборудования с повышенными требованиями к качеству питательной воды.

Двухступенчатая схема Na-катионирования (ФИПа I + ФИПа II) даёт остаточную жёсткость не выше 0,01–0,02 мг-экв/л — это норматив для барабанных паровых котлов с давлением 1,4–4,0 МПа и для систем теплоснабжения с длительным сроком службы поверхностей нагрева. Без второй ступени остаточная жёсткость 0,1–0,2 мг-экв/л со временем приводит к карбонатной накипи на экранных трубах и снижению КПД котла на 4–8 %.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» и подтверждены декларацией соответствия ТР ТС 010/2011.

Фильтр ФИПа II 1.0-0.6: устройство и принцип работы

Фильтр ФИПа II 1.0-0.6 имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из листовой углеродистой стали с эллиптическими штампованными верхним и нижним днищами, диаметром 1000 мм. В состав фильтра входят верхнее и нижнее распределительные устройства с расширенной системой колпачков, трубопроводы обвязки, запорная арматура и пробоотборное устройство.

Загрузкой служит сильнокислотный сульфированный катионит марок КУ-2-8 или Lewatit S, объёмом 1,57 м³ при высоте слоя 2000 мм. Поскольку на вход фильтра подаётся уже частично умягчённая вода после первой ступени, обменная ёмкость катионита расходуется значительно медленнее — типовая периодичность регенерации составляет 3–7 суток против 8–24 часов на первой ступени. Скорость фильтрования до 25 м/ч, рабочее давление 0,6 МПа, гидравлическое сопротивление в загруженном состоянии — не более 0,3 МПа.

Цикл работы фильтра состоит из четырёх стадий: умягчение, взрыхление, регенерация раствором поваренной соли NaCl 8–10 %-ной концентрации и отмывка. Расход реагента на регенерацию ниже чем на первой ступени за счёт меньшей ионной нагрузки.

Фильтр ФИПа II 1.0-0.6: преимущества

• Производительность 20 м³/ч и объём загрузки 1,57 м³ покрывают подпитку котельных мощностью 2,5–4 т/ч пара
• Глубокое умягчение до 0,01–0,02 мг-экв/л — пригодно для котлов высокого давления и парогенераторов
• Длительный межрегенерационный цикл 3–7 суток за счёт малой ионной нагрузки на вторую ступень
• Корпус из углеродистой стали с антикоррозионным покрытием и расчётным ресурсом 20 лет
• Возможность исполнения корпуса и трубопроводов из нержавеющей стали AISI 304 / 12Х18Н10Т по запросу
• Совместимость с любыми сульфированными сильнокислотными катионитами — КУ-2-8, Lewatit S, Tulsion, Purolite
• Соответствие ГОСТ Р 53251-2009 и техническому регламенту ТР ТС 010/2011, поставка с полным комплектом документации

Фильтр ФИПа II 1.0-0.6: применение в котельной

В технологической схеме водоподготовки фильтр ФИПа II 1.0-0.6 устанавливается после первой ступени ФИПа I того же диаметра, формируя двухступенчатый блок Na-катионирования. Производительность 20 м³/ч соответствует подпитке котельных средней мощности с паровыми котлами 2,5–4 т/ч и рассчитана на работу в составе ВПУ-2.5 либо ВПУ-3.0. Для полноценной работы котельной с фильтром Фильтр ФИПа II 1.0-0.6 рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-2.5 — комплектная установка умягчения 2,5 м³/ч
• Водоподготовительная установка ВПУ-3.0 — комплектная установка умягчения 3 м³/ч
• Фильтр ФОВ-1,0-0,6 — осветительный механический фильтр на грубой очистке
• Фильтр ФСУ-1,0-0,6-С — сорбционный угольный фильтр между осветлением и умягчением
• Фильтр ФИПа I 1.0-0.6 — Na-катионит первой ступени, работает в паре со второй
• Паровой котел КЕ-4-14С(ТЛЗМ) — паровой котёл 4 т/ч на твёрдом топливе
• Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК

Состав и стоимость уточняйте при оформлении заказа.
