Фильтр ФСУ-2,6-0,6-С

«Фильтр ФСУ-2,6-0,6-С» — сорбционный угольный фильтр (carbon adsorption boiler feedwater filter, CABF-2600) производительностью 52 м³/ч с диаметром корпуса 2600 мм и общей высотой 4840 мм. Применяется для глубокой очистки конденсата и подпиточной воды паровых котельных крупной мощности от высокодисперсных нефтепродуктов, масел, фенолов, остаточной органики и свободного хлора перед ионообменными ступенями водоподготовки. Поставляется в собранном виде после заводского гидравлического испытания давлением 0,9 МПа с полным комплектом эксплуатационной документации.

Фильтр ФСУ-2,6-0,6-С: назначение и область применения

Фильтр ФСУ-2,6-0,6-С закрывает потребности крупных промышленных и теплоэлектроцентралей с расходом подпиточной воды и конденсата от 44 до 60 м³/ч. Аппарат снимает остаточные органические загрязнения после механической ступени осветления и одновременно поглощает свободный хлор, защищая ионообменные смолы последующих ступеней Na-катионирования от окислительной деструкции и биологического обрастания.

Сорбционная очистка востребована на котельных и блочных ТЭЦ с возвратом конденсата от мазутных подогревателей, теплообменников ГВС и паровых насосов. Выходное содержание масел снижается до 0,3 мг/л — норматив для котлов с давлением до 4 МПа. Фильтр применяется также в схемах доочистки промышленных и ливневых стоков перед сбросом в систему канализации.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» и подтверждены декларацией соответствия ТР ТС 010/2011.

Фильтр ФСУ-2,6-0,6-С: устройство и принцип работы

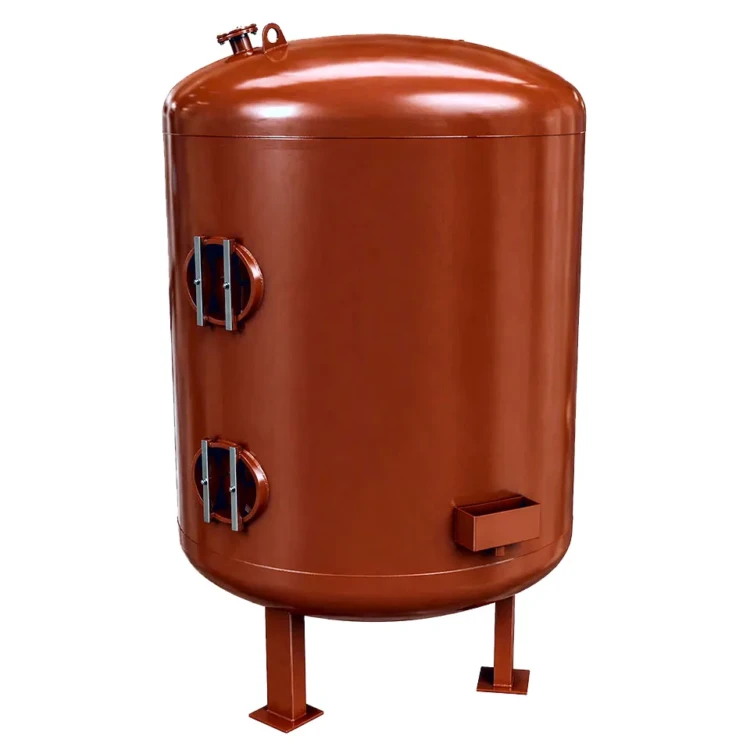

Фильтр ФСУ-2,6-0,6-С имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из углеродистой стали диаметром 2600 мм, верхнее распределительное устройство, нижняя дренажно-распределительная система с ложным дном, трубопроводы обвязки, запорная арматура и пробоотборный кран. Корпус снабжён двумя люками — верхним и нижним — для загрузки сорбента, осмотра внутренней поверхности и периодического обслуживания.

Загрузкой служит активированный уголь марок АГ-3, БАУ или АР-А с фракцией зерна 1,0–3,5 мм; при необходимости применяются специальные сорбенты МИУ-С, цолит и коксовый уголь. Объём фильтрующего слоя составляет 13,3 м³ при высоте слоя 2500 мм. Поток обрабатываемой воды или конденсата подаётся в верхнюю часть корпуса под рабочим давлением до 0,6 МПа, равномерно распределяется верхним устройством и проходит сквозь сорбент со скоростью фильтрования 5–7 м/ч.

Восстановительные операции — взрыхление и обратная промывка — проводятся один-два раза в неделю; рабочий цикл прекращается при перепаде давления вход-выход 0,3 МПа. Полная замена сорбента выполняется через 12–18 месяцев непрерывной работы — технология регенерации активированного угля энергозатратна и для котельной нерентабельна, поэтому загрузка эксплуатируется однократно с последующей утилизацией.

Фильтр ФСУ-2,6-0,6-С: преимущества

• Производительность 52 м³/ч и объём загрузки 13,3 м³ покрывают подпитку котельных мощностью 16–25 т/ч пара
• Удаление нефтепродуктов, масел, фенолов, свободного хлора и органических веществ из исходной воды и конденсата
• Защита ионообменных смол от окислительной деструкции продлевает их срок службы в 2–3 раза
• Корпус из углеродистой стали с заводским антикоррозионным покрытием и расчётным ресурсом 20 лет
• Обслуживание через два люка, плановая замена сорбента раз в 12–18 месяцев в зависимости от качества исходной воды
• Универсальность сорбента — допускается применение АГ-3, БАУ, АР-А, МИУ-С, цолита и коксового угля без переделки конструкции
• Соответствие ГОСТ Р 53251-2009 и техническому регламенту ТР ТС 010/2011, поставка с полным комплектом документации

Фильтр ФСУ-2,6-0,6-С: применение в котельной

В технологической схеме водоподготовки фильтр ФСУ-2,6-0,6-С устанавливается между осветительной и ионообменной ступенями, формируя единый блок водоочистки. Производительность 52 м³/ч соответствует подпитке котельных мощностью 16–25 т/ч и рассчитана на работу в составе ВПУ-10.0 либо ВПУ-12.0. Для полноценной работы котельной с фильтром Фильтр ФСУ-2,6-0,6-С рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-10.0 — комплектная установка умягчения 10 м³/ч
• Водоподготовительная установка ВПУ-12.0 — комплектная установка умягчения 12 м³/ч
• Фильтр ФОВ-2К-2,6-0,6 — двухкамерный осветительный фильтр перед сорбционной ступенью
• Фильтр ФИПа I 2.6-0.6 — Na-катионит первой ступени умягчения
• Фильтр ФИПа II 2.6-0.6 — Na-катионит второй ступени глубокого умягчения
• Паровой котел КЕ-25-14С(ТЧЗМ) — паровой котёл 25 т/ч с топкой ТЧЗМ
• Паровой котел ДЕ-25-14ГМ-О — паровой котёл 25 т/ч на газо-мазутном топливе

Состав и стоимость уточняйте при оформлении заказа.
