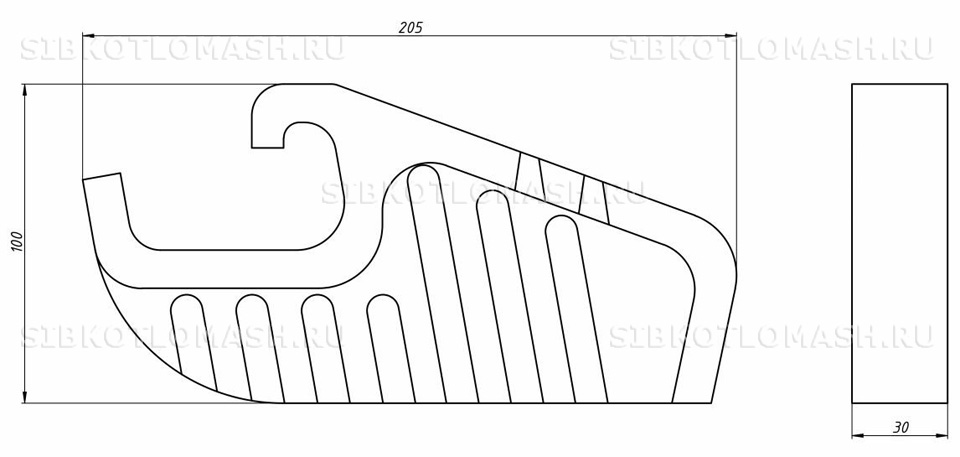

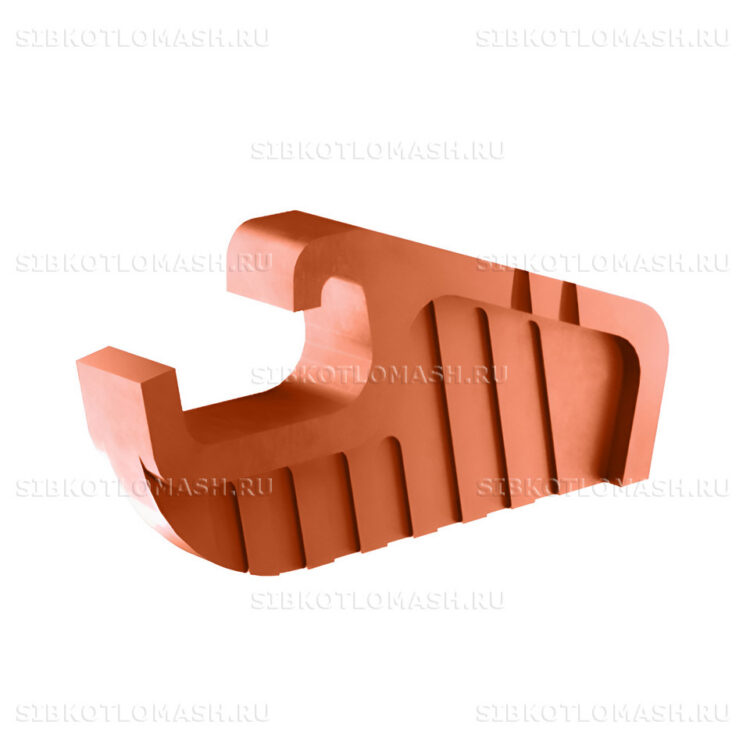

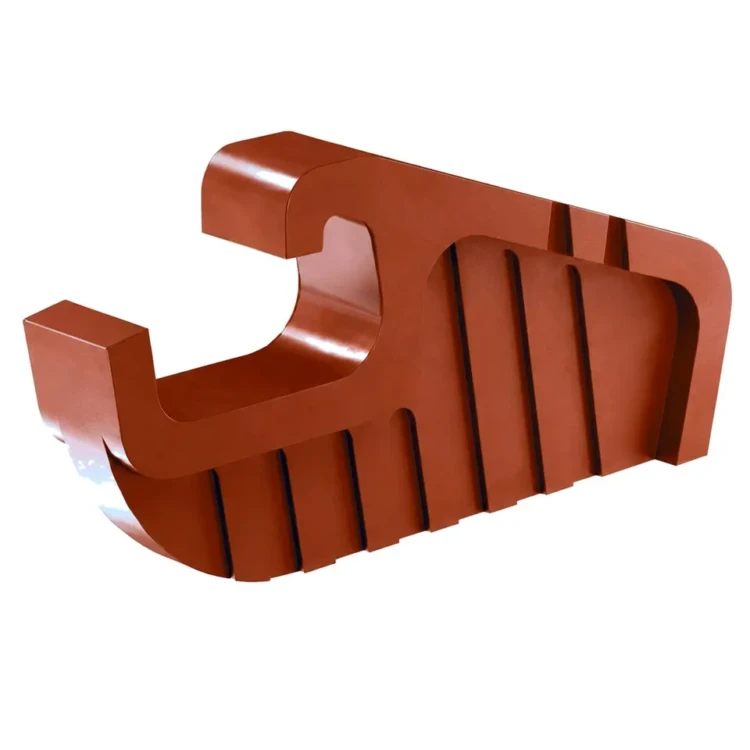

Колосник ТИП И. 398.3.06/00.1603.041

Колосник ТИП И — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это торцевой исключающий колосник переталкивающей решётки с поворотными колосниками — его устанавливают по крайним рядам полотна, чтобы плотно запереть торец и исключить просыпание угольной мелочи и провал шлака в боковые зазоры между решёткой и обмуровкой топки. Геометрия зуба и боковой запирающей стенки отличается от рабочих колосников ТИП 1 и ТИП 2.

Колосник ТИП И: назначение и применяемость

Колосник ТИП И — торцевой запирающий элемент решётки поворотных колосников топки ЗП-РПК. На каждый квадратный приводной вал длиной от 1,5 до 3,7 м (в зависимости от типоразмера топки) ставится 2 колосника ТИП И — по одному в каждом конце вала, далее в середину набираются чередующиеся пары рабочих ТИП 1 и ТИП 2. ТИП И своей запирающей боковой стенкой образует плотное примыкание к обмуровке топки и исключает зазор для просыпки угольной мелочи в боковые карманы.

Колосник ТИП И по чертежу 398.3.06 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров — от 1,0 до 6,5 тонн пара в час. Расстояние между осями приводных валов решётки 305 мм, в закрытом положении оси валов наклонены под углом 30°. На одну топку устанавливается от 20 до 60 шт. колосников ТИП И в зависимости от площади решётки — обычно по 2 шт. на каждый из 10–30 валов. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с горящим слоем топлива при температуре поверхности до 1100 °C, циклическое тепловое нагружение при провороте решётки, абразивный износ запирающей боковой стенки в зоне примыкания к обмуровке. ТИП И воспринимает дополнительную нагрузку на изгиб от давления соседнего рабочего колосника при провороте вала, поэтому конструктивно выполнен массивнее ТИП 1.

Колосник ТИП И: материалы и изготовление

Колосник ТИП И отливается из хромистого жаростойкого чугуна ЧХ1Т по ТУ 4938 — единый материал для всего колосникового полотна, что обеспечивает идентичность термического расширения и износа всех колосников в одной решётке. Содержание хрома 0,5–1,0% и титана 0,1–0,3% даёт устойчивость к окалинообразованию при температуре поверхности до 1100 °C, повышенную абразивную стойкость рабочей полки и запирающей боковой стенки.

Литьё ведётся в мелкие песчано-глинистые формы серийной модельной оснастки. Плавка чугуна — в индукционной печи средней частоты с легированием феррохромом и ферротитаном перед заливкой. Колосник ТИП И идёт по той же плавке, что и парные ТИП 1 и ТИП 2 — это обеспечивает идентичность материала и поведения деталей в эксплуатации при чередующейся сборке полотна.

После выбивки из формы колосники проходят дробемётную очистку, обрубку литников и контрольный визуальный осмотр на отсутствие усадочных раковин и трещин. Особое внимание уделяется проверке плоскостности боковой запирающей стенки — она прилегает к обмуровке топки и не должна иметь литейных бугров и наплывов. Термообработка не применяется. Расчётная масса колосника ТИП И — 1,9 кг, отклонение допускается ±5%.

Партионный контроль качества каждой плавки включает химический анализ материала на содержание хрома и титана, испытания твёрдости на образцах-свидетелях, выборочный визуальный осмотр на отсутствие литейных дефектов и контроль массы каждой 30-й отливки. Лакокрасочное покрытие на колосник не наносится — оно выгорает в первом топочном цикле. Антикоррозионная защита при складировании и транспортировке обеспечивается консервационной смазкой К-17 либо упаковкой в крафт-бумагу с просыпкой ингибиторной крошкой.

Колосник ТИП И: совместимое оборудование

Колосник ТИП И устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ЗП-РПК-1,0 / ЗП-РПК-1,5 — торцевой колосник решётки для топок малой мощности с забрасывателем ЗП-400;
• Топка ЗП-РПК-2,0 / ЗП-РПК-2,5 — торцевой колосник решётки средней мощности с забрасывателем ЗП-600;
• Топка ЗП-РПК-3,0 / ЗП-РПК-3,5 — торцевой колосник решётки повышенной мощности;
• Топка ПТЛ-РПК всех типоразмеров — торцевой запирающий колосник в схемах с пневмомеханическим забрасывателем;
• Котельные с водогрейными и паровыми котлами серий КВ, КЕ и ДКВр при модернизации шурующей решётки на схему с поворотными колосниками.

Подбор колосника по типоразмеру топки и количеству валов — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки ЗП-РПК и количество приводных валов — менеджер уточнит позицию по чертежу 398.3.06 и подберёт парные рабочие колосники ТИП 1 и ТИП 2.

Колосник ТИП И: заказ и доставка

Колосник ТИП И поставляется со склада либо изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 5 до 10 рабочих дней с учётом плавки чугуна ЧХ1Т, заливки в мелкую песчано-глинистую форму, выдержки в форме до полного остывания, дробемётной очистки и приёмочного контроля плоскостности запирающей стенки. Минимальная партия не лимитирована — отгружаем от 2 шт. на один комплект до крупных партий по 200–500 шт.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик россыпью или паллет с обвязкой. При отгрузке в комплекте с рабочими колосниками ТИП 1 и ТИП 2 ТИП И укладывается отдельным слоем с разделением картонными прокладками. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,5 или ЗП-РПК-3,0) и количество приводных валов в решётке — на каждый вал требуется ровно 2 шт. колосников ТИП И (по 1 в каждый торец). Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня.
