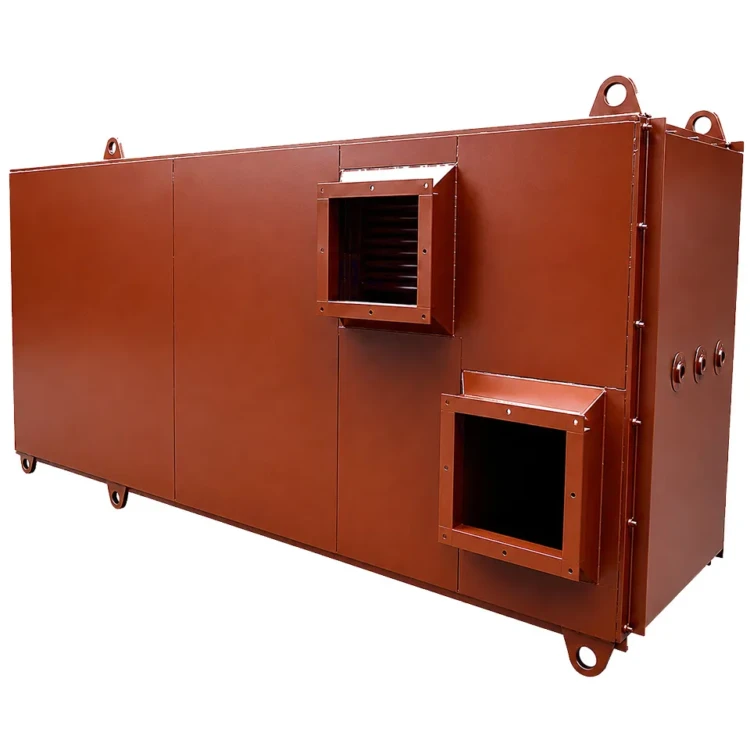

Воздухоподогреватель ВП-О-65

Воздухоподогреватель ВП-О-65 — стальной трубчатый рекуперативный газовоздушный теплообменник, предназначенный для подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Применяется в составе котельной с паровым котлом ДСЕ-1,6-14 и аналогичными агрегатами производительностью 1,0–1,6 т/ч, работающими на твёрдом топливе повышенной влажности (бурые угли, торф, древесные отходы).

Воздухоподогреватель ВП-О-65: назначение и область применения

Воздухоподогреватель ВП-О-65 монтируется в газоходе котельного агрегата после экономайзера в качестве хвостовой поверхности нагрева. Подогрев дутьевого воздуха до 150–250 °C повышает температурный уровень в топке и улучшает условия воспламенения и выгорания топлива, особенно для высоковлажных бурых углей, фрезерного торфа и древесной щепы.

Установка увеличивает КПД котельной установки за счёт снижения температуры уходящих газов на 60–120 °C и связанного с этим сокращения потерь тепла с дымовыми газами. На каждые 25 °C подогрева воздуха расход топлива снижается ориентировочно на 1 %, что особенно ощутимо для угольных котельных при многотысячных годовых наработках. Аппарат соответствует общим требованиям к тепломеханическому оборудованию котельных ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования».

Применяется на промышленных и отопительных котельных предприятий пищевой и перерабатывающей промышленности, лесопиления и деревообработки, ЖКХ, сельского хозяйства, малых ТЭЦ. Поставка возможна как в составе блочно-модульной котельной заводской готовности на базе котла ДСЕ-1,6-14, так и отдельной позицией для модернизации существующей котельной, замены изношенного аппарата или достройки хвостовой части газохода до проектной схемы.

Воздухоподогреватель ВП-О-65: устройство и принцип работы

Воздухоподогреватель ВП-О-65 имеет конструкцию двухходового аппарата по воздуху и газу. Поверхность нагрева образована трубным пакетом из 200 параллельных стальных труб 40×1,5 мм, расположенных в шахматном порядке и вваренных в верхнюю и нижнюю трубные доски. Корпус собран из листового проката для котлов, трубы и доски — из углеродистой стали Ст3 или низколегированной 16ГС.

Принцип работы — противоточный рекуперативный теплообмен. Дымовые газы проходят внутри труб сверху вниз, отдавая тепло через стенку трубы. Атмосферный воздух нагнетается вентилятором и движется в межтрубном пространстве двумя ходами с разворотом, что увеличивает скорость и интенсивность теплоотдачи. Перепад температур и площадь поверхности 65 м² обеспечивают расчётный нагрев воздуха при номинальной нагрузке котла ДСЕ-1,6-14.

Аппарат поставляется готовыми блоками, что упрощает монтаж: блок устанавливается на металлоконструкции газохода, фланцевые присоединения к дымоходу и воздуховоду герметизируются прокладками. Трубные доски рассчитаны на компенсацию температурных удлинений труб при разогреве и охлаждении в межсменных циклах. Стандартное исполнение — для расположения после экономайзера; по согласованию изготовителя возможны исполнения с измененным числом ходов и подбором сечения газового тракта под индивидуальные характеристики котельного контура.

Воздухоподогреватель ВП-О-65: преимущества

• Повышение КПД котельной установки на 2–4 % за счёт утилизации тепла уходящих газов
• Улучшение процесса горения твёрдого топлива при подаче подогретого воздуха в топку
• Снижение расхода топлива пропорционально снижению температуры уходящих газов
• Шахматное расположение труб 40×1,5 мм — компактность и устойчивость к загрязнению летучей золой
• Цельносварная конструкция трубных досок и корпуса — герметичность газового и воздушного трактов
• Возможность раздельной транспортировки и сборки на месте монтажа
• Применение сталей Ст3 и 16ГС обеспечивает ресурс работы при температурах уходящих газов до 350 °C
• Унифицированные присоединительные размеры под газоход и воздуховод котла ДСЕ-1,6-14 заводской КД
• Расчётный срок службы 20 лет при условии соблюдения регламентных режимов очистки и обдува
• Сертификация по ТР ТС 032/2013, поставка с полным комплектом разрешительной документации

Подбор типоразмера выполняется по тепловой мощности котла, расходу и температуре дымовых газов на входе в воздухоподогреватель и требуемой температуре подогрева воздуха перед топкой. Для котла ДСЕ-1,6-14, работающего на бурых углях и торфе, типоразмер ВП-О-65 обеспечивает оптимальное соотношение тепловой эффективности и аэродинамического сопротивления газового тракта. При проектировании новой котельной аппарат закладывается в схему сразу после хвостового экономайзера, а в существующих установках устанавливается в разрыв байпасной линии дымохода с минимальной перекомпоновкой каркаса.

Воздухоподогреватель ВП-О-65: применение в котельной

Воздухоподогреватель ВП-О-65 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел ДСЕ-1,6-14ТР — основной агрегат под который подобран типоразмер по производительности и температурному режиму
• Экономайзер ЭБ-2-43 — водяной экономайзер первой ступени для подогрева питательной воды
• Топка ТШПм-1,5 — слоевая шурующая планка для сжигания бурых углей и торфа
• Вентилятор ВД-2,8-3000 — дутьевой вентилятор подачи подогретого воздуха в топку
• Дымосос Д-3,5М — тягодутьевая машина для удаления продуктов сгорания
• Золоуловитель ЗУ-1-1 — золоуловитель для очистки уходящих газов от летучей золы

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
