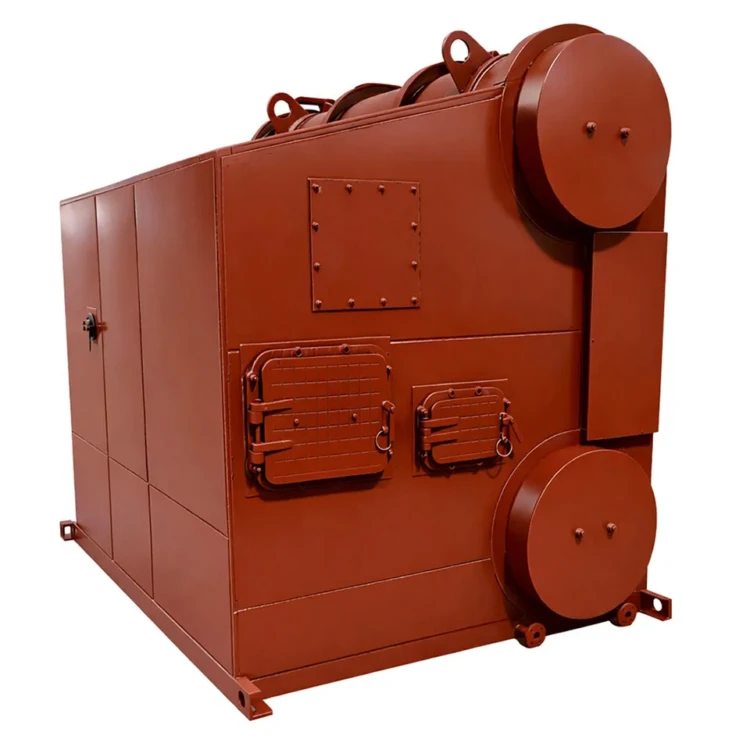

Паровой котел ДСЕ-1,6-14ТР

Паровой котел ДСЕ-1,6-14ТР — двухбарабанный вертикально-водотрубный котел с естественной циркуляцией, предназначенный для выработки насыщенного или перегретого пара для технологических и отопительных нужд промышленных предприятий. Котел выпускается КЗ «Сибкотломаш» (г. Бийск) в транспортабельном блочно-модульном исполнении (ТР), что позволяет поставлять оборудование в собранном виде на раме.

Паропроизводительность котла ДСЕ-1,6-14ТР составляет 1,6 т/ч при рабочем давлении пара 1,4 МПа (14 кгс/см²). Температура насыщенного пара — 194 °C, температура питательной воды — 100 °C. В качестве топлива используется природный газ или жидкое топливо (мазут, дизель).

Технические характеристики Паровой котел ДСЕ-1,6-14ТР

Паровой котел ДСЕ-1,6-14ТР относится к серии ДСЕ — паровых стационарных двухбарабанных вертикально-водотрубных котлов с естественной циркуляцией. Серия ДСЕ широко применяется в промышленных и коммунальных котельных благодаря надёжной конструкции и стабильным параметрам пара. Модель с индексом 1,6-14ТР рассчитана на выработку 1,6 тонны пара в час при давлении 14 кгс/см², а исполнение ТР (транспортабельное) обеспечивает заводскую готовность и минимальные сроки монтажа на объекте.

Основные технические параметры:

• Паропроизводительность — 1,6 т/ч
• Рабочее давление пара — 1,4 МПа (14 кгс/см²)
• Температура насыщенного пара — 194 °C
• Температура питательной воды — 100 °C
• Вид топлива — природный газ, мазут, дизель

Котел рассчитан на работу с газовыми и комбинированными горелочными устройствами, что обеспечивает гибкость при выборе топлива в зависимости от условий эксплуатации.

Конструкция и принцип работы Паровой котел ДСЕ-1,6-14ТР

Паровой котел ДСЕ-1,6-14ТР состоит из верхнего и нижнего барабанов, соединённых пучками кипятильных труб, которые образуют конвективную поверхность нагрева. Топочная камера экранирована трубами, примыкающими к боковым стенкам котла, что обеспечивает эффективное восприятие лучистого тепла от факела горелки.

Принцип работы основан на естественной циркуляции теплоносителя. Питательная вода подаётся в верхний барабан, откуда по опускным трубам поступает в нижний барабан и далее распределяется по экранным и кипятильным трубам. В этих трубах вода нагревается продуктами сгорания топлива, образуя пароводяную смесь. За счёт разности плотностей воды и пароводяной смеси происходит естественная циркуляция — смесь поднимается в верхний барабан, где выполняется сепарация пара от воды. Насыщенный пар отводится потребителю через паропровод.

Транспортабельное исполнение ТР означает, что паровой котел ДСЕ-1,6-14ТР поставляется в собранном виде на несущей раме. Это блочно-модульное решение сокращает объём монтажных работ непосредственно на площадке и снижает затраты на пуско-наладку.

Преимущества Паровой котел ДСЕ-1,6-14ТР

• Транспортабельное исполнение — котел поставляется в собранном виде на раме, что сокращает сроки монтажа и ввода в эксплуатацию.
• Двухбарабанная вертикально-водотрубная конструкция обеспечивает устойчивую естественную циркуляцию и надёжное парообразование при давлении 1,4 МПа.
• Многотопливность — возможность работы на природном газе, мазуте или дизельном топливе позволяет адаптировать котел к доступным энергоресурсам.
• Экранированная топочная камера повышает эффективность теплопередачи за счёт восприятия лучистой энергии факела.
• Температура насыщенного пара 194 °C при паропроизводительности 1,6 т/ч обеспечивает стабильное пароснабжение технологических процессов.
• Производство КЗ «Сибкотломаш» (г. Бийск) гарантирует соответствие нормативным требованиям и техническое сопровождение на всех этапах — от проектирования до эксплуатации.
• Блочно-модульная компоновка упрощает доставку и размещение котла в котельных с ограниченным пространством.

Область применения

Паровой котел ДСЕ-1,6-14ТР используется в промышленных и коммунальных котельных для решения следующих задач:

• Технологическое пароснабжение производственных предприятий
• Отопление промышленных и административных зданий
• Горячее водоснабжение через пароводяные теплообменники
• Обеспечение паром вспомогательных технологических процессов (пропарка, стерилизация, сушка)

Котел соответствует требованиям ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры», регламентирующего типоразмеры и ключевые характеристики паровых стационарных котлов.

Комплектация котельной с Паровой котел ДСЕ-1,6-14ТР

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный или стальной — для подогрева питательной воды уходящими дымовыми газами
• Деаэратор атмосферного типа — для удаления растворённых газов из питательной воды
• Питательный насос
• Горелочное устройство (газовая или комбинированная горелка)
• Дымосос и вентилятор дутьевой
• Система водоподготовки (ХВО)
• Предохранительные клапаны
• Система автоматики безопасности и регулирования

Состав и стоимость комплектации уточняйте при оформлении заказа. Специалисты КЗ «Сибкотломаш» подберут оптимальную конфигурацию оборудования под параметры вашей котельной.
