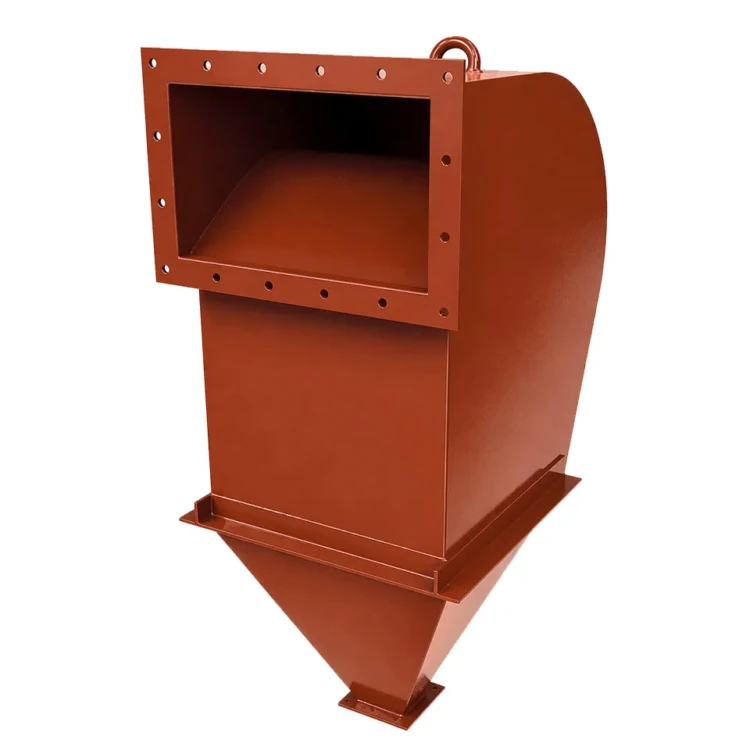

Золоуловитель ЗУ-1-1

«Золоуловитель ЗУ-1-1» — компактный горизонтальный циклон сухой инерционной очистки дымовых газов от летучей золы для малых угольных котельных мощностью 0,3–0,5 Гкал/ч. Производительность аппарата 3375 м³/ч, температура газов на входе до 280 °С, размер улавливаемых частиц от 50 мкм.

Золоуловитель ЗУ-1-1: назначение и область применения

Золоуловитель ЗУ-1-1 закрывает потребности малых котельных в первичной газоочистке при сжигании каменного и бурого угля. Аппарат устанавливается в дымоходе перед тяговым агрегатом и обеспечивает удаление крупной фракции золы, сохраняя дымосос и дымовую трубу от абразивного износа. Применяется на котлах теплопроизводительностью 0,3–0,5 Гкал/ч с расходом дымовых газов 2500–3700 м³/ч.

Типичные объекты установки — индивидуальные котельные жилых многоквартирных домов, школ, медпунктов, фермерских хозяйств, малых производств и баз отдыха. Аппарат подходит для модернизации существующих котельных, в которых ранее использовался открытый выброс газов в дымовую трубу без очистки. Золоуловитель ЗУ-1-1 устанавливается в горизонтальном или наклонном участке газохода между котлом и дымососом, на закладные элементы фундаментной плиты или металлоконструкции площадки.

Конструкция соответствует требованиям санитарно-гигиенических норм для воздуха рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны». Поставляется в собранном виде с заводской документацией и сертификатом соответствия ТР ТС 010/2011.

Золоуловитель ЗУ-1-1: устройство и принцип работы

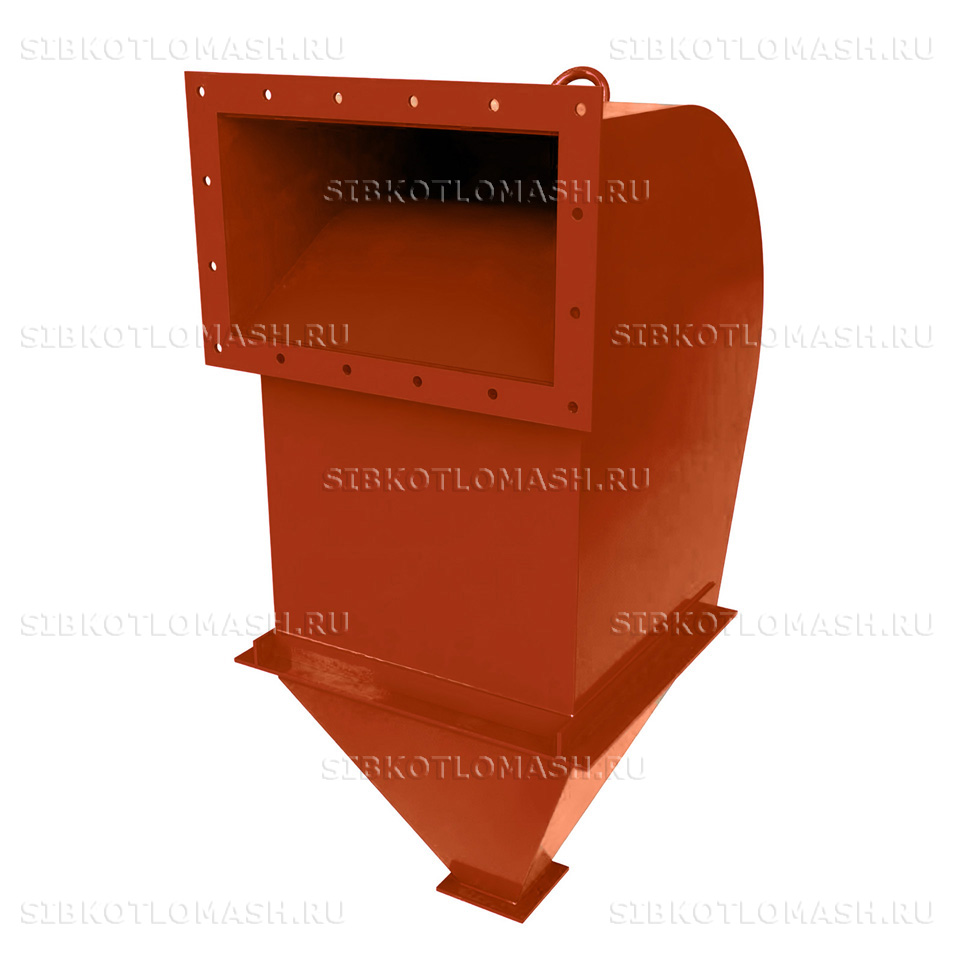

Золоуловитель ЗУ-1-1 имеет конструкцию, отработанную в типоряду горизонтальных инерционных циклонов малой производительности. Основные элементы: сварной корпус с криволинейными стенками, прямоугольный входной фланец 280×500 мм, выходной патрубок Ø380 мм, бункер-осадитель и сборный бункер-накопитель с шиберным затвором.

Принцип сепарации — инерционный: дымовые газы поступают через входное отверстие, формируют вращательный поток между криволинейными стенками корпуса, и под действием центробежной силы крупные частицы золы отбрасываются к стенкам и оседают в бункер. Очищенный газ отводится через выходной патрубок к дымососу. Аппарат выпускается как с правым, так и с левым направлением потока — выбор уточняется при заказе под существующую компоновку газоходов.

Номинальная производительность 3375 м³/ч, коэффициент очистки 80 %, температура газов на входе до 250 °С (кратковременно 280 °С), аэродинамическое сопротивление 60 мм вод. ст. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, габариты 710×610×1350 мм, масса 180 кг. Малые габариты позволяют разместить аппарат в стеснённых условиях котельных площадок небольших объектов.

Удаление уловленной золы из бункера производится периодически вручную через шиберный затвор. Для котельных с регулярным сжиганием угля рекомендуется организовать сборный контейнер под бункером золоуловителя ЗУ-1-1 — это снижает периодичность обслуживания и упрощает вывоз золы транспортом. При работе с буроугольной золой, склонной к слипанию, бункер периодически проворачивается лёгкими ударами по металлическому корпусу.

Установка золоуловителя ЗУ-1-1 в газоходный тракт котла малой мощности окупается за один-два сезона работы за счёт сокращения износа рабочего колеса дымососа и продления срока службы дымовой трубы. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. При этом мелкие частицы (менее 50 мкм) проходят через циклон и при необходимости улавливаются второй ступенью газоочистки — батарейными циклонами или рукавными фильтрами на более крупных объектах.

Золоуловитель ЗУ-1-1: преимущества

• Компактные габариты 710×610×1350 мм — установка в малых котельных без капитальной перепланировки помещения
• Малая масса 180 кг — монтаж силами 2–3 человек без подъёмного крана
• Низкое аэродинамическое сопротивление 60 мм вод. ст. — не перегружает малые дымососы серий Д-3,5М и ДН-6,3
• Простая конструкция без вращающихся узлов и расходных материалов
• Возможность выбора правого или левого направления потока под существующую компоновку
• Работает при кратковременной температуре газов до 280 °С
• Срок изготовления от 10 рабочих дней с момента подтверждения заказа
• Поставка в собранном виде с заводской документацией и сертификатом соответствия ТР ТС 010/2011
• Эксплуатация без постоянного присутствия оператора — обслуживание сводится к выгрузке бункера и контролю герметичности фланцевых соединений
• Унифицированные присоединительные размеры с типовыми газоходами малых угольных котельных

Золоуловитель ЗУ-1-1: применение в котельной

Для полноценной работы котельной с золоуловителем ЗУ-1-1 рекомендуется следующее оборудование:

• Котел КВр-0,4-95 — водогрейный котёл с ручной подачей угля для малых котельных
• Котел КВр-0,5-95 — водогрейный котёл на угле для индивидуальных котельных
• Дымосос ДН-6,3-1000 — тяговый агрегат под производительность 3000–3700 м³/ч
• Вентилятор ВДН-6,3-1000 — дутьевой вентилятор для угольной топки

Состав и стоимость уточняйте при оформлении заказа.
