Паровой котел ДКВр-6,5-23С (ПТЛ-РПК)

Паровой котел ДКВр-6,5-23С (ПТЛ-РПК) — паровой водотрубный двухбарабанный котёл со слоевой топкой, предназначенный для выработки насыщенного или слабо перегретого пара для технологических и отопительных нужд промышленных предприятий. Производство — КЗ «Сибкотломаш», г. Бийск. Котёл работает на твёрдом топливе (каменный и бурый уголь) и оснащён топочным устройством ПТЛ-РПК — пневмозабрасывателем с решёткой с поворотными колосниками.

Паропроизводительность котла — 6,5 т/ч при рабочем давлении 2,3 МПа (23 кгс/см²). Температура насыщенного пара достигает 220 °С, температура питательной воды — 100 °С. КПД на каменном угле составляет 86–88%.

Технические характеристики Паровой котел ДКВр-6,5-23С (ПТЛ-РПК)

Котлы серии ДКВр — одни из наиболее распространённых паровых котлов в отечественной теплоэнергетике. Серия разработана для промышленных и коммунальных котельных, где требуется надёжный источник технологического и отопительного пара. Модель Паровой котел ДКВр-6,5-23С (ПТЛ-РПК) отличается от базовой версии наличием топочного устройства ПТЛ-РПК, которое обеспечивает механизированную подачу и эффективное сжигание твёрдого топлива.

Основные параметры:

• Паропроизводительность — 6,5 т/ч
• Рабочее давление пара — 2,3 МПа (23 кгс/см²)
• Температура насыщенного пара — 220 °С
• Температура питательной воды — 100 °С
• Вид топлива — каменный и бурый уголь
• Тип топочного устройства — ПТЛ-РПК (пневмозабрасыватель + решётка с поворотными колосниками)
• КПД котла (на каменном угле) — 86–88%

Применение пневмомеханических забрасывателей в сочетании с решёткой обратного хода позволяет организовать комбинированное сжигание — в слое и во взвешенном состоянии, что повышает полноту выгорания топлива и КПД агрегата.

Конструкция и принцип работы Паровой котел ДКВр-6,5-23С (ПТЛ-РПК)

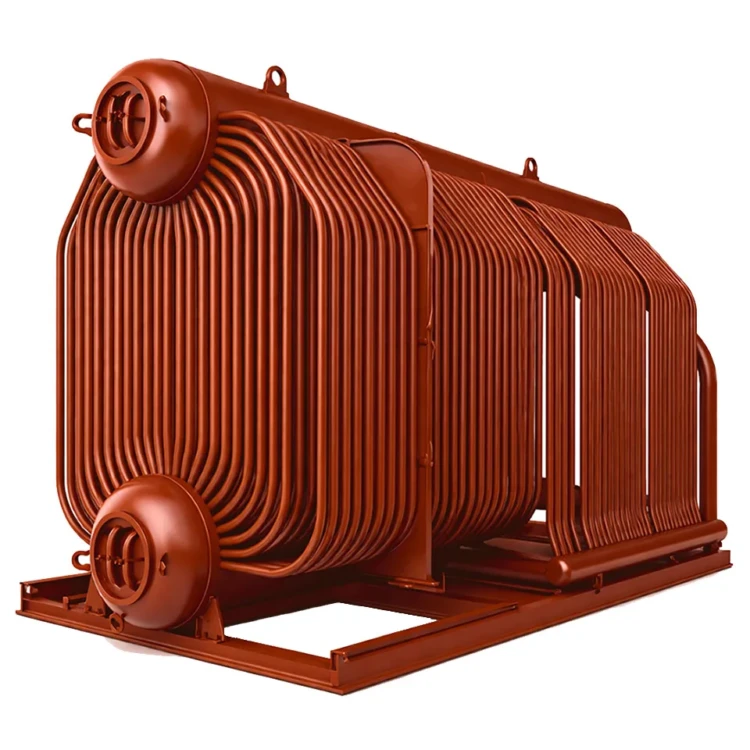

Паровой котел ДКВр-6,5-23С (ПТЛ-РПК) состоит из двух продольных барабанов — верхнего и нижнего, соединённых пучками кипятильных труб, которые образуют конвективную поверхность нагрева. Боковые стены топочной камеры экранированы трубами, подключёнными к барабанам через коллекторы. Экранные трубы воспринимают основную долю радиационной теплоты от факела и раскалённого слоя топлива.

Топка оборудована пневмомеханическими забрасывателями топлива и цепной решёткой с поворотными колосниками для обратного хода. Твёрдое топливо забрасывается в топку пневмомеханическим забрасывателем на колосниковую решётку, где сгорает в слое и во взвешенном состоянии. Мелкие фракции воспламеняются на лету, крупные — дожигаются на решётке. Продукты сгорания, проходя через топочную камеру, передают теплоту воде через экранные трубы (радиационный теплообмен). Далее дымовые газы поступают в конвективный пучок, где происходит дополнительный нагрев котловой воды (конвективный теплообмен). Генерация насыщенного пара давлением 2,3 МПа происходит в верхнем барабане, откуда пар отводится к потребителям.

Разделение барабанов обеспечивает естественную циркуляцию воды в контуре, что повышает надёжность и безопасность работы агрегата.

Преимущества Паровой котел ДКВр-6,5-23С (ПТЛ-РПК)

• Высокий КПД — 86–88% на каменном угле за счёт комбинированного сжигания в слое и во взвешенном состоянии.
• Механизированная топка ПТЛ-РПК — пневмозабрасыватели и решётка с поворотными колосниками снижают долю ручного труда при обслуживании и обеспечивают равномерное распределение топлива.
• Универсальность по топливу — котёл работает как на каменном, так и на буром угле, что позволяет использовать местные топливные ресурсы.
• Надёжная естественная циркуляция — двухбарабанная схема с развитыми экранами обеспечивает устойчивую циркуляцию воды без применения насосов в контуре.
• Проверенная конструкция серии ДКВр — котлы этого типа эксплуатируются на тысячах объектов, что подтверждает их надёжность и ремонтопригодность.
• Паропроизводительность 6,5 т/ч — достаточная для обеспечения паром средних промышленных объектов и котельных ЖКХ.
• Рабочее давление 2,3 МПа — позволяет использовать пар температурой 220 °С для широкого спектра технологических процессов.

Область применения

Паровой котел ДКВр-6,5-23С (ПТЛ-РПК) применяется в котельных промышленных предприятий, на объектах жилищно-коммунального хозяйства и в теплоэнергетике. Основное назначение — выработка технологического и отопительного пара. Котёл востребован на предприятиях деревообработки, пищевой промышленности, строительной отрасли и других производствах, где требуется насыщенный пар давлением до 2,3 МПа.

Конструкция и параметры котла соответствуют требованиям ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры». Производство осуществляется на КЗ «Сибкотломаш» (г. Бийск) с соблюдением действующих нормативных документов и требований промышленной безопасности.

Для повышения экономичности работы котельной установки с котлом ДКВр-6,5-23С рекомендуется применение экономайзера для котлов ДКВр, который утилизирует теплоту уходящих газов и снижает расход топлива.

Комплектация котельной с Паровой котел ДКВр-6,5-23С (ПТЛ-РПК)

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный или стальной — для утилизации теплоты уходящих газов и подогрева питательной воды
• Дутьевой вентилятор — для подачи воздуха в топку
• Дымосос — для удаления продуктов сгорания и поддержания тяги
• Питательный насос — для подачи воды в котёл
• Водоподготовительная установка (ХВО) — для обеспечения качества питательной воды
• Дымовая труба — для отвода дымовых газов в атмосферу
• Золоуловитель (циклон или батарейный) — для очистки дымовых газов от золы
• Система топливоподачи — для механизированной подачи угля к забрасывателям
• Арматура котловая — предохранительные клапаны, запорная арматура, контрольно-измерительные приборы

Состав и стоимость комплектации уточняйте при оформлении заказа. Специалисты КЗ «Сибкотломаш» подберут оптимальный набор вспомогательного оборудования для вашего Паровой котел ДКВр-6,5-23С (ПТЛ-РПК) с учётом конкретных условий эксплуатации и требований проекта.
