Экономайзер БВЭС-III-2

«Экономайзер БВЭС-III-2» — стальной блочный водяной экономайзер с поверхностью нагрева 85 м², устанавливаемый за паровыми котлами производительностью 10 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер БВЭС-III-2: назначение и область применения

Экономайзер БВЭС-III-2 закрывает потребность котельных промышленных предприятий в утилизации тепла дымовых газов после паровых котлов средней мощности — серий ДКВр-10-13, КЕ-10-14 и ДЕ-10-14. При установке на пароводогрейных котельных с такой нагрузкой использование хвостовой поверхности нагрева снижает расход природного газа или твёрдого топлива в среднем на 8–10 % и поднимает КПД котельной установки до 92–94 %.

Аппарат рассчитан на работу в составе паровых котельных, сжигающих природный газ или сортированный уголь с температурой уходящих газов перед экономайзером в диапазоне 350–600 °C. Для зольных видов твёрдого топлива расчётная скорость газов в коридорном пучке принимается на повышенном уровне 9–10 м/с — это исключает залипание золы между змеевиками и сокращает межрегламентные интервалы обдувки. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Габаритно-присоединительные размеры экономайзера БВЭС-III-2 спроектированы под установку на стандартных опорных рамах за конвективной шахтой котла ДКВр-10 или КЕ-10. Это даёт возможность размещения аппарата в существующих котельных помещениях без расширения площадки и без изменения трассы газоходов.

Экономайзер БВЭС-III-2: устройство и принцип работы

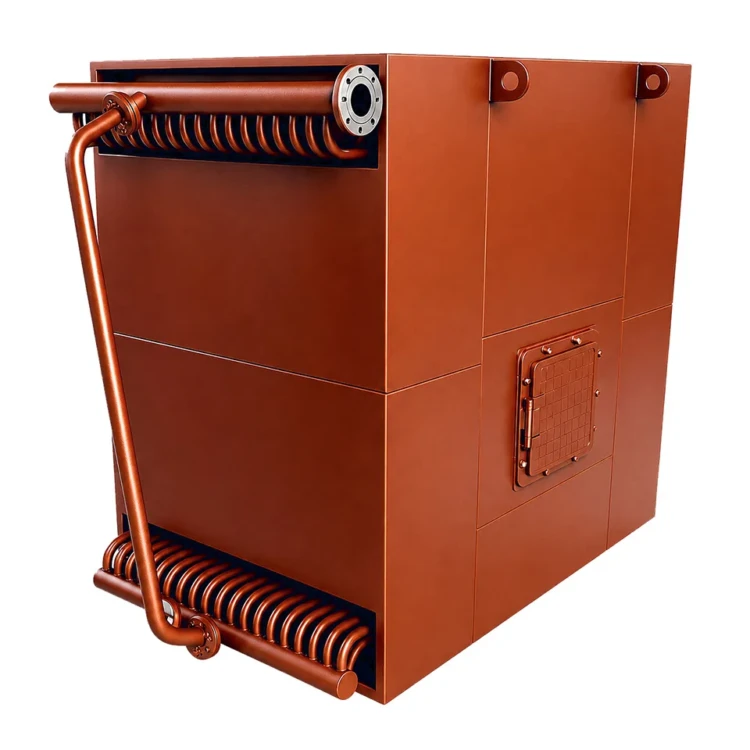

Экономайзер БВЭС-III-2 имеет конструкцию, отработанную в виде транспортабельного блока в металлической обшивке с тепловой изоляцией. Поверхность нагрева 85 м² образована плоскими змеевиками коридорного расположения из стальных труб диаметром 28×3 мм длиной 1820 мм с радиусом гиба 50 мм. У каждого второго змеевика гибы выполнены под углом 10° — это позволяет разместить два змеевика в одной плоскости и сформировать плотный коридорный пучок с шагом 70 мм поперёк потока газов и 50 мм вдоль потока.

Поверхность нагрева скомпонована в две колонки, разделённые внутренней стальной перегородкой. Уходящие дымовые газы последовательно омывают сначала первую колонку, затем вторую — это даёт большее число ходов газа по поверхности нагрева и повышает эффективность теплопередачи. Каждая колонка делится на две секции с разрывом 450 мм, в котором при эксплуатации устанавливаются обдувочные аппараты для периодической очистки наружной поверхности от золовых отложений.

Питательная вода из деаэратора поступает в нижний коллектор, проходит по змеевикам противотоком к дымовым газам и выходит в верхний коллектор с температурой до 100 °C при температуре на входе порядка 100 °C — экономайзер работает как некипящий по водяной стороне без парообразования. Расчётная скорость газов в пучке 6–8 м/с для газового и мазутного топлива и 9–10 м/с для угольных топок с повышенной забелённостью.

Экономайзер БВЭС-III-2: преимущества

• Поверхность нагрева 85 м² подобрана под паропроизводительность 10 т/ч с расчётной температурой уходящих газов на входе до 600 °C
• Стальное исполнение труб с рабочим давлением 1,5 МПа (15 кгс/см²) — прямое подключение к питательным насосам котлов ДКВр, КЕ и ДЕ без редукции давления
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению водяных и газовых фланцев
• Двухколонная компоновка с разрывом между секциями 450 мм обеспечивает удобный доступ для обдувочных аппаратов и периодической очистки наружных поверхностей
• Возможность работы со скоростью газов 9–10 м/с при сжигании зольного твёрдого топлива — самообдувка змеевиков и снижение частоты остановов на чистку
• Снижение удельного расхода топлива котельной установки на 8–10 % и рост КПД на 15–20 % за счёт глубокой утилизации тепла уходящих газов
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки с трубопроводной арматурой

Экономайзер БВЭС-III-2: применение в котельной

Экономайзер БВЭС-III-2 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДКВр-10-13С — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-10-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДЕ-10-14ГМ-О — газомазутный котёл паропроизводительностью 10 т/ч
• Дымосос ДН-11,2 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-9 — подача воздуха на горение в топку котла
• Деаэратор ДА-25/8 — удаление кислорода из питательной воды

Состав и стоимость уточняйте при оформлении заказа.
