Воздухоподогреватель ВП-О-140

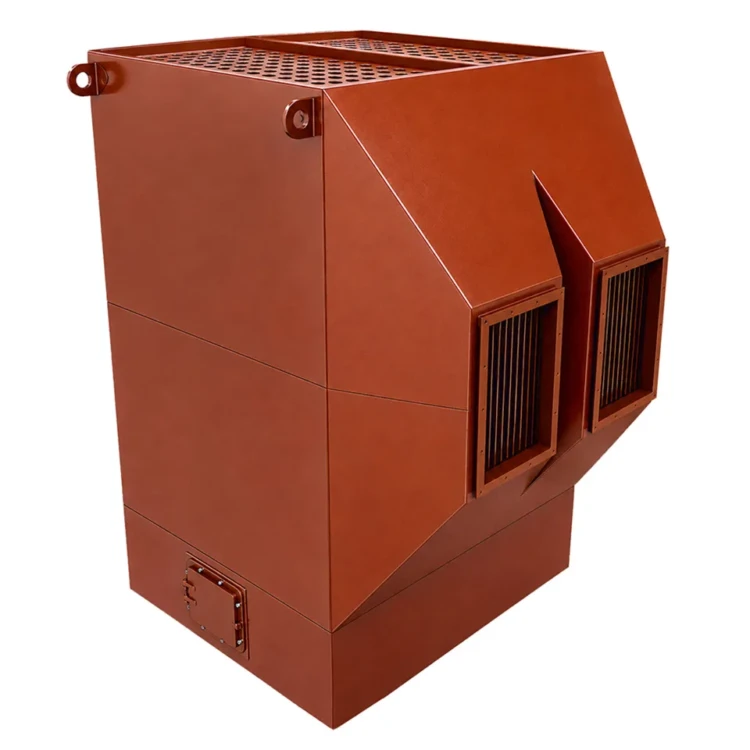

Воздухоподогреватель ВП-О-140 — стальной трубчатый рекуперативный воздухоподогреватель с поверхностью нагрева 140 м², предназначенный для подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Аппарат двухходовой по воздуху и газу, типоразмер согласован по тепловой нагрузке с паровыми котлами производительностью 4 т/ч серий КЕ-4 и ДКВр-4 на твёрдом топливе.

Воздухоподогреватель ВП-О-140: назначение и область применения

Воздухоподогреватель ВП-О-140 размещается в хвостовой части газохода котельного агрегата за водяным экономайзером и переводит тепло дымовых газов в нагрев атмосферного воздуха, подаваемого в топку. Решает три задачи одновременно: поднимает КПД котла за счёт глубокой утилизации тепла, стабилизирует горение влажного твёрдого топлива и снижает температуру уходящих газов на 80–130 °C до уровня 130–170 °C, что облегчает работу дымососа и тяговой колонны.

Применяется на промышленных и отопительных котельных промышленных предприятий, ЖКХ, лесопереработки, пищевых производств. Возможна установка как в новой котельной заводской компоновки, так и при модернизации действующей с заменой устаревшего хвостового аппарата либо при достройке хвостовой части газохода до проектной схемы. Изделие изготавливается по утверждённой заводской КД и соответствует требованиям ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования». Поставка возможна отдельной позицией для модернизации либо в составе блочной поставки совместно с котельным агрегатом. Особенно эффективен при сжигании высоковлажных бурых углей разрезов Канско-Ачинского, Восточно-Сибирского и Дальневосточного бассейнов.

Воздухоподогреватель ВП-О-140: устройство и принцип работы

Воздухоподогреватель ВП-О-140 имеет конструкцию двухходового аппарата по газу и воздуху. Поверхность нагрева образована двумя пакетами из 610 параллельных стальных труб 40×1,5 мм, длина каждой трубы 1922 мм. Трубы шахматной компоновки вварены в верхнюю и нижнюю трубные доски. Корпус — цельносварной прямоугольного сечения из листового проката, с теплоизоляционным кожухом по наружному периметру для снижения тепловых потерь в окружающую среду.

Принцип работы основан на противоточном теплообмене. Дымовые газы движутся внутри труб двумя ходами, последовательно отдавая тепло через стальную стенку. Атмосферный воздух подаётся дутьевым вентилятором в межтрубное пространство, проходит два хода с поворотом в средней камере и выводится к горелочному устройству топки. Сечение для прохода газов составляет 0,653 м², воздуха — 0,38 м², такое соотношение оптимизирует скорости теплоносителей и формирует устойчивый поле скоростей в трубных пучках.

Промежуточные камеры выполнены с компенсаторами для теплового расширения труб при пуске и остановке. Конструкция допускает периодическую обдувку поверхностей нагрева сжатым воздухом или паром, что предотвращает прогрессирующее загрязнение труб золой и сохраняет расчётную теплопередачу в течение всего межремонтного интервала.

Воздухоподогреватель ВП-О-140: преимущества

• Поверхность нагрева 140 м² подобрана по тепловой мощности котлов 4 т/ч серий КЕ-4 и ДКВр-4
• Двухходовая схема обеспечивает повышенный коэффициент теплоотдачи по сравнению с одноходовыми решениями
• Шахматное расположение труб 40×1,5 мм даёт минимальное аэродинамическое сопротивление при максимальной теплоотдаче
• 610 параллельных труб распределяют газовый поток равномерно, исключая локальные перегревы и термические напряжения
• Цельносварная конструкция корпуса и трубных досок обеспечивает герметичность газового и воздушного трактов
• Стали Ст3 и 16ГС допускают эксплуатацию при температурах газов на входе до 350 °C
• Возможность транспортировки и сборки на месте монтажа двумя отдельными блок-пакетами
• Расчётный ресурс 20 лет при соблюдении регламентов эксплуатации и периодической чистки
• Сертификация по ТР ТС 032/2013, полный пакет разрешительной и эксплуатационной документации

Подбор типоразмера производится по тепловой мощности котельного агрегата, расходу и температуре дымовых газов на входе и требуемой температуре подогрева воздуха перед топкой. Типоразмер 140 м² — рабочая точка для паропроизводительности 4 т/ч: даёт расчётный нагрев воздуха до 200–250 °C при обоснованном аэродинамическом сопротивлении.

Воздухоподогреватель ВП-О-140: применение в котельной

Воздухоподогреватель ВП-О-140 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел КЕ-4-14С(ТЛЗМ) — основной парогенератор паропроизводительностью 4 т/ч на твёрдом топливе с механической решёткой
• Экономайзер ЭБ-2-142 — водяной экономайзер блочный, ступень нагрева питательной воды
• Топка ТЛЗМ-2-1,87-2,4 — слоевая топка с ленточной решёткой обратного хода для механизированного сжигания угля
• Вентилятор ВДН-8Х-1500 — дутьевой вентилятор подачи подогретого воздуха в топочное устройство
• Дымосос ДН-9-1500 — тяговая машина для удаления охлаждённых дымовых газов из газохода
• Циклон батарейный ЦБ-25 — батарейный циклон-золоуловитель для очистки уходящих газов от летучей золы

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
