Водоподготовительная установка ВПУ-8.0

Водоподготовительная установка ВПУ-8.0 — блочная Na-катионитовая установка умягчения воды производительностью 8,0 м³/ч для котельных средне-крупной мощности. Водоподготовительная установка ВПУ-8.0 готовит подпиточную воду для паровых котлов 10-16 т/ч и водогрейных котлов суммарной мощностью до 20 МВт, удаляя из исходной воды соли жёсткости и обеспечивая надёжную работу котлоагрегатов на длительных эксплуатационных циклах.

Водоподготовительная установка ВПУ-8.0: назначение и область применения

Водоподготовительная установка ВПУ-8.0 предназначена для производственных и районных котельных средне-крупной мощности с двумя и более котлоагрегатами 10-16 т/ч, тепловыми сетями и горячим водоснабжением промышленных предприятий и объектов социальной сферы. Установка работает с водой из артезианских скважин, городского водопровода и открытых водоёмов, обеспечивая нормированное снижение карбонатной и общей жёсткости воды до значений, требуемых для длительной эксплуатации котлов средней мощности.

Конструкция и параметры узла соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя. Производительность 8,0 м³/ч полностью покрывает подпитку парового котла ДКВр-10 или КЕ-10 с продувкой до 7 % и резервирует часть мощности для подпитки тепловой сети.

Целесообразно применять Водоподготовительную установку ВПУ-8.0 в типовых паровых котельных с двумя котлоагрегатами 10 т/ч, при модернизации натрий-катионитного хозяйства на крупных пищевых и текстильных предприятиях, а также в районных котельных, обслуживающих жилые микрорайоны и группы общественных зданий.

Водоподготовительная установка ВПУ-8.0: устройство и принцип работы

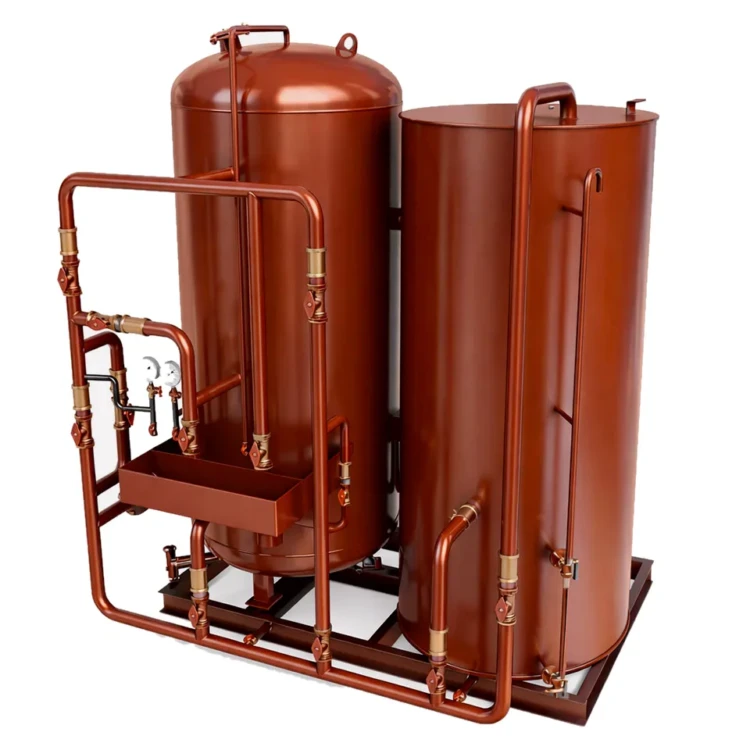

Водоподготовительная установка ВПУ-8.0 имеет блочное исполнение и комплектуется противоточным ионитным фильтром условным диаметром 1,3 м, баком-солерастворителем, электронасосным агрегатом, обвязочными трубопроводами и запорно-регулирующей арматурой. Все основные узлы смонтированы на общей раме либо на двух раздельных рамах при необходимости разнесения по помещению водоподготовки.

Принцип работы основан на параллельно-точном Na-катионировании. Исходная вода под рабочим давлением 0,6 МПа подаётся в верхнее распределительное устройство фильтра, проходит через слой катионита сверху вниз и выходит снизу умягчённой. Увеличенный по сравнению с младшими типоразмерами диаметр фильтра 1,3 м обеспечивает требуемую для производительности 8,0 м³/ч линейную скорость фильтрации и стабильную обменную ёмкость катионита.

Регенерация катионита выполняется 6-8 % раствором поваренной соли, который готовится в баке-солерастворителе и подаётся в фильтр через эжектор электронасосным агрегатом. Корпус фильтра и обвязочные трубопроводы изготавливаются из углеродистой стали, нижнее распределительное устройство — из полимерного материала с коррозионно-стойкими щелевыми колпачками, что обеспечивает работу в среде солевых растворов без ускоренного износа.

Цикл работы установки делится на четыре стадии: фильтрация умягчённой воды, взрыхление слоя катионита обратным потоком отмывной воды, регенерация солевым раствором сверху вниз и финальная отмывка осветлённой водой до нормативной концентрации хлоридов. Контроль режима осуществляется по двум манометрам — на входе и выходе фильтра, а также по индикатору качества умягчённой воды и счётчику регенераций для своевременного планирования межрегенерационных интервалов.

Электронасосный агрегат обеспечивает циркуляцию регенерационного раствора и подачу отмывной воды на фильтр; конструкция насоса допускает работу с солевыми растворами концентрацией до 8 % без ускоренной коррозии проточной части. Для защиты обвязки от гидравлических ударов и стабилизации давления предусмотрены воздушники, обратные клапаны и сбросные линии в дренаж, что повышает надёжность узла в составе автоматизированной котельной с минимальным присутствием персонала.

Водоподготовительная установка ВПУ-8.0: преимущества

• Готовый блочный комплект — установка поставляется в заводской готовности, монтаж в котельной без узловой сборки.
• Производительность 8,0 м³/ч полностью покрывает подпитку котлов ДКВр-10 и КЕ-10 в типовой схеме с продувкой 5-7 %.
• Условный диаметр фильтра 1,3 м — оптимизированная под расход 8 м³/ч линейная скорость фильтрации, стабильная обменная ёмкость на длительных циклах.
• Регенерация 6-8 % раствором поваренной соли — низкая стоимость реагента и безопасные условия для оператора.
• Габариты 3800×1300×2900 мм и масса до 2000 кг — установка размещается в типовом помещении водоподготовки крупной котельной с минимальной обвязкой.
• Углеродистая сталь корпуса и полимерное распределительное устройство — расчётный срок службы 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию.
• Заводское изготовление КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого блока перед отгрузкой.

Водоподготовительная установка ВПУ-8.0: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-8.0 размещается в отдельном помещении водоподготовки между линией исходной воды и питательным баком котельной. Для полноценной работы паровой котельной средне-крупной мощности рекомендуется следующее основное оборудование:

• Фильтр ФИПр-1,4-0,6-Na — Na-катионитный фильтр для дублирующей или резервной линии умягчения.
• Фильтр ФИПа I 2,0-0,6 — осветлительный фильтр первой ступени очистки от взвесей.
• Деаэратор ДА-15/4 — атмосферный деаэратор 15 т/ч с баком 4 м³ для удаления растворённого кислорода.
• Паровой котёл ДКВр-10-13С — типичный двухбарабанный потребитель умягчённой и деаэрированной воды.
• Паровой котёл КЕ-10-14С — котёл со слоевым сжиганием угля той же производительности.
• Паровой котёл ДЕ-16-14 ГМ-О — газо-мазутный котёл-партнёр для каскадных схем с большим расходом пара.

Точный состав комплекта поставки уточняйте при оформлении заказа исходя из тепловой схемы и качества исходной воды конкретного объекта.
