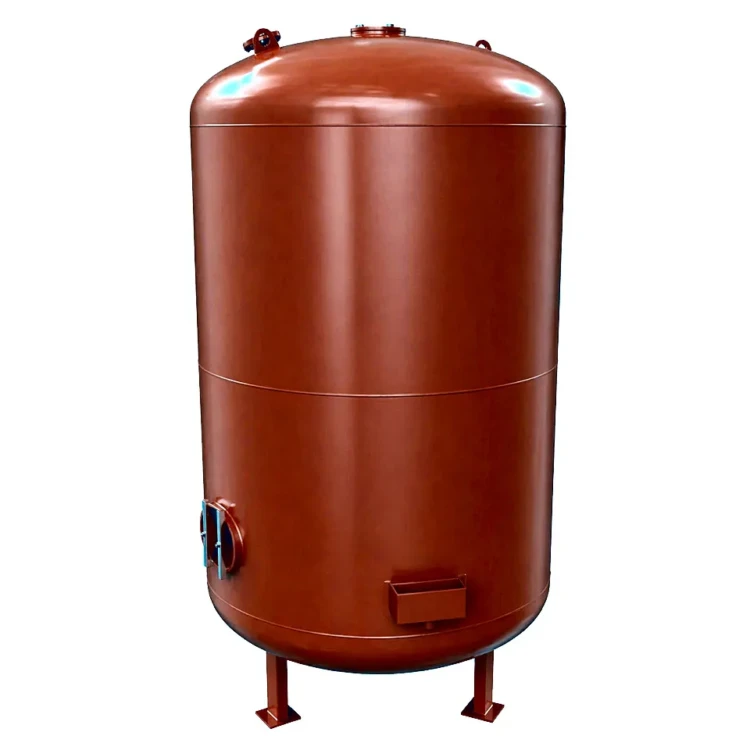

Фильтр ФИПа I 2.0-0.6

«Фильтр ФИПа I 2.0-0.6» — параллельноточный Na-катионитный фильтр первой ступени умягчения производительностью 100 м³/ч с диаметром корпуса 2000 мм и общей высотой 3850 мм. Применяется на водоподготовительных установках паровых и водогрейных котельных средней и крупной мощности для удаления катионов жёсткости Ca²⁺ и Mg²⁺ из исходной воды методом натрий-катионирования. Поставляется в собранном виде после заводского гидравлического испытания с полным комплектом эксплуатационной документации.

Фильтр ФИПа I 2.0-0.6: назначение и область применения

Фильтр ФИПа I 2.0-0.6 закрывает потребности котельных средней и крупной мощности с расходом подпиточной воды до 100 м³/ч в умягчении природных вод. Аппарат удаляет катионы кальция и магния, переводя воду в технологически приемлемое для паровых котлов состояние и предотвращая образование накипи на поверхностях нагрева, экранных и конвективных трубах.

Первая ступень умягчения снижает остаточную жёсткость до 0,1–0,2 мг-экв/л — этого достаточно для котлов средней мощности с давлением до 1,4 МПа. Для глубокого умягчения с остаточной жёсткостью ниже 0,02 мг-экв/л в схеме водоподготовки последовательно применяют фильтр второй ступени ФИПа II аналогичного диаметра.

Конструкция и качество изготовления фильтра соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное. Фильтры ионообменные. Типы и основные параметры» и подтверждены декларацией соответствия ТР ТС 010/2011.

Фильтр ФИПа I 2.0-0.6: устройство и принцип работы

Фильтр ФИПа I 2.0-0.6 имеет конструкцию, отработанную многолетней практикой эксплуатации в котельных России и стран ЕАЭС: вертикальный однокамерный цилиндрический корпус из листовой углеродистой стали с эллиптическими штампованными верхним и нижним днищами, диаметром 2000 мм и площадью фильтрования 3,14 м². В состав фильтра входят верхнее и нижнее распределительные устройства с расширенной системой колпачков, трубопроводы обвязки, запорная арматура и пробоотборное устройство.

Загрузкой служит сильнокислотный сульфированный катионит марок КУ-2-8 или Lewatit S, объёмом 6,28 м³ при высоте слоя 2000 мм. Вода под рабочим давлением 0,6 МПа подаётся в верхнюю часть корпуса, равномерно распределяется и проходит сквозь слой катионита со скоростью фильтрования до 32 м/ч. В процессе ионного обмена катионит поглощает ионы Ca²⁺ и Mg²⁺, замещая их эквивалентным количеством катионов Na⁺, и выдаёт умягчённую воду с жёсткостью на выходе 0,1–0,2 мг-экв/л.

Цикл работы фильтра состоит из четырёх стадий: умягчение, взрыхление, регенерация раствором поваренной соли NaCl 8–10 %-ной концентрации и отмывка. Регенерация выполняется по мере исчерпания обменной ёмкости — типовая периодичность от 8 до 24 часов в зависимости от исходной жёсткости воды. Гидравлическое сопротивление фильтра в загруженном состоянии — не более 0,3 МПа.

Фильтр ФИПа I 2.0-0.6: преимущества

• Производительность 100 м³/ч и объём загрузки 6,28 м³ покрывают подпитку котельных мощностью 10–16 т/ч пара
• Снижение общей жёсткости в 5–10 раз — остаточная жёсткость 0,1–0,2 мг-экв/л на выходе
• Корпус из углеродистой стали с антикоррозионным покрытием и расчётным ресурсом 20 лет
• Простая эксплуатация — четыре стадии цикла, регенерация дешёвым раствором поваренной соли
• Возможность исполнения корпуса и трубопроводов из нержавеющей стали AISI 304 / 12Х18Н10Т по запросу
• Совместимость с любыми сульфированными сильнокислотными катионитами — КУ-2-8, Lewatit S, Tulsion, Purolite
• Соответствие ГОСТ Р 53251-2009 и техническому регламенту ТР ТС 010/2011, поставка с полным комплектом документации

Фильтр ФИПа I 2.0-0.6: применение в котельной

В технологической схеме водоподготовки фильтр ФИПа I 2.0-0.6 устанавливается после механической осветительной и сорбционной угольной ступеней. Производительность 100 м³/ч соответствует подпитке котельных средней и крупной мощности с паровыми котлами 10–16 т/ч и рассчитана на работу в составе ВПУ-8.0 либо ВПУ-10.0. Для полноценной работы котельной с фильтром Фильтр ФИПа I 2.0-0.6 рекомендуется следующее оборудование:

• Водоподготовительная установка ВПУ-8.0 — комплектная установка умягчения 8 м³/ч
• Водоподготовительная установка ВПУ-10.0 — комплектная установка умягчения 10 м³/ч
• Фильтр ФОВ-2,0-0,6 — осветительный механический фильтр на грубой очистке
• Фильтр ФСУ-2,0-0,6-С — сорбционный угольный фильтр между осветлением и умягчением
• Фильтр ФИПа II 2.0-0.6 — Na-катионит второй ступени глубокого умягчения
• Паровой котел КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч на твёрдом топливе
• Паровой котел ДКВр-10-13С (ПТЛ-РПК) — паровой котёл 10 т/ч с топкой ПТЛ-РПК

Состав и стоимость уточняйте при оформлении заказа.
