Водоподготовительная установка ВПУ-1.0

Водоподготовительная установка ВПУ-1.0 — блочная Na-катионитовая установка умягчения воды производительностью 1,0 м³/ч для котельных малой мощности. Водоподготовительная установка ВПУ-1.0 готовит подпиточную воду для паровых котлов до 1 т/ч и водогрейных котлов тепловой мощностью до 3 МВт, удаляя из исходной воды ионы кальция и магния и предотвращая накипеобразование на нагревательных поверхностях.

Водоподготовительная установка ВПУ-1.0: назначение и область применения

Водоподготовительная установка ВПУ-1.0 применяется в малых котельных промышленных и сельскохозяйственных предприятий, в передвижных и стационарных модульных котельных, на объектах ЖКХ с одиночным паровым или водогрейным котлоагрегатом. Установка работает с водой из артезианских скважин, городского водопровода и открытых водоёмов, обеспечивая глубину умягчения, требуемую для длительной эксплуатации котлоагрегата.

Конструкция и параметры установки соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя на чертёж 390. Производительность 1,0 м³/ч полностью покрывает расход подпитки парового котла Е-1,0-0,9 при паропроизводительности 1 т/ч и расходом продувки до 5 %.

Целесообразно применять Водоподготовительную установку ВПУ-1.0 в одиночных котельных и небольших групповых установках, где требуется автономный узел умягчения с минимальной потребностью в обслуживающем персонале и компактным размещением на ограниченной площади. Установка востребована при модернизации действующих объектов, где исторически использовалась только механическая фильтрация, и при новом строительстве районных и встроенно-пристроенных котельных, для которых регламентом предусмотрено снижение карбонатной жёсткости питательной воды до значений, установленных нормативной документацией для котлов соответствующего типа.

Водоподготовительная установка ВПУ-1.0: устройство и принцип работы

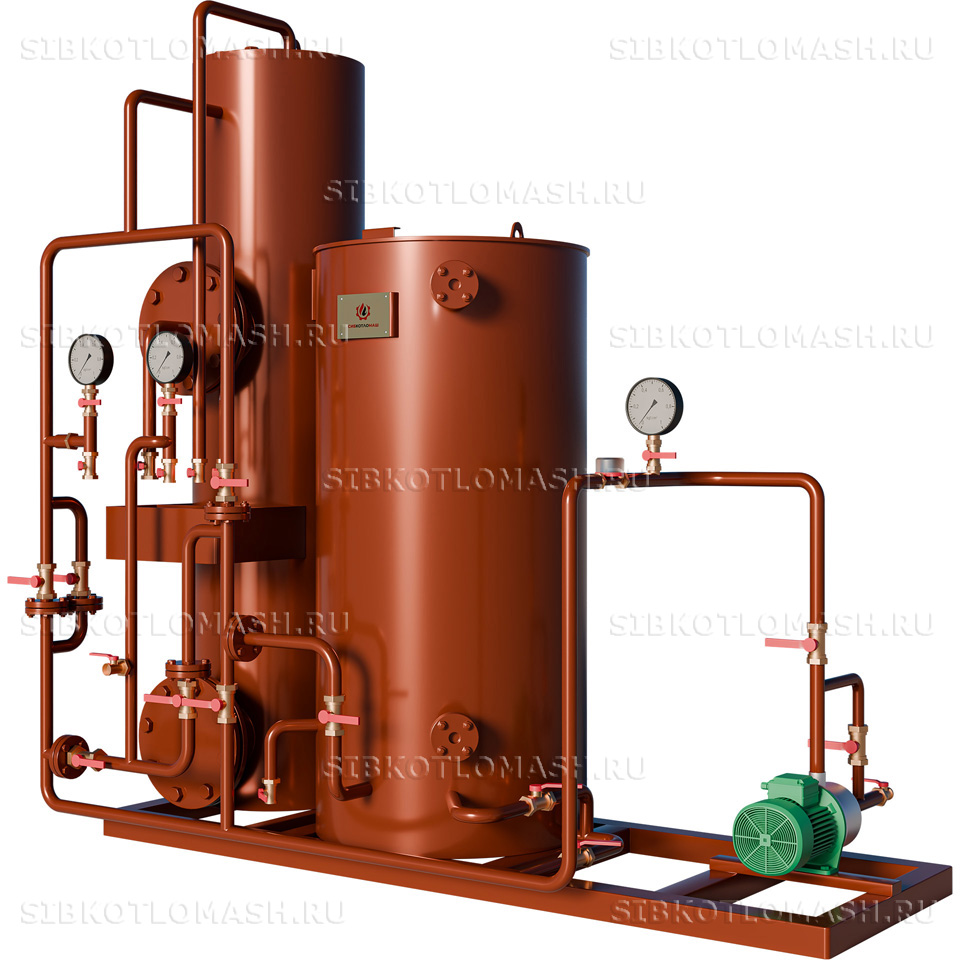

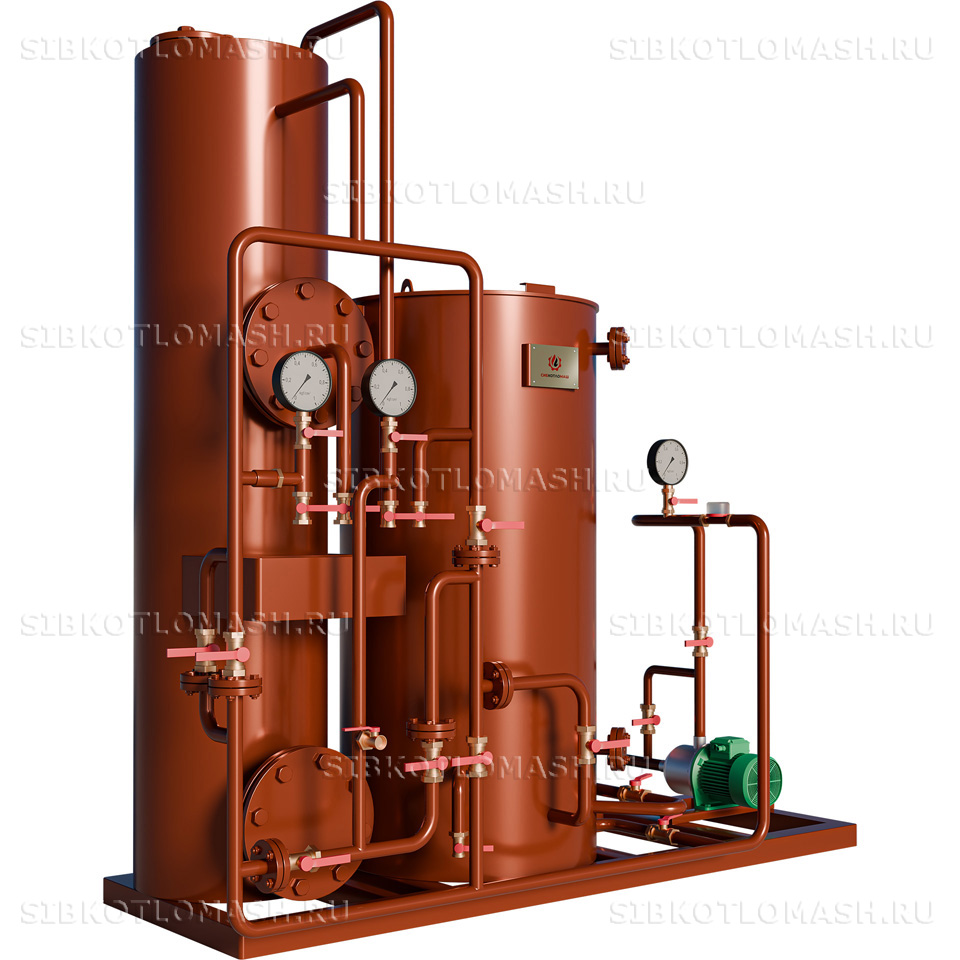

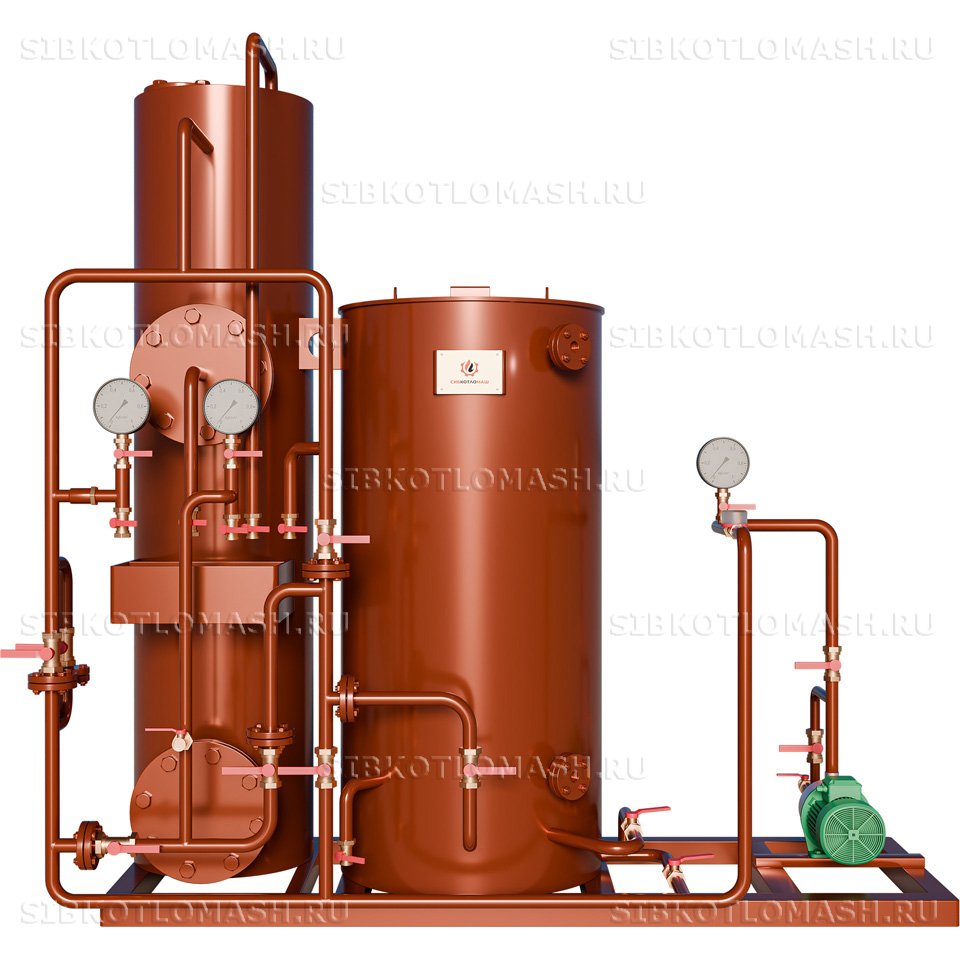

Водоподготовительная установка ВПУ-1.0 имеет блочное исполнение: всё основное оборудование смонтировано на общей раме и поставляется в заводской готовности. В состав установки входят противоточный Na-катионитный фильтр диаметром 500 мм с объёмом катионита 0,228 м³, бак приготовления раствора соли (солерастворитель) ёмкостью 0,125 м³, электронасосный агрегат для прокачки воды и регенерационного раствора, трубопроводы обвязки и запорно-регулирующая арматура.

Принцип работы основан на параллельно-точном Na-катионировании. Исходная вода подаётся в верхнее распределительное устройство фильтра, проходит сверху вниз через слой катионита КУ-2-8 загрузкой около 160 кг и выходит из нижнего распределителя умягчённой. В процессе фильтрации катионы кальция и магния замещаются катионами натрия, общая жёсткость воды снижается до значений, требуемых для питания паровых и водогрейных котлов малой мощности.

Регенерация катионита выполняется 6-8 % раствором поваренной соли, который готовится в солерастворителе и подаётся в фильтр электронасосным агрегатом. Расход NaCl на одну регенерацию около 45 кг. Корпус фильтра, бака и обвязка изготавливаются из углеродистой стали с антикоррозионным покрытием, нижнее распределительное устройство — из полимерного материала, что обеспечивает срок службы установки до 20 лет.

Цикл фильтрации завершается по достижении проскока жёсткости, после чего оператор или автоматика переключает фильтр на режим регенерации: взрыхление слоя катионита, пропуск солевого раствора через слой сверху вниз и последующая отмывка осветлённой водой. Полный цикл занимает 1,5-2 часа в зависимости от качества исходной воды и плотности солевого раствора, после чего фильтр возвращается в рабочий режим.

Установка комплектуется контрольно-измерительными приборами — манометрами на входе и выходе фильтра, пробоотборниками для контроля жёсткости умягчённой воды и расходомером, а также отсечной запорной арматурой для безопасного обслуживания и переключений между основной и резервной линиями.

Водоподготовительная установка ВПУ-1.0: преимущества

• Готовый блочный комплект на единой раме — минимальные сроки монтажа на месте, без сборки из отдельных позиций.
• Производительность 1,0 м³/ч точно соответствует подпитке одиночного котла Е-1,0-0,9 или водогрейной котельной до 3 МВт.
• Простая Na-катионитовая схема — не требует реагентного хозяйства кроме поваренной соли.
• Регенерация солевым раствором 6-8 % с расходом NaCl 45 кг — стабильные эксплуатационные затраты.
• Габариты 1765×1605×865 мм и масса до 435 кг — установка размещается в типовой котельной без специальной фундаментной подготовки.
• Углеродистая сталь корпуса и полимерное распределительное устройство — расчётный срок службы 20 лет с гарантией 18 месяцев.
• Заводское изготовление по чертежу 390 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого блока.

Водоподготовительная установка ВПУ-1.0: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-1.0 размещается в отдельном помещении водоподготовки и включается между линией исходной воды и питательным баком. Для полноценной работы малой котельной рекомендуется следующее основное оборудование:

• Фильтр ФИПр-0,7-0,6-Na-Na — ионитный фильтр первой ступени умягчения для запасной или дублирующей линии.
• Фильтр ФИПа I 0,7-0,6 — механический фильтр предочистки исходной воды от взвесей.
• Деаэратор ДА-1 — атмосферный деаэратор 1 т/ч для удаления растворённого кислорода после умягчения.
• Паровой котёл Е-1,0-0,9 ГМ — типичный газо-мазутный потребитель деаэрированной умягчённой воды.
• Паровой котёл Е-1,0-0,9 Р — твердотопливный котёл-партнёр того же типоразмера.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы и качества исходной воды конкретного объекта.
