Водоподготовительная установка ВПУ-3.0

Водоподготовительная установка ВПУ-3.0 — блочный Na-катионитовый узел умягчения воды производительностью 3,0 м³/ч на единой раме, поставляемый в заводской готовности. Водоподготовительная установка ВПУ-3.0 готовит подпиточную воду для паровых котельных производительностью до 3-4 т/ч и водогрейных котельных тепловой мощностью до 10 МВт, обеспечивая удаление солей жёсткости и стабильную работу котлоагрегатов без накипеобразования.

Водоподготовительная установка ВПУ-3.0: назначение и область применения

Водоподготовительная установка ВПУ-3.0 предназначена для отопительных, производственных и районных котельных средне-малой мощности — паровых котлов до 4 т/ч и водогрейных установок до 10 МВт, а также объектов агропромышленного комплекса и ЖКХ с типовой схемой на одном-двух котлоагрегатах. Установка работает с водой из артезианских скважин, городского водопровода и открытых водоёмов, обеспечивая нормированное снижение жёсткости в любой сезон.

Конструкция и параметры узла соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя на чертёж 920. Производительность 3,0 м³/ч полностью покрывает подпитку парового котла ДКВр-4-13С или КЕ-4-14С при штатном расходе пара и продувке до 5-7 %.

Целесообразно применять Водоподготовительную установку ВПУ-3.0 при модернизации действующих котельных средней мощности, где требуется замена старых натрий-катионитных установок без изменения существующей обвязки, а также в новых проектах малых и средних производственных котельных с двумя резервируемыми котлами одинаковой мощности.

Водоподготовительная установка ВПУ-3.0: устройство и принцип работы

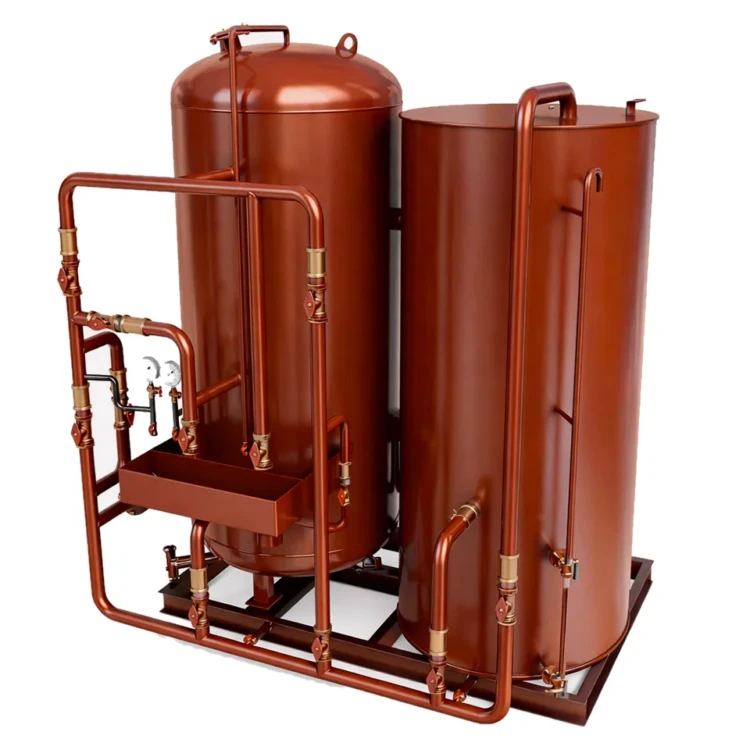

Водоподготовительная установка ВПУ-3.0 имеет блочное исполнение и комплектуется ионитным фильтром ФИПр-0,5-0,6-Na, солерастворителем С-0,4-0,7, насосным агрегатом ВК-2/26, обвязочными трубопроводами и запорно-регулирующей арматурой. Все основные узлы смонтированы на единой раме, что обеспечивает доставку и монтаж установки без дополнительной сборки на месте.

Принцип работы основан на параллельно-точном Na-катионировании. Исходная вода под рабочим давлением 0,6 МПа подаётся в верхнее распределительное устройство фильтра ФИПр-0,5-0,6-Na, проходит через слой катионита сверху вниз и выходит снизу умягчённой. Гидравлическое сопротивление фильтра в рабочем режиме составляет 0,10-0,15 МПа (1,0-1,5 кгс/см²), на входе в насос поддерживается давление 0,02 МПа.

Регенерация катионита выполняется 5-8 % раствором поваренной соли, который готовится в солерастворителе С-0,4-0,7 и подаётся в фильтр через эжектор. Корпус фильтра, бак-солерастворитель и трубопроводы изготавливаются из углеродистой стали, нижнее распределительное устройство — из полимерного материала с коррозионно-стойкими щелевыми колпачками. Расчётный срок службы установки до 20 лет, рабочая температура воды до 40 °С.

Цикл работы делится на четыре стадии: фильтрация, взрыхление слоя катионита обратным потоком, регенерация солевым раствором и финальная отмывка осветлённой водой до нормативной концентрации хлоридов. После завершения цикла фильтр возвращается в рабочий режим без участия оператора, что упрощает эксплуатацию узла в малых котельных. Контроль режима осуществляется по двум манометрам — на входе и выходе фильтра, по индикатору качества умягчённой воды и по счётчику регенераций; при ручной схеме переключения оператор фиксирует моменты начала и завершения цикла в эксплуатационном журнале.

Электронасосный агрегат ВК-2/26 обеспечивает циркуляцию регенерационного раствора через эжектор и подачу отмывной воды в фильтр; конструкция насоса допускает работу с солевыми растворами концентрацией до 8 % без ускоренной коррозии проточной части. Для защиты от гидроударов в обвязке предусмотрены воздушники и обратные клапаны, что повышает надёжность работы установки в составе автоматизированной котельной без постоянного дежурного персонала.

Водоподготовительная установка ВПУ-3.0: преимущества

• Готовый блочный комплект на единой раме — монтаж в котельной без сборки из россыпи и без специальной подготовки фундамента.
• Производительность 3,0 м³/ч полностью покрывает подпитку котлов ДКВр-4 и КЕ-4 в типовой схеме с продувкой до 7 %.
• Рабочее давление 0,6 МПа и гидросопротивление 0,10-0,15 МПа — установка вписывается в стандартный диапазон давлений малых котельных без редуцирующего узла.
• Регенерация 5-8 % раствором NaCl — низкая стоимость реагента и безопасность для обслуживающего персонала.
• Габариты 2120×3220×1000 мм и масса до 920 кг — компактное размещение в типовом помещении водоподготовки.
• Углеродистая сталь корпуса и полимерное распределительное устройство — расчётный срок службы 20 лет, гарантия 18 месяцев.
• Заводское изготовление по чертежу 920 КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждой обвязки.

Водоподготовительная установка ВПУ-3.0: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-3.0 размещается в отдельном помещении водоподготовки и включается между линией исходной воды и питательным баком котла. Для полноценной работы малой паровой котельной рекомендуется следующее основное оборудование:

• Фильтр ФИПр-0,5-0,6-Na — Na-катионитный фильтр первой ступени для дублирующей или резервной линии умягчения.
• Фильтр ФИПа I 0,7-0,6 — осветлительный фильтр предварительной очистки от взвесей.
• Деаэратор ДА-3 — атмосферный деаэратор 3 т/ч для удаления растворённого кислорода после умягчения.
• Паровой котёл ДКВр-4-13С — типичный двухбарабанный потребитель умягчённой и деаэрированной воды.
• Паровой котёл КЕ-4-14С — котёл со слоевым сжиганием угля той же производительности.
• Паровой котёл ДСЕ-2,5-14ШП — газоплотный угольный котёл-партнёр для котельных на твёрдом топливе.

Точный состав комплекта поставки и количество позиций уточняйте при оформлении заказа исходя из тепловой схемы котельной и требований к качеству питательной воды.
