Водоподготовительная установка ВПУ-12.0

Водоподготовительная установка ВПУ-12.0 — крупная блочная Na-катионитовая установка умягчения воды производительностью 12,0 м³/ч для крупных промышленных и районных котельных. Водоподготовительная установка ВПУ-12.0 готовит подпиточную воду для паровых котлов 25 т/ч и водогрейных котельных тепловой мощностью до 35 МВт, обеспечивая стабильное снижение солей жёсткости при максимальных в линейке расходах водоподготовки.

Водоподготовительная установка ВПУ-12.0: назначение и область применения

Водоподготовительная установка ВПУ-12.0 предназначена для крупных производственных и районных котельных с двумя и более паровыми котлами 25 т/ч либо группами водогрейных котлов суммарной мощностью до 35 МВт. Установка работает с водой из артезианских скважин, городского водопровода и поверхностных источников после узла предварительной механической очистки и обеспечивает нормированное снижение жёсткости в режиме круглосуточной работы.

Конструкция и параметры узла соответствуют требованиям ГОСТ Р 53251-2009 «Оборудование водоочистное» и техническим условиям производителя. Производительность 12,0 м³/ч полностью покрывает подпитку котла ДЕ-25 или КЕ-25 на полной нагрузке с продувкой 5-7 % и обеспечивает запас мощности под подпитку тепловой сети крупного потребителя.

Целесообразно применять Водоподготовительную установку ВПУ-12.0 в типовых паровых котельных с двумя котлоагрегатами 25 т/ч, в крупных тепличных комплексах и на объектах химической, целлюлозно-бумажной и пищевой промышленности, где суточный расход подпитки превышает 200 м³.

Водоподготовительная установка ВПУ-12.0: устройство и принцип работы

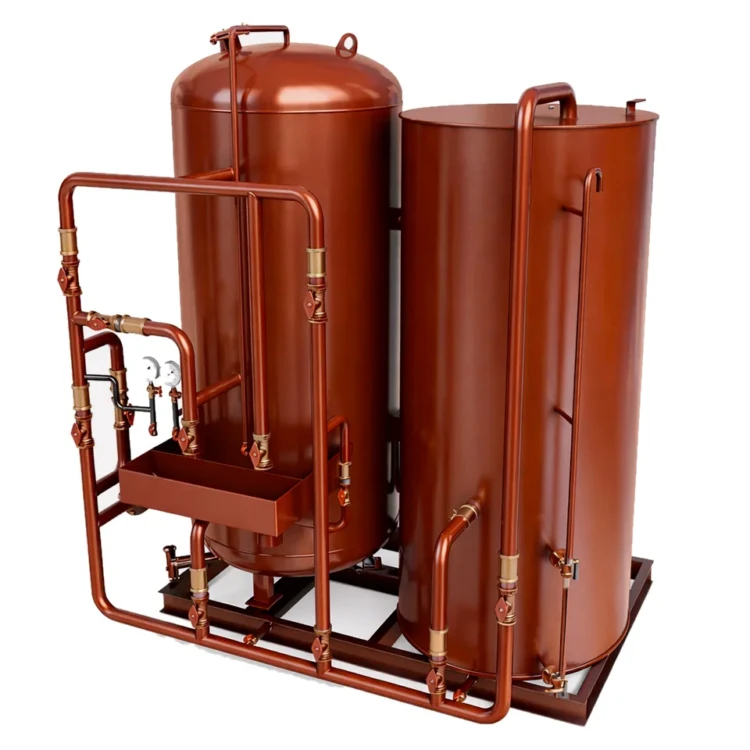

Водоподготовительная установка ВПУ-12.0 имеет блочное исполнение и комплектуется ионитным противоточным фильтром (ФИПр) условным диаметром около 1860 мм, баком-солерастворителем для приготовления регенерационного раствора, насосным агрегатом ВК-2/26, обвязочными трубопроводами и запорно-регулирующей арматурой. Все основные узлы смонтированы на единой раме либо на двух раздельных рамах при необходимости разнесения по помещению водоподготовки.

Принцип работы основан на параллельно-точном Na-катионировании. Исходная вода под рабочим давлением 0,6 МПа подаётся в верхнее распределительное устройство фильтра, проходит через слой катионита сверху вниз и выходит снизу умягчённой. Гидравлическое сопротивление фильтра в рабочем режиме составляет 0,10-0,15 МПа (1,0-1,5 кгс/см²), на входе в насос поддерживается давление 0,02 МПа, что обеспечивает стабильную работу узла без кавитационных явлений в насосе.

Регенерация катионита выполняется 5-8 % раствором поваренной соли, который готовится в баке-солерастворителе и подаётся в фильтр через эжектор насосным агрегатом ВК-2/26. Корпус фильтра, бак и трубопроводы изготавливаются из углеродистой стали, нижнее распределительное устройство — из полимерного материала с коррозионно-стойкими щелевыми колпачками. Фильтрующий материал и катионит поставляются отдельной позицией для удобства транспортировки и первичной загрузки на месте.

Цикл работы делится на четыре стадии: фильтрация умягчённой воды, взрыхление слоя катионита обратным потоком, регенерация солевым раствором сверху вниз и финальная отмывка осветлённой водой до нормативной концентрации хлоридов на сбросе. Контроль режима осуществляется по двум манометрам — на входе и выходе фильтра, а также по индикатору качества умягчённой воды и счётчику регенераций.

Электронасосный агрегат ВК-2/26 обеспечивает циркуляцию регенерационного раствора через эжектор и подачу отмывной воды в фильтр; конструкция насоса допускает работу с солевыми растворами концентрацией до 8 % без ускоренной коррозии проточной части.

Водоподготовительная установка ВПУ-12.0: преимущества

• Максимальная в линейке производительность — 12,0 м³/ч полностью покрывает подпитку котлов 25 т/ч с продувкой до 7 % и резервом для тепловой сети.
• Условный диаметр фильтра 1860 мм — увеличенная площадь фильтрования при той же высоте слоя, что обеспечивает стабильную обменную ёмкость на больших суточных расходах.
• Регенерация 5-8 % раствором поваренной соли — низкая стоимость реагента и безопасные условия для оператора.
• Гидравлическое сопротивление 0,10-0,15 МПа — установка вписывается в стандартный диапазон давлений крупной котельной без дополнительной подкачки.
• Габариты 2260×1860×2745 мм и масса до 1778 кг — установка размещается в типовом помещении водоподготовки крупной котельной без специального фундамента.
• Углеродистая сталь корпуса и полимерное распределительное устройство — расчётный срок службы 20 лет, гарантия 18 месяцев со дня ввода в эксплуатацию.
• Заводское изготовление КЗ «Сибкотломаш» г. Бийск с гидравлическим испытанием каждого блока обвязки.

Водоподготовительная установка ВПУ-12.0: применение в котельной

В составе котельной Водоподготовительная установка ВПУ-12.0 размещается в отдельном помещении водоподготовки между линией исходной воды и питательным баком котельной. Для полноценной работы паровой котельной максимальной для линейки мощности рекомендуется следующее основное оборудование:

• Фильтр ФИПа II 2,0-0,6 — двухкамерный осветлительный фильтр первой ступени для крупной котельной.
• Фильтр ФИПа II 2,6-0,6 — осветлительный фильтр большего диаметра для альтернативной схемы с раздельной обвязкой.
• Деаэратор ДА-50/15 — атмосферный деаэратор 50 т/ч с баком 15 м³ для удаления растворённого кислорода.
• Паровой котёл ДЕ-25-14ГМ-О — газо-мазутный котёл максимальной для серии ДЕ производительности.
• Паровой котёл ДКВр-20-13C — двухбарабанный котёл с топкой ТЧЗ для каскадных схем.
• Паровой котёл КЕ-25-14С — котёл со слоевым сжиганием угля и максимальной для серии КЕ производительностью.

Точный состав комплекта поставки уточняйте при оформлении заказа исходя из тепловой схемы и качества исходной воды конкретного объекта.
