Винт натяжной. Т22.02.001-02

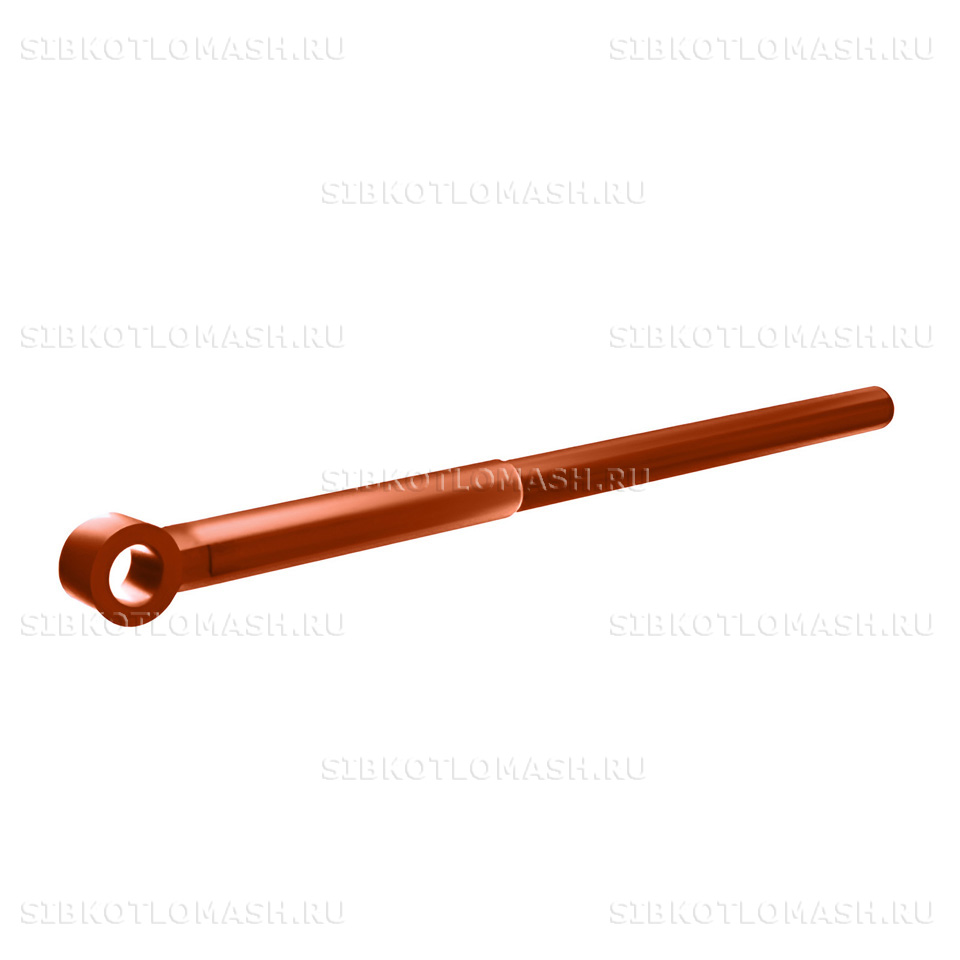

Винт натяжной Т22.02.001-02 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальной резьбовой винт длиной 570 мм, массой 5,8 кг — модификация среднего диапазона в типоряду натяжных винтов задней опоры колосникового полотна. Применяется на типоразмерах топок с промежуточным ходом регулировки натяжения цепей.

Винт натяжной: назначение и применяемость

Винт натяжной Т22.02.001-02 устанавливается в задней опоре колосникового полотна топки ТЧЗМ и обеспечивает регулировку натяжения бортовых цепей в среднем диапазоне хода. Длина 570 мм является промежуточной в серии: базовая Т22.02.001 (460 мм) и -01 (760 мм) перекрывают крайние позиции, а модификация -02 закрывает средние типоразмеры с типичным ходом регулировки натяжения.

Деталь применяется на топках ТЧЗМ и ТЛЗМ с задней опорой среднего диапазона. На одну топку устанавливается два винта Т22.02.001-02 — по одному с каждой стороны заднего вала Т298.01.090СБ. Регулировка натяжения производится синхронно с обеих сторон для исключения перекоса колосникового полотна и неравномерного износа звёздочек привода.

Условия работы — статическое осевое усилие до 50 кН при затяжке, вибрационные нагрузки от движущегося полотна, абразивная пыль в зоне резьбы. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Винт натяжной: материалы и изготовление

Винт натяжной Т22.02.001-02 изготавливается из стали 40Х по ГОСТ 4543-2016 — легированной улучшаемой марки с содержанием хрома 0,8–1,1 %. После закалки и среднего отпуска сталь 40Х показывает временное сопротивление разрыву порядка 980 МПа, что соответствует требованиям к натяжной арматуре котельного оборудования и обеспечивает работу без остаточных деформаций.

Технологический процесс включает черновую токарную обработку, термическую улучшающую обработку, чистовое точение по диаметру, нарезку метрической резьбы по всей длине и фрезерование шестигранной головки. Резьбовая часть длиной 570 мм требует контроля прямолинейности винта для исключения подклинивания при свинчивании с гайкой.

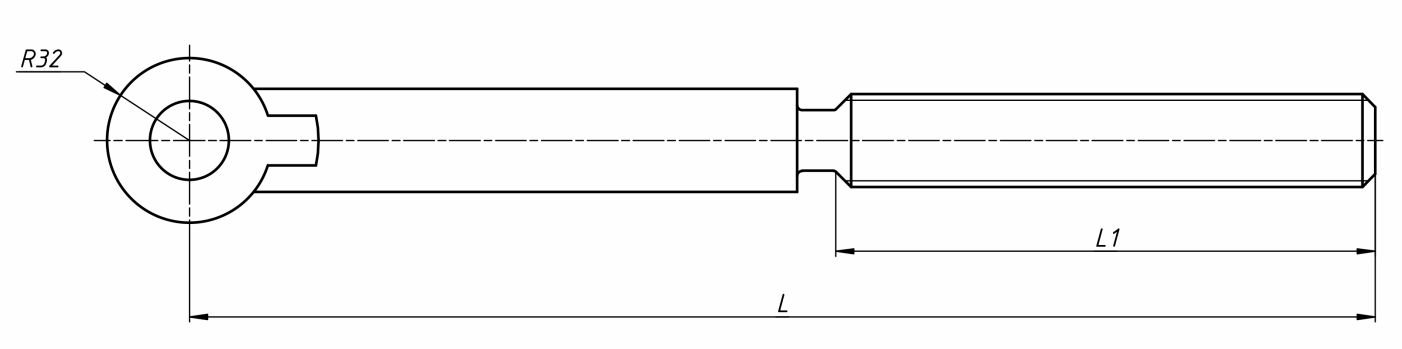

Габаритные размеры — Ø40 × L570 мм, масса 5,8 кг. По сравнению с базовой Т22.02.001 (460 мм) деталь длиннее на 110 мм, что отражено в массе и расширенном диапазоне регулировки. Срок службы при штатных режимах — не менее 30 000 часов наработки. Основной износ — стирание резьбы при многократных регулировках и забоины граней под ключ.

Контроль качества: визуальный осмотр резьбы и шестигранника, размерный контроль длины и диаметра, проверка геометрии резьбы калибром, проверка твёрдости после улучшающей термообработки в пределах НВ 235–262 для стали 40Х. Каждая партия сопровождается сертификатом на марку стали.

Винт натяжной: совместимое оборудование

Винт натяжной Т22.02.001-02 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Винт натяжной: заказ и доставка

Винт натяжной Т22.02.001-02 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом термообработки стали 40Х и нарезки резьбы. Минимальная партия не лимитирована: возможна как поштучная отгрузка, так и комплект из 2 винтов на одну заднюю опору.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или картонная коробка с обвязкой; резьба покрывается консервирующей смазкой и защищается полиэтиленовой плёнкой для предохранения от загрязнения при транспортировке. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими прокладками между винтами.

При оформлении заказа укажите номер чертежа Т22.02.001-02 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими модификациями серии (базовая Т22.02.001, -01 и -03) — это полный набор натяжных винтов разной длины для парка котельных с разными типоразмерами топок. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
