Уплотнение левое. Т15.01.002; 00.1629.016

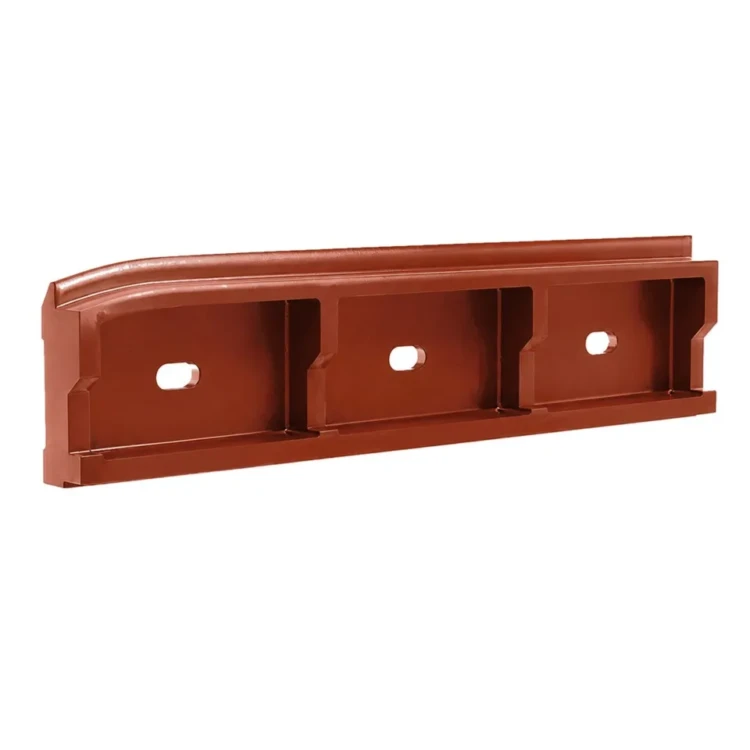

Уплотнение левое Т15.01.002 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой резинотканевую полосу длиной 670 мм, массой 14,7 кг, обеспечивающую герметизацию бокового зазора между колосниковым полотном и обмуровкой топки. Альтернативная заводская маркировка — 00.1629.016; обе нумерации относятся к одному изделию.

Уплотнение левое: назначение и применяемость

Уплотнение левое Т15.01.002 устанавливается с левой стороны топки ТЧЗМ и закрывает технологический зазор между подвижным колосниковым полотном и неподвижной обмуровкой. Без бокового уплотнения через щель идёт подсос холодного воздуха в зону горения, что снижает температуру слоя и КПД котла, а также проваливаются золовые частицы в подколосниковое пространство.

Деталь универсальная — подходит для трёх типоразмеров топок ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6 и ТЧЗМ-2,7/8,0. Это упрощает складскую логистику ремонтного парка котельной: одна позиция перекрывает потребности на все механические топки чешуйчатого типа в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС.

Уплотнение левое работает в условиях температурных перепадов и постоянного абразивного воздействия золы, поэтому изготавливается из специального резинотканевого материала с кордной армировкой. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Уплотнение левое: материалы и изготовление

Уплотнение левое Т15.01.002 изготавливается из резинотканевого композита — слоистого материала, в котором эластомерная матрица армирована тканевыми прокладками (кордной или капроновой основой). Такая конструкция сочетает упругость резины с прочностью текстильного армирования, что позволяет детали сохранять форму под нагрузкой и не разрушаться при тепловом расширении соседних узлов.

Технологический процесс включает каландрирование резиновой смеси, ламинирование с тканевыми прокладками, вулканизацию пакета под давлением, раскрой полосы по чертежу и вырубку крепёжных отверстий. Контроль качества: визуальный осмотр на отсутствие расслоений и пузырей, размерный контроль длины и толщины, проверка адгезии резины к корду.

Габариты — 670×120×30 мм по типовой геометрии бокового уплотнения, масса в комплекте 14,7 кг. Толщина обеспечивает заданное усилие прижима к колосниковому полотну, ширина перекрывает технологический зазор с запасом на температурное расширение. Срок службы при штатных режимах — не менее 10 000 часов наработки, после чего рекомендуется плановая замена.

Важная особенность резинотканевого пакета — устойчивость к циклической деформации в зоне контакта с подвижным полотном. При движении цепи и держателей колосников край уплотнения испытывает постоянное прижимное усилие и боковое скольжение, поэтому материал подобран с учётом коэффициента трения и сопротивления истиранию. Эксплуатационные испытания показывают, что замена бокового уплотнения требуется примерно один раз в полтора-два отопительных сезона при работе котла в номинальном режиме, и значительно реже при щадящей загрузке топки. Для повышения ресурса рекомендуется регулярная очистка зоны контакта от золовых отложений и проверка прижимной планки на отсутствие коробления.

Уплотнение левое: совместимое оборудование

Уплотнение левое Т15.01.002; 00.1629.016 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Уплотнение левое: заказ и доставка

Уплотнение левое Т15.01.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом цикла вулканизации и раскроя. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка вместе с правым уплотнением Т15.01.001 для планового ремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или картонная коробка с обвязкой; деталь укладывается в плоское положение для исключения деформации резинотканевой полосы при транспортировке. Для крупных партий доступна отгрузка контейнером с прокладкой между деталями.

При оформлении заказа укажите номер чертежа Т15.01.002 или альтернативный 00.1629.016 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие позиции — правое уплотнение Т15.01.001, среднее Т9.01.007 и задние Т22.01.001/002 — если требуется комплексный ремонт бокового и торцевого контура топки. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
