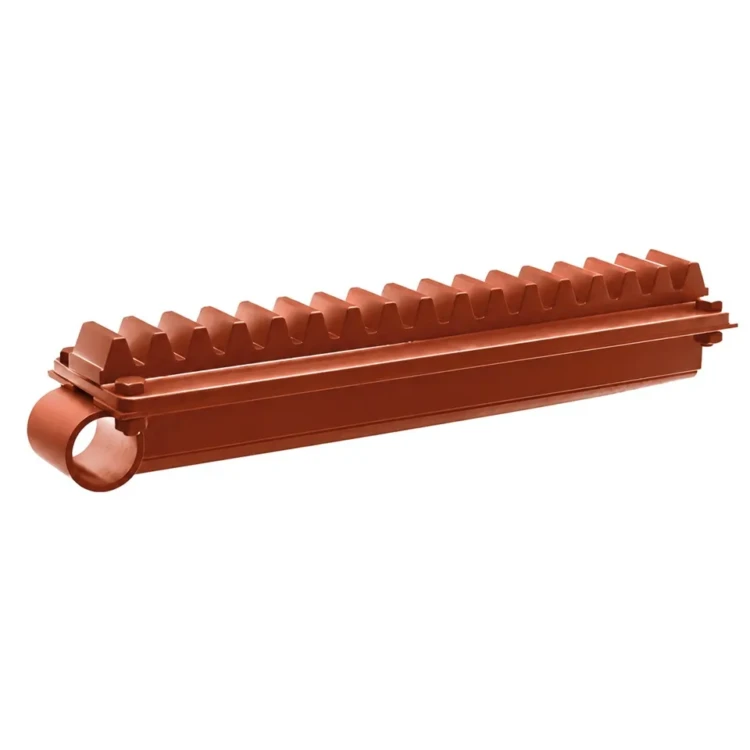

Штанга топки. 00.9457.019СБ

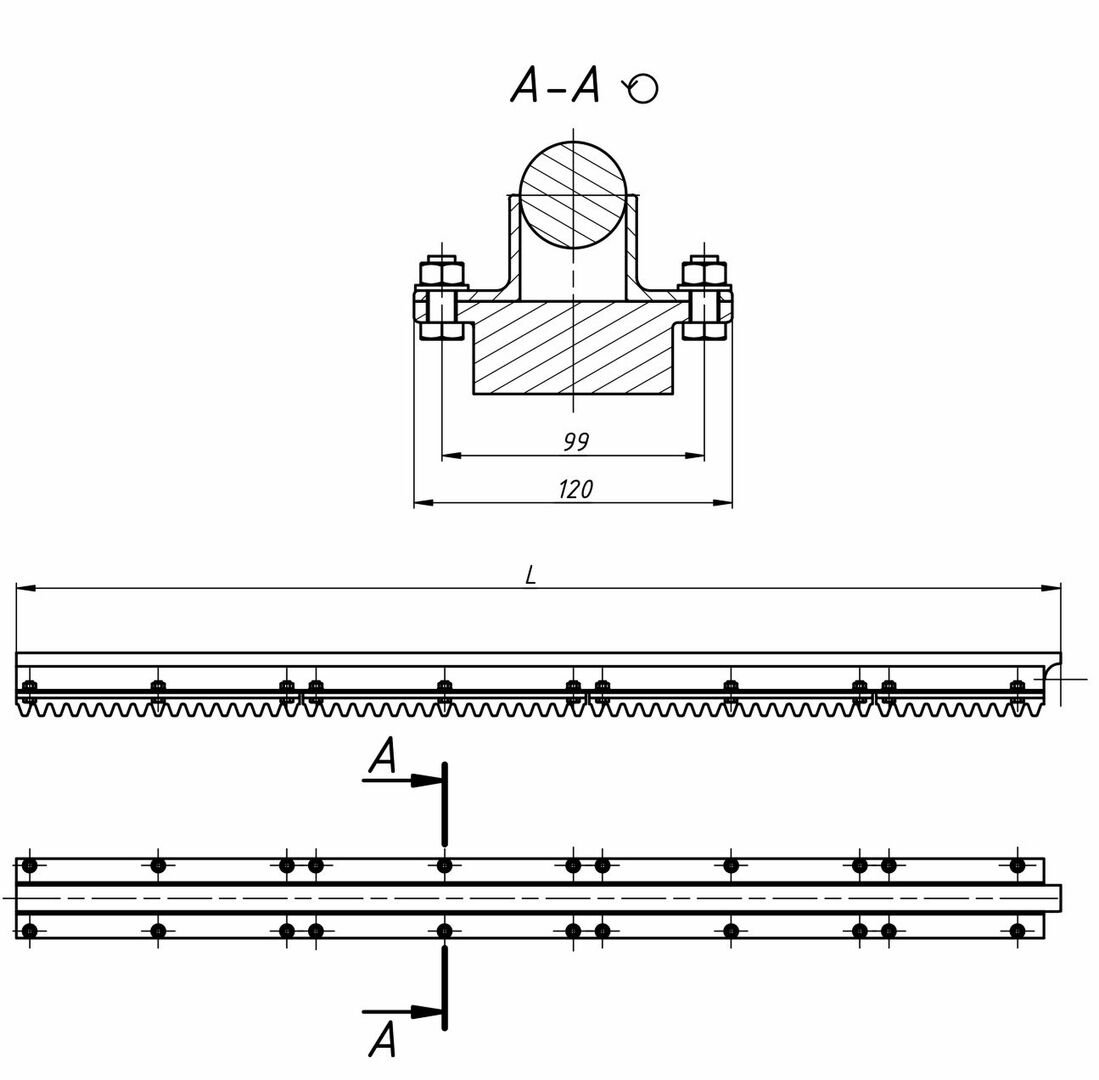

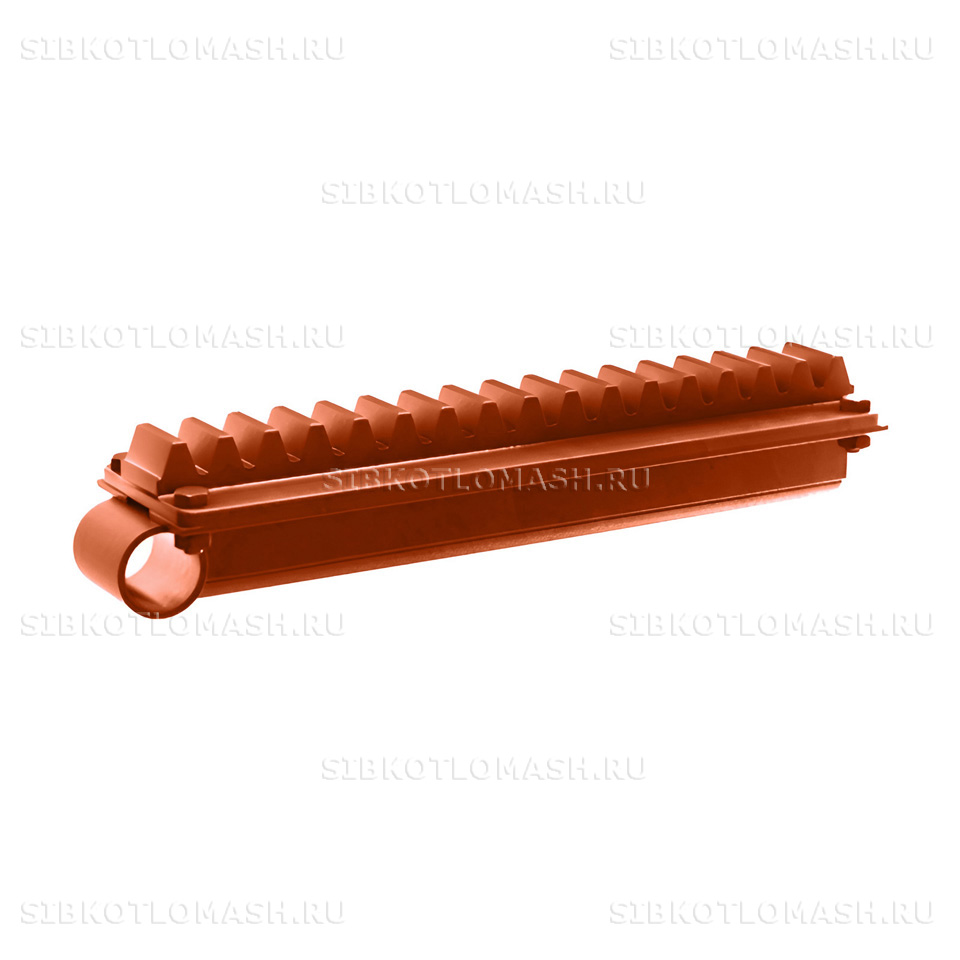

Штанга топки 00.9457.019СБ — узел в сборе, запасная часть механической топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Узел представляет собой стальную штангу длиной 1575 мм с приваренными элементами крепления, на которую монтируется шурующая планка для возвратно-поступательного движения по колосниковому полотну.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает корректное движение шурующей планки в направляющих и предотвращает заклинивание из-за деформации крепёжных кронштейнов. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Штанга топки: назначение и применяемость

Штанга топки 00.9457.019СБ применяется в составе механической топки с шурующей планкой типа ТШПм-1,5, ТШПм-2,0, ТШПм-1,5М и ТШПм-2,0М. Узел устанавливается на каретку привода и крепится к ней разъёмным соединением, а к свободному концу штанги монтируется шурующая планка через комплект крепёжных элементов. В рабочем цикле узел совершает возвратно-поступательное движение по направляющим, заставляя шурующую планку проталкивать слой топлива по колосниковому полотну и удалять прогоревший шлак в зольный бункер.

В рабочих условиях штанга воспринимает изгибные и ударные нагрузки от сопротивления слоя топлива, циклические термические напряжения от излучения горящего угля и абразивное истирание в зоне прохода через сальники корпуса топки. Климатическое исполнение по ГОСТ 15150-69 — У2, что позволяет эксплуатировать узел в условиях отрицательных температур котельных холодного климатического района без потери прочностных свойств.

Своевременная замена изношенных штанг сохраняет геометрию направляющих, предотвращает заклинивание шурующей планки и поддерживает производительность котельной установки.

Штанга топки: материалы и изготовление

Штанга топки 00.9457.019СБ изготавливается из конструкционной углеродистой стали Сталь 45 по ГОСТ 1050-2013 с временным сопротивлением на разрыв не менее 600 МПа и пределом текучести 355 МПа. Этот материал применяется для деталей механизмов, работающих под знакопеременной нагрузкой и обладает оптимальным сочетанием прочности, ударной вязкости и обрабатываемости резанием. Плотность стали — 7,85 г/см³, твёрдость в нормализованном состоянии — 170–215 HB.

Технологический процесс изготовления узла включает резку стального прутка или толстолистового проката на заготовки требуемой длины, токарную обработку штанги с протяжкой опорных шеек, сборку и сварку штанги с крепёжными элементами полуавтоматической сваркой в среде защитного газа, нормализацию для снятия сварочных напряжений и финишную механическую обработку посадочных мест под установку в направляющие топки. Сборочный узел контролируется на прямолинейность по всей длине 1575 мм, на отсутствие сварочных дефектов методом визуально-измерительного контроля и проверкой геометрии креплений по чертежу 00.9457.019СБ.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой обработанных поверхностей.

Штанга топки: совместимое оборудование

Штанга топки 00.9457.019СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,0М — модернизированный типоразмер средней топки серии М;
• Топка ТШПм-2,5 — родственное исполнение топки повышенной мощности (применяется со штангой увеличенной длины).

Узел также востребован при капитальном ремонте котельных установок типа КЕ-6,5 и КЕ-10 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.9457.019СБ. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Штанга топки: заказ и доставка

Штанга топки 00.9457.019СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает резку проката, токарную обработку, сборку и сварку узла, нормализацию для снятия сварочных напряжений и приёмочный контроль геометрии. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на полную замену по группе котельной.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает повреждение опорных шеек штанги при перевозке. Длинномерный узел длиной 1575 мм отгружается на удлинённом паллете либо в собственном деревянном ложементе. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.9457.019СБ, типоразмер топки ТШПМ и требуемое количество штанг. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей шурующей планки и кареток привода в составе одной отгрузки.
