Тяга шарнирная. 00.9457.049СБ

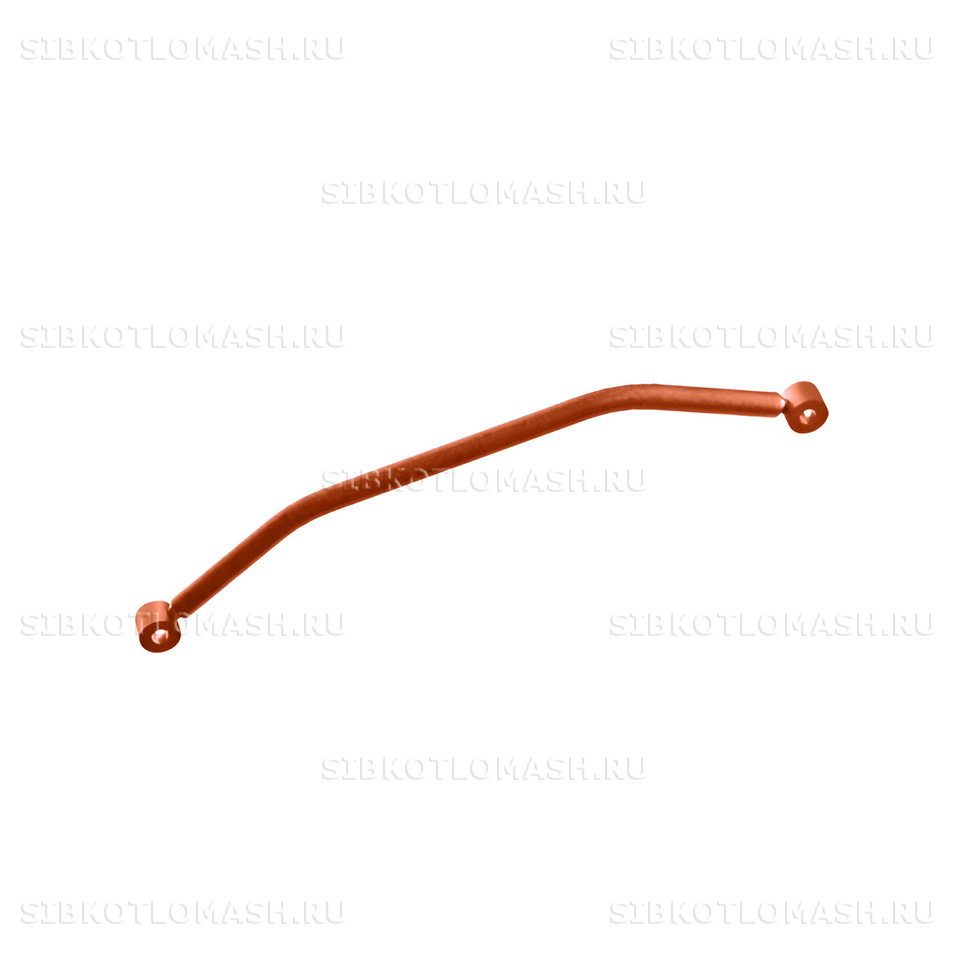

Тяга шарнирная 00.9457.049СБ — узел в сборе, запасная часть привода шурующей планки топки ТШПМ повышенной мощности производства КЗ «Сибкотломаш» г. Бийск. Тяга соединяет приводной кривошип с кареткой штанги шурующей планки и передаёт усилие возвратно-поступательного движения через два шарнирных пальца на концах.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает корректную передачу усилия от привода к шурующей планке без перекосов и предотвращает заклинивание шарниров. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Тяга шарнирная: назначение и применяемость

Тяга шарнирная 00.9457.049СБ применяется в составе привода шурующей планки топки ТШПм-2,5 и модернизированного исполнения ТШПм-2,5М повышенной мощности. Узел отличается от тяги для топок малой и средней мощности увеличенной до 1280 мм длиной и работает в паре с приводным кривошипом и кареткой штанги шурующей планки. На каждой топке устанавливается одна тяга, формирующая кинематическую связь между редуктором и штангой.

В рабочем цикле узел воспринимает циклические растягивающие и сжимающие усилия от сопротивления слоя топлива на колосниковом полотне, изгибные нагрузки от перекосов в шарнирах при износе вкладышей, а также ударные нагрузки при пуске и реверсе привода. Шарнирные пальцы работают в условиях абразивного износа от угольной пыли и циклической смазки. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных тяг сохраняет геометрию кинематики привода, предотвращает заедание шурующей планки в направляющих и поддерживает производительность котельной установки в номинальном режиме.

Тяга шарнирная: материалы и изготовление

Тяга шарнирная 00.9457.049СБ изготавливается из конструкционной углеродистой стали Сталь 45 по ГОСТ 1050-2013 с временным сопротивлением на разрыв не менее 600 МПа и пределом текучести 355 МПа. Этот материал применяется для деталей механизмов, работающих под знакопеременной нагрузкой и обеспечивает оптимальное сочетание прочности, ударной вязкости и обрабатываемости резанием. Плотность стали — 7,85 г/см³, твёрдость в нормализованном состоянии — 170–215 HB, шарнирные пальцы могут поставляться с поверхностной закалкой ТВЧ до 45–50 HRC по требованию заказчика.

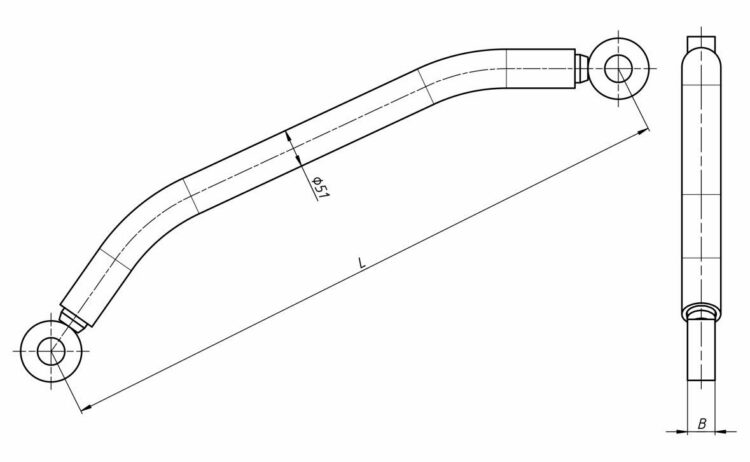

Технологический процесс изготовления узла включает резку круглого проката диаметром 60 мм на заготовки требуемой длины, токарную обработку шеек и концевых проушин с расточкой посадочных отверстий под шарнирные пальцы, сборку и сварку с проушинами полуавтоматической сваркой в среде защитного газа, нормализацию для снятия сварочных напряжений и финишную механическую обработку посадочных мест шарниров. Сборочный узел контролируется на прямолинейность по всей длине 1280 мм, на отсутствие сварочных дефектов методом визуально-измерительного контроля и проверкой межцентрового расстояния шарнирных отверстий по чертежу 00.9457.049СБ с допуском не более 0,5 мм.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой обработанных поверхностей и заглушками шарнирных отверстий.

Тяга шарнирная: совместимое оборудование

Тяга шарнирная 00.9457.049СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-2,5 — базовое исполнение механической топки повышенной мощности с шурующей планкой;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением;
• Топка ТШПм-2,0М — родственное исполнение средней топки серии М (в специальных модификациях с увеличенным ходом планки);
• Топка ТШПм-2,0 — базовое исполнение средней топки (применяется с тягой 00.9457.044СБ меньшей длины);
• Топка ТШПм-1,5М — родственный типоразмер для специальных модификаций привода.

Узел также востребован при капитальном ремонте котельных установок типа КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ повышенной мощности. Совместимость подтверждается контрольной примеркой по чертежу 00.9457.049СБ и проверкой межцентрового расстояния. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Тяга шарнирная: заказ и доставка

Тяга шарнирная 00.9457.049СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает резку круглого проката, токарную обработку шеек и проушин, сборку и сварку, нормализацию для снятия сварочных напряжений и приёмочный контроль межцентрового расстояния. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на полную замену по группе котельной.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает повреждение посадочных мест шарниров при перевозке. Длинномерный узел отгружается на удлинённом паллете либо в собственном деревянном ложементе. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.9457.049СБ, типоразмер топки ТШПм-2,5 или ТШПм-2,5М и требуемое количество тяг. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (штанги топки, шурующей планки, шарнирных пальцев) в составе одной отгрузки.
