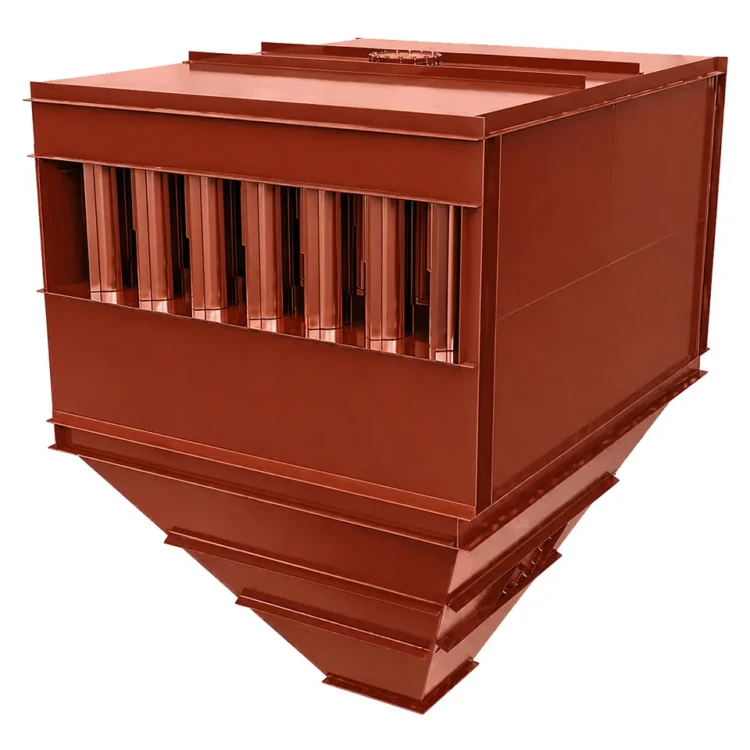

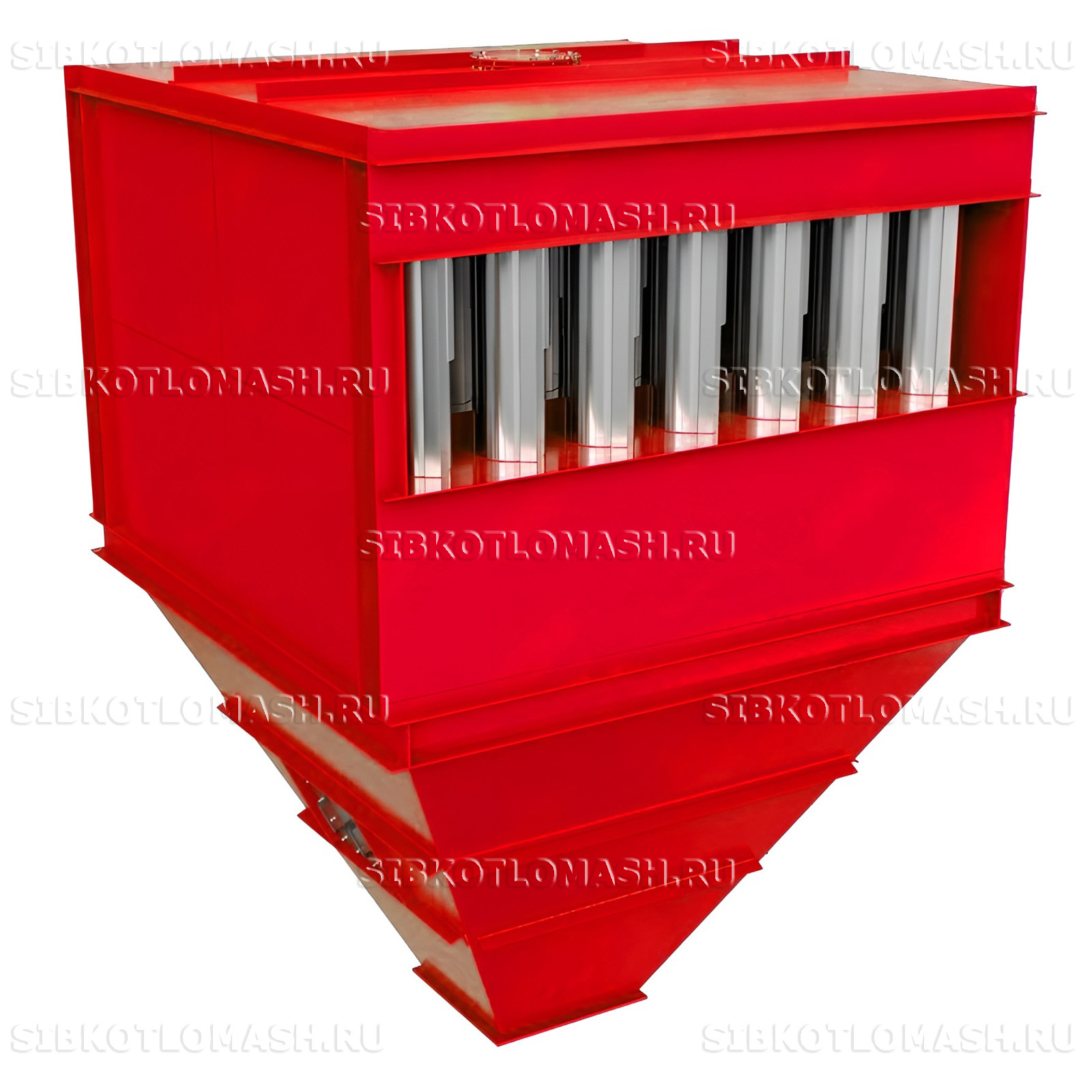

Циклон батарейный ЦБ-42М

«Циклон батарейный ЦБ-42М» — модернизированная версия ЦБ-42 с повышенным до 92 % коэффициентом очистки и четырёхзаходным завихрителем для котельных с паровыми котлами 6,5 т/ч серий ДКВр-6,5-13 и КЕ-6,5-14СО на каменном и буром угле. Производительность 23 000–30 000 м³/ч, расчётная температура газов 300 °С.

Циклон батарейный ЦБ-42М: назначение и область применения

Циклон батарейный ЦБ-42М предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей котельных промышленной и коммунальной энергетики, устанавливается между экономайзером и дымососом перед выбросом газов в атмосферу.

Основная область применения — котельные с паровыми котлами 6,5 т/ч серий ДКВр-6,5-13, КЕ-6,5-14С-О и КЕ-6,5-14МТ-О при сжигании каменного и бурого угля. Модернизированный вариант ЦБ-42М заменяет базовый ЦБ-42 на объектах с повышенными требованиями по выбросам — модель обеспечивает гарантированный 92 % коэффициент очистки за счёт четырёхзаходного завихрителя, обеспечивающего равномерное распределение запылённого потока по 42 циклонным элементам.

Применяется на промышленных котельных машиностроительных, металлургических и химических предприятий, городских районных котельных средней мощности, агропромышленных комплексов с собственной паровой котельной 6,5 т/ч. Циклон батарейный ЦБ-42М рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Аппарат востребован при модернизации существующих котельных, где базовая модель ЦБ-42 не обеспечивает требуемую эффективность очистки выбросов.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-42М: устройство и принцип работы

Циклон батарейный ЦБ-42М имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с четырёхзаходным тангенциальным завихрителем — главное отличие от базовой модели ЦБ-42. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 42 циклонных элемента диаметром 245 мм с улучшенными винтовыми завихрителями.

Принцип сепарации основан на инерционном осаждении золы во вращающемся потоке, но с равномерным распределением запылённого газа по всем элементам за счёт четырёхзаходного входного устройства. Дымовые газы со скоростью 20–25 м/с подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 23 000–30 000 м³/ч, коэффициент очистки 92 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 100 кгс/м², допустимая запылённость до 600 г/м³, расчётное давление внутри 4 кПа. Габариты 2355×2300×3300 мм, масса 4419 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится непрерывно скребковым транспортёром в общую систему золоудаления — для аппарата такой производительности периодическая ручная выгрузка нерациональна. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон батарейный ЦБ-42М: преимущества

• Гарантированный коэффициент очистки 92 % за счёт четырёхзаходного завихрителя
• Равномерное распределение запылённого потока по 42 элементам — стабильная работа на пиковой нагрузке
• Допустимая запылённость до 600 г/м³ — работа с высокозольными бурыми углями
• Расчётная температура 300 °С с запасом по реальным условиям эксплуатации
• Корпус увеличен по сравнению с ЦБ-42 — масса 4419 кг против 2920 кг базовой модели
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ
• Срок изготовления от 20–30 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон батарейный ЦБ-42М: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-42М рекомендуется следующее оборудование:

• Паровой котел ДКВр-6,5-23С — двухбарабанный котёл паропроизводительностью 6,5 т/ч
• Паровой котел КЕ-6,5-14С — котёл серии КЕ с топкой ТЛЗМ
• Дымосос ДН-13-1500 — тяговый агрегат под производительность 23 000–30 000 м³/ч
• Вентилятор ВДН-13-1500 — дутьевой вентилятор для угольной топки 6,5 т/ч

Подбор циклона батарейного ЦБ-42М под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
