Циклон батарейный ЦБ-30

Циклон батарейный ЦБ-30 — многоэлементный батарейный циклон сухой очистки газов для котельных агрегатов, работающих на твёрдом топливе. Циклон батарейный ЦБ-30 предназначен для улавливания летучей золы и твёрдых частиц топлива из дымовых газов паровых и водогрейных котлов. Производительность по очищаемым газам — 18000 м³/ч, степень очистки — не менее 80%. Аппарат состоит из 30 циклонных элементов, объединённых в единый батарейный блок.

Циклон батарейный ЦБ-30 применяется как первая ступень газоочистки в котельных на угле, торфе, дровах и других видах твёрдого топлива. Аппарат устанавливается на газоходе котла до дымососа и обеспечивает сухое улавливание крупных и средних фракций золы без применения воды. Уловленная зола ссыпается в бункер и периодически выгружается в золовой транспорт или контейнер.

Технические характеристики циклона батарейного ЦБ-30

Циклон батарейный ЦБ-30 рассчитан на производительность 18000 м³/ч по дымовым газам при температуре до 400 °С. Степень очистки газов — не менее 80% для частиц размером крупнее 20 мкм. Количество циклонных элементов — 30 шт. Масса аппарата — 2857 кг, габаритные размеры — 1995х1930х3110 мм. Гидравлическое сопротивление — не более 500 Па. Для применения на котлах другой производительности в серии предусмотрен циклон батарейный ЦБ-42.

Аппарат применяется в котельных, работающих на каменном и буром угле, антраците, торфе, щепе и их смесях. Допустимая запылённость газов на входе — до 60 г/м³. Температура дымовых газов на входе — до 400 °С. Содержание смолистых веществ и влажность газов не должны вызывать залипание золы на элементах. Аппарат выполняется в общепромышленном климатическом исполнении, рассчитан на работу в помещении котельной или в наружном исполнении с теплоизоляцией газоходов.

Конструкция и принцип работы

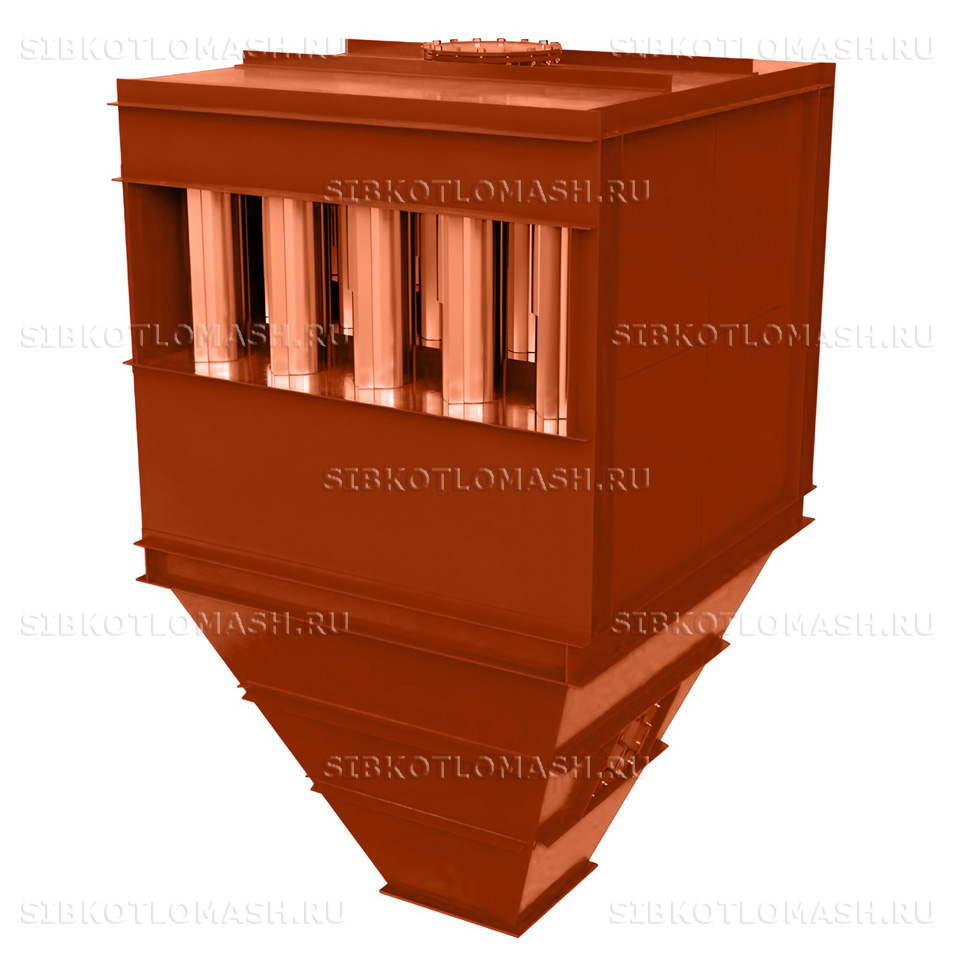

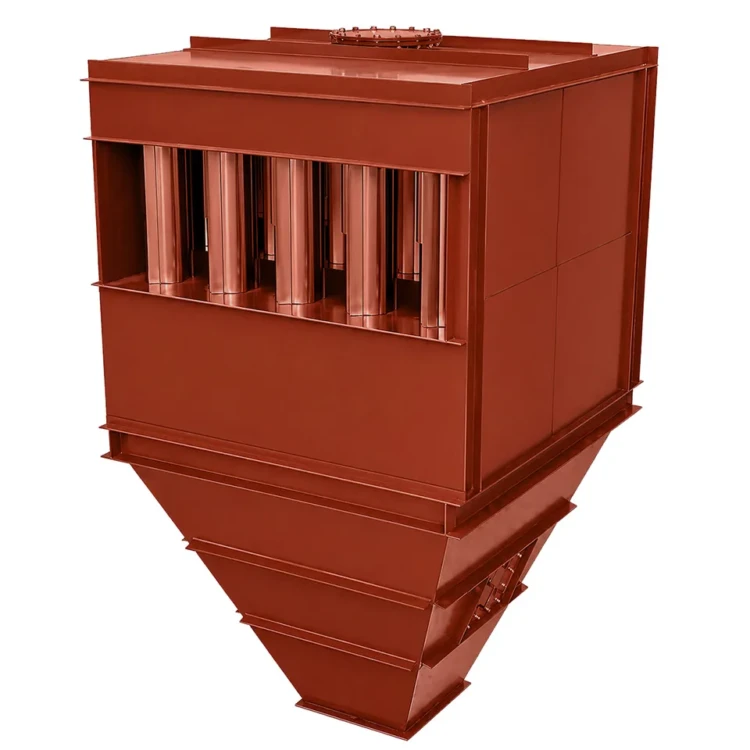

Циклон батарейный ЦБ-30 состоит из корпуса с газораспределительными камерами (входной и выходной), 30 цилиндрических циклонных элементов и общего пылесборного бункера. Корпус сварной из листовой конструкционной стали. Каждый циклонный элемент представляет собой отдельный циклон с тангенциальным (или лопастным) вводом газа и центральной выхлопной трубой. Все элементы параллельно включены между входной и выходной камерами.

Принцип работы — центробежное осаждение частиц золы. Дымовые газы поступают во входную камеру, равномерно распределяются по всем циклонным элементам и закручиваются в каждом из них с помощью лопастного закручивателя. Под действием центробежных сил частицы золы отбрасываются к стенкам циклонных элементов и ссыпаются вниз в общий бункер. Очищенные газы выходят через центральные трубы в выходную камеру и далее направляются к дымососу.

Применение в котельных

Циклон батарейный ЦБ-30 применяется совместно с котлами серий КЕ, ДКВр, ДЕ, КВм, ДКВР при работе на угле и других видах твёрдого топлива. Батарейный циклон используется как самостоятельная ступень очистки или в сочетании с мокрыми золоуловителями серии ЗУ в двухступенчатых системах газоочистки. Установка обеспечивает выполнение требований санитарных норм к выбросам твёрдых частиц в атмосферу.

Аппарат устанавливается в разрыв газохода между котлом и дымососом. Выгрузка золы из бункера — шнековым транспортёром, пневмотранспортом или вручную через затвор. Бункер рассчитан на хранение суточного количества уловленной золы и оборудован указателем уровня. Периодическая выгрузка предотвращает вторичный унос осевших частиц потоком газа.

Монтаж и техническое обслуживание

Циклон батарейный ЦБ-30 монтируется на газоходе котла в соответствии с монтажным чертежом, поставляемым в комплекте. Аппарат устанавливается на опорную раму или подвешивается к строительным конструкциям. Присоединение к газоходам — фланцевое. Перед пуском проверяют герметичность корпуса, газоходов и бункерных затворов, а также правильность работы бункерного затвора и золового транспорта. Техническое обслуживание — регулярная выгрузка золы из бункера и осмотр циклонных элементов на предмет износа и засорения. Среднегодовой ресурс — не менее 8000 ч между ремонтами.

Поставка и комплектация

Циклон батарейный ЦБ-30 поставляется в сборе или блоками (при крупных габаритах). Габаритные размеры — 1995х1930х3110 мм, масса — 2857 кг. В комплект поставки входят: корпус с циклонными элементами и пылесборным бункером, газоходные патрубки, бункерный затвор, монтажные опоры, паспорт и руководство по эксплуатации. Доставка автомобильным или железнодорожным транспортом. Конструкция соответствует ГОСТ 15150-69 по климатическому исполнению УХЛ1.
