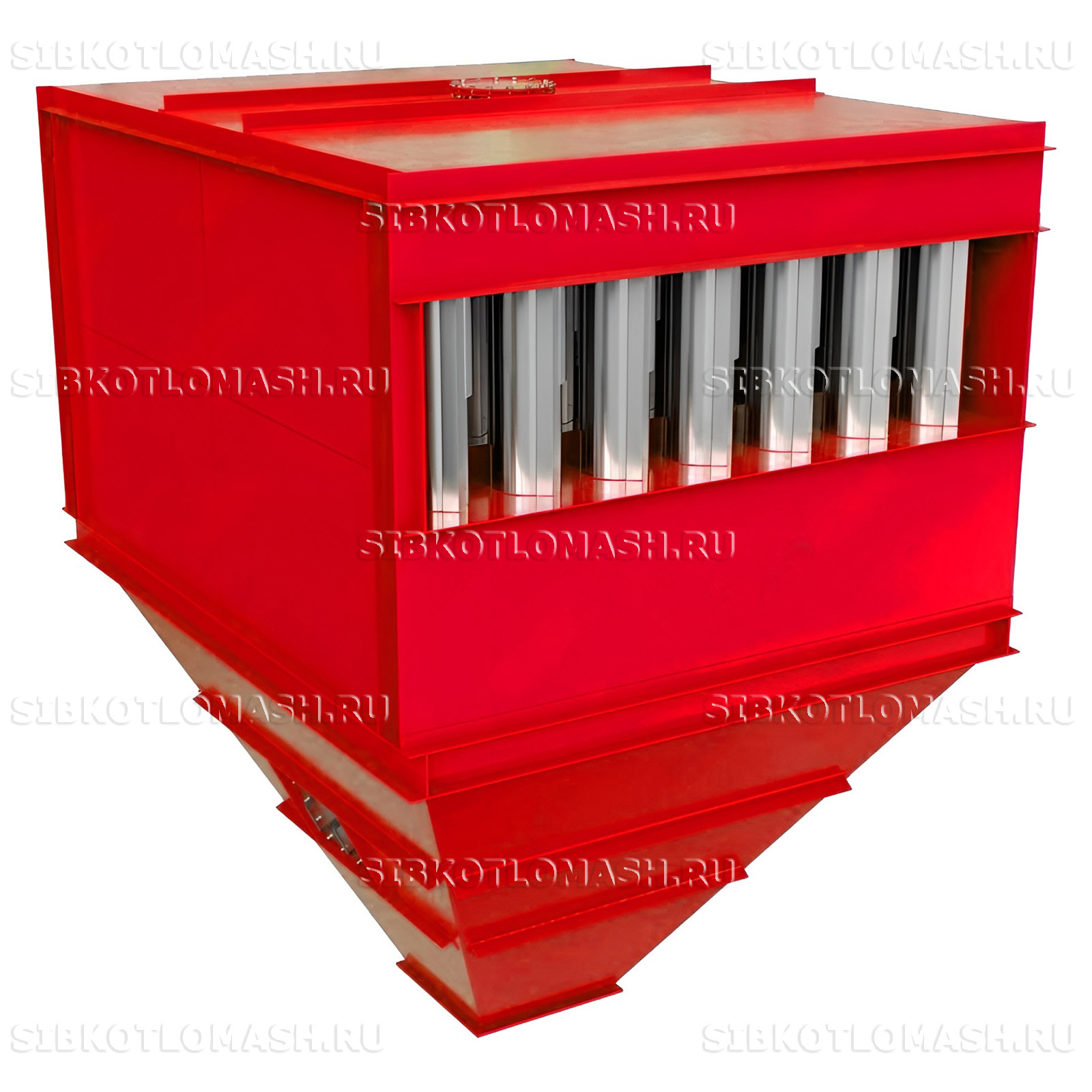

Циклон батарейный ЦБ-49М

«Циклон батарейный ЦБ-49М» — модернизированная версия ЦБ-49 с повышенным до 92 % коэффициентом очистки и четырёхзаходным завихрителем для крупных котельных с паровыми котлами 10 т/ч серий ДКВр-10-13 и КЕ-10-14С на каменном и буром угле. Производительность 30 000–36 000 м³/ч, расчётная температура газов 300 °С.

Циклон батарейный ЦБ-49М: назначение и область применения

Циклон батарейный ЦБ-49М предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей крупных промышленных котельных, устанавливается между экономайзером и дымососом перед выбросом газов в атмосферу.

Основная область применения — котельные с паровыми котлами 10 т/ч серий ДКВр-10-13 и КЕ-10-14С при сжигании каменного и бурого угля. Модернизированный вариант ЦБ-49М заменяет базовый ЦБ-49 на объектах с повышенными требованиями по выбросам — модель обеспечивает гарантированный 92 % коэффициент очистки за счёт четырёхзаходного завихрителя, обеспечивающего равномерное распределение запылённого потока по 49 циклонным элементам.

Применяется на крупных промышленных котельных металлургических, машиностроительных, химических, нефтеперерабатывающих предприятий, городских ТЭЦ малой мощности. Циклон батарейный ЦБ-49М рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. На объектах с двумя котлами 10 т/ч устанавливается параллельная батарея из двух аппаратов, что обеспечивает резерв и возможность поочерёдного обслуживания.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-49М: устройство и принцип работы

Циклон батарейный ЦБ-49М имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с четырёхзаходным тангенциальным завихрителем — главное отличие от базовой модели ЦБ-49. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 49 циклонных элементов диаметром 245 мм с улучшенными винтовыми завихрителями.

Принцип сепарации основан на инерционном осаждении золы во вращающемся потоке, но с равномерным распределением запылённого газа по всем элементам за счёт четырёхзаходного входного устройства. Дымовые газы со скоростью 20–25 м/с подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 30 000–36 000 м³/ч, коэффициент очистки 92 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 100 кгс/м², допустимая запылённость до 600 г/м³, расчётное давление внутри 4 кПа. Габариты 2705×2315×3380 мм, масса 4866 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится непрерывно скребковым транспортёром или пневмо- гидрозолоудалением — для аппарата такой производительности периодическая ручная выгрузка нерациональна. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон батарейный ЦБ-49М: преимущества

• Гарантированный коэффициент очистки 92 % за счёт четырёхзаходного завихрителя
• Равномерное распределение запылённого потока по 49 элементам — стабильная работа на пиковой нагрузке
• Допустимая запылённость до 600 г/м³ — работа с высокозольными бурыми углями
• Расчётная температура 300 °С с запасом по реальным условиям эксплуатации крупной котельной
• Корпус увеличен по сравнению с ЦБ-49 — масса 4866 кг против 4084 кг базовой модели
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ
• Срок изготовления от 20–30 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон батарейный ЦБ-49М: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-49М рекомендуется следующее оборудование:

• Паровой котел ДКВр-10-13С — двухбарабанный котёл паропроизводительностью 10 т/ч
• Паровой котел КЕ-10-14С — котёл серии КЕ с топкой ТЛЗМ
• Дымосос ДН-15Х-1500 — тяговый агрегат под производительность 30 000–36 000 м³/ч
• Вентилятор ВДН-15Х-1500 — дутьевой вентилятор для угольной топки 10 т/ч

Подбор циклона батарейного ЦБ-49М под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
