Циклон батарейный ЦБ-42

«Циклон батарейный ЦБ-42» — золоулавливающий аппарат на 42 циклонных элементах диаметром 245 мм для котельных с паровыми котлами 6,5 т/ч серий ДКВр и КЕ при пиковом расходе газов или для котлов 10 т/ч в облегчённом режиме. Производительность 23 000–30 000 м³/ч, коэффициент очистки до 92 %, расчётная температура газов 300 °С. Чертёж 00.8315.004.

Циклон батарейный ЦБ-42: назначение и область применения

Циклон батарейный ЦБ-42 предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей котельных установок промышленной и коммунальной энергетики. Устанавливается между экономайзером и дымососом, обеспечивая батарейное золоулавливание перед выбросом газов в атмосферу или перед второй ступенью очистки.

Основная область применения — котельные с паровыми котлами 6,5 т/ч серий ДКВр-6,5-13 и КЕ-6,5-14СО, КЕ-6,5-14МТО при сжигании каменного и бурого угля. Аппарат рассчитан на повышенный расход газов 23 000–30 000 м³/ч, что соответствует пиковой нагрузке котла 6,5 т/ч или среднестатистическому режиму котла 10 т/ч. Применяется на промышленных котельных машиностроительных заводов, городских районных котельных, агропромышленных комплексов.

На котёл КЕ-25-14С устанавливается параллельная батарея из двух аппаратов ЦБ-42 — это типовое решение для крупных котельных с расходом газов 50 000–60 000 м³/ч. Циклон батарейный ЦБ-42 рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздушной среде рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-42: устройство и принцип работы

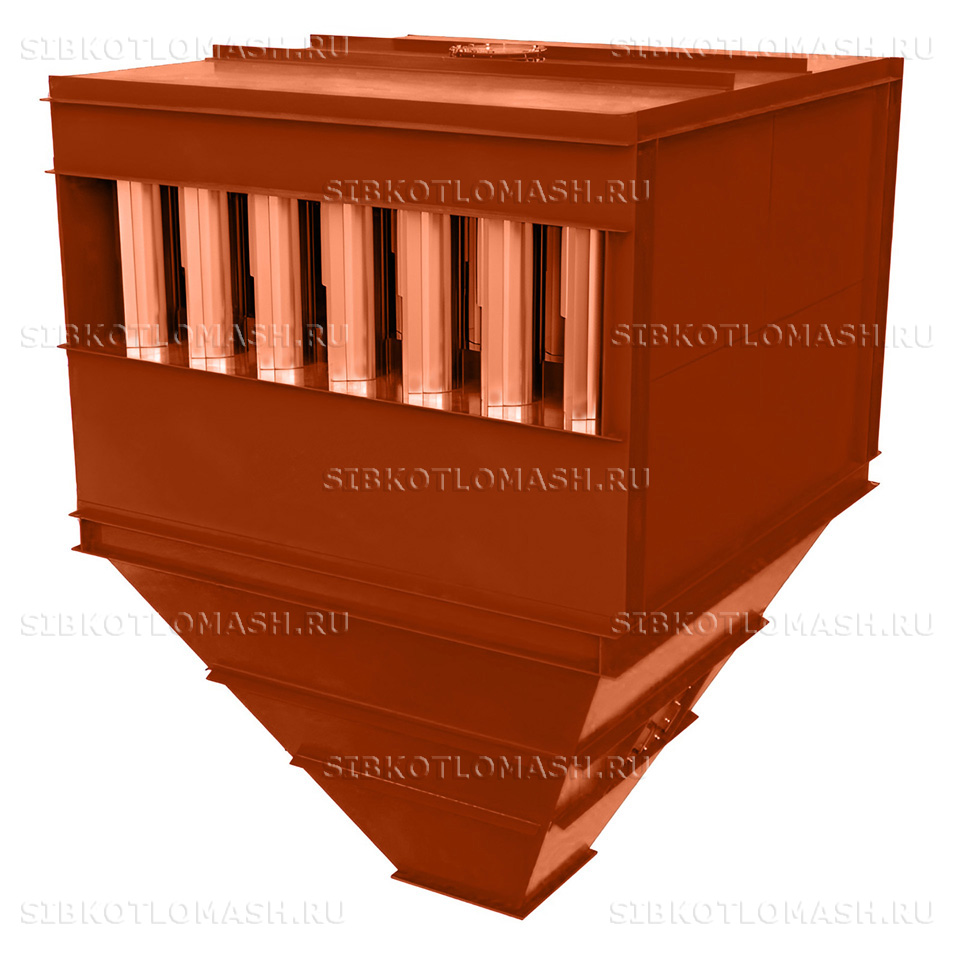

Циклон батарейный ЦБ-42 имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с тангенциальным завихрителем. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 42 циклонных элемента диаметром 245 мм с винтовыми завихрителями.

Принцип сепарации основан на инерционном осаждении золы во вращающемся потоке. Дымовые газы со скоростью 20–25 м/с тангенциально подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 23 000–30 000 м³/ч, коэффициент очистки 80–92 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 50–65 мм вод. ст., допустимая запылённость до 600 г/м³, расчётное давление внутри 4 кПа. Габариты 2355×2300×3180 мм, масса 2920 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится периодически через шиберный затвор или непрерывно скребковым транспортёром в общую систему золоудаления. Для котельных с круглосуточным режимом работы рекомендуется проектная схема с непрерывной откачкой золы. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты или металлоконструкции площадки.

Циклон батарейный ЦБ-42: преимущества

• 42 циклонных элемента в одном корпусе — равномерная загрузка и стабильная сепарация частиц от 5 мкм
• Коэффициент очистки до 92 % при оптимальной скорости газа 20–25 м/с в циклонных элементах
• Допустимая запылённость до 600 г/м³ — работа с высокозольными бурыми углями без снижения ресурса
• Расчётная температура 300 °С с запасом по реальным условиям 250–280 °С
• Низкое аэродинамическое сопротивление 50–65 мм вод. ст. — не перегружает дымосос ДН-13
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ, ремонт без замены корпуса
• Транспортная сборка блоками — монтаж на закладные элементы фундамента без капитального строительства
• Срок изготовления от 20 рабочих дней с поставкой заводской документации и сертификата ТР ТС 010/2011

Циклон батарейный ЦБ-42: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-42 рекомендуется следующее оборудование:

• Паровой котел ДКВр-6,5-23С — двухбарабанный котёл паропроизводительностью 6,5 т/ч
• Паровой котел КЕ-6,5-14С — котёл серии КЕ с топкой ТЛЗМ
• Дымосос ДН-13-1500 — тяговый агрегат под производительность 23 000–30 000 м³/ч
• Вентилятор ВДН-13-1500 — дутьевой вентилятор для угольной топки 6,5 т/ч

Подбор циклона батарейного ЦБ-42 под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. При работе с буроугольной золой, склонной к слипанию, периодическая ударная очистка бункера облегчает выгрузку через шиберный затвор. Состав и стоимость уточняйте при оформлении заказа.
