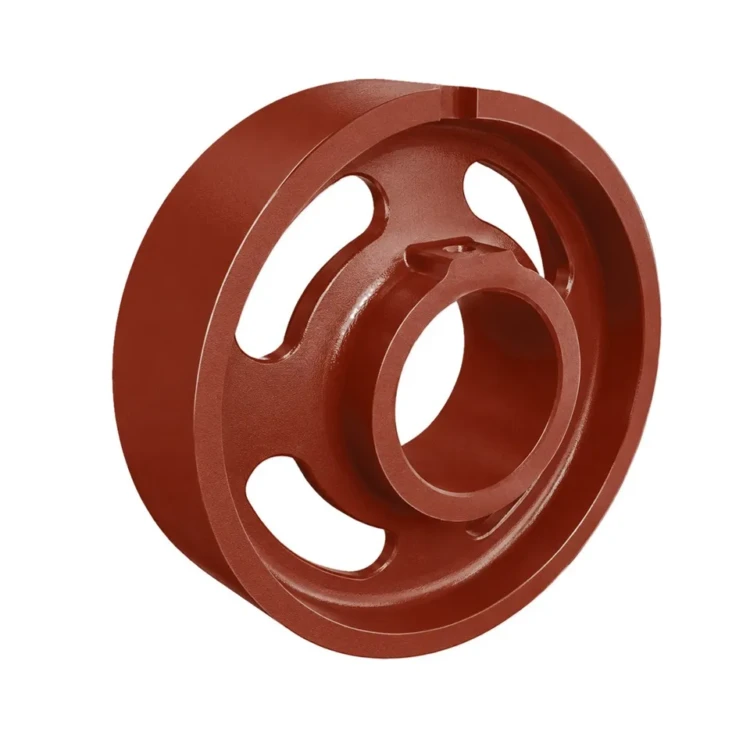

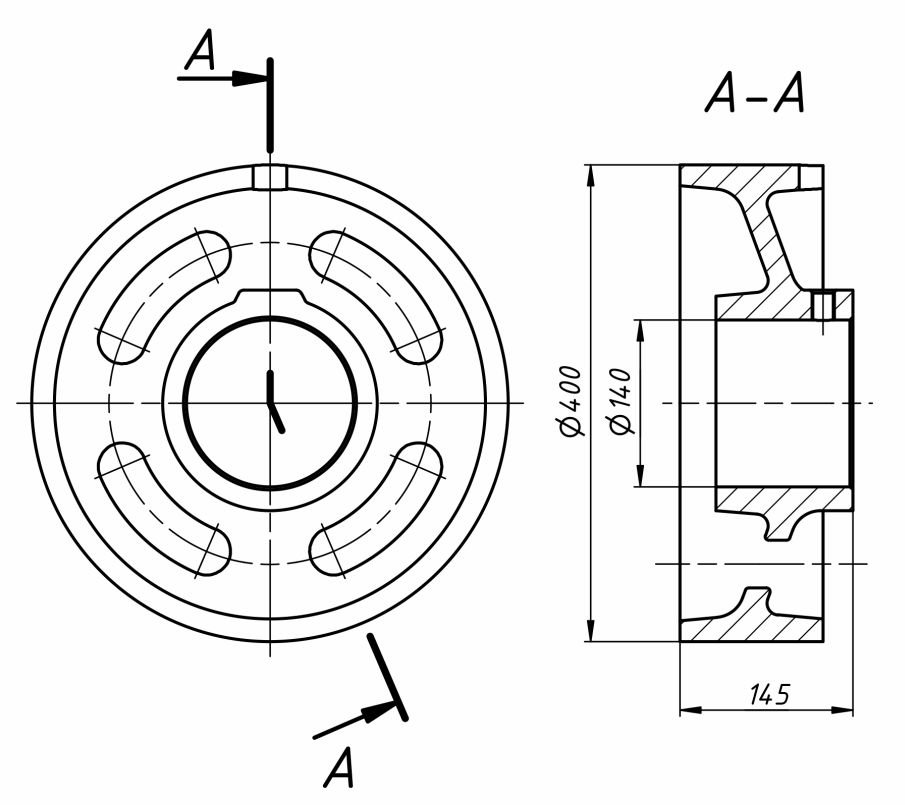

Шкив. Т9.03.002; 00.5645.053

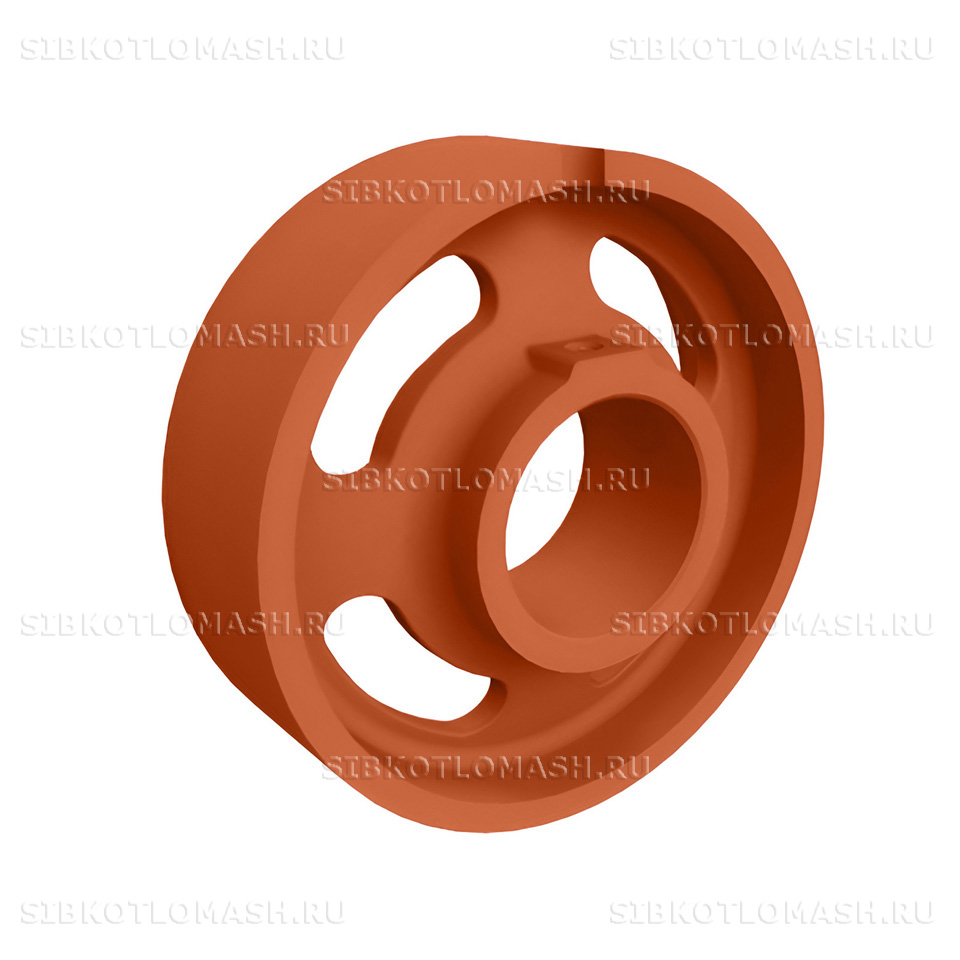

Шкив Т9.03.002 — запасная часть топки ТЧЗМ-2 производства КЗ «Сибкотломаш» г. Бийск. Деталь устанавливается на задний вал Т298.01.090 в средней части между боковыми шкивами и обеспечивает движение колосникового полотна. Аналог заводской нумерации — 00.5645.053; обе маркировки относятся к одному и тому же изделию с одинаковыми размерами и массой.

Шкив: назначение и применяемость

Шкив Т9.03.002 применяется в составе топки ТЧЗМ-2 с ленточным колосниковым полотном чешуйчатого типа. На задний вал между двумя бортовыми деталями устанавливается группа центральных шкивов — они принимают на себя продольную нагрузку от полотна и передают её на вал, исключая прогиб полотна между бортами.

Деталь работает в условиях высоких температур, постоянного механического износа и пульсирующих нагрузок при движении колосникового полотна. По этой причине изготовление ведётся по утверждённой конструкторской документации с пооперационным контролем геометрии посадочного отверстия и качества литья. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и на открытых площадках под навесом.

Типовая область применения — котельные с паровыми котлами серии ДЕ и КЕ, а также водогрейными КВ-ТС и КВм, оснащёнными механическими топками ТЧЗМ-2 в типоразмерах 2,7/4,0; 2,7/5,6; 2,7/6,5 и 2,7/8,0.

Шкив: материалы и изготовление

Шкив изготавливается из серого чугуна СЧ-10 по ГОСТ 1412-85 — литейного сплава с пластинчатым графитом, плотностью около 7,1 г/см³ и пределом прочности на растяжение не ниже 100 МПа. Чугун СЧ-10 обладает повышенной демпфирующей способностью и хорошо переносит длительные циклические нагрузки в паре «вал — деталь — колосниковое полотно».

Технологический процесс предусматривает литьё в песчано-глинистые формы с последующей механической обработкой посадочного отверстия под вал и торцевых поверхностей. Контроль качества включает визуальный осмотр на отсутствие литейных раковин и трещин, размерный контроль по чертежу Т9.03.002, а для ответственных партий — выборочную проверку твёрдости по Бринеллю.

Геометрия отливки — диск диаметром 412 мм и высотой 130 мм с центральным отверстием под посадку на задний вал. Масса готовой детали — 43,5 кг. Указанные размеры и масса полностью соответствуют чертежу и совпадают с альтернативной нумерацией 00.5645.053.

При длительной эксплуатации основной ресурсный износ приходится на посадочное отверстие в местах сопряжения с валом и на торцевые поверхности, контактирующие с соседними дисками на валу. По этой причине плановая замена группы выполняется одновременно с ревизией заднего вала Т298.01.090 и натяжных винтов Т22.02.001 — это позволяет восстановить геометрию узла в один цикл ремонта и исключить повторный демонтаж полотна. Ориентировочный ресурс детали при работе котла в номинальном режиме — не менее 25 000 часов наработки.

Шкив: совместимое оборудование

Шкив Т9.03.002; 00.5645.053 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — комплект центральных дисков на задний вал Т298.01.090
• Топка ТЧЗМ-2-2,7/5,6 — комплект центральных дисков на задний вал Т298.01.090
• Топка ТЧЗМ-2-2,7/6,5 — комплект центральных дисков на задний вал Т298.01.090
• Топка ТЧЗМ-2-2,7/8,0 — комплект центральных дисков на задний вал Т298.01.090
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Шкив: заказ и доставка

Шкив Т9.03.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на один задний вал требуется группа центральных дисков, поэтому возможны как поштучные отгрузки для замены отдельной детали, так и крупный опт для планового ремонта парка котельных.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; для крупных партий возможна отгрузка контейнером с креплением деталей мягкими стропами.

При оформлении заказа укажите номер чертежа Т9.03.002 (или альтернативный 00.5645.053) и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — бокового шкива Т220.04.005, держателей колосников, валиков и натяжных винтов.
