Ручка. 0-51-1

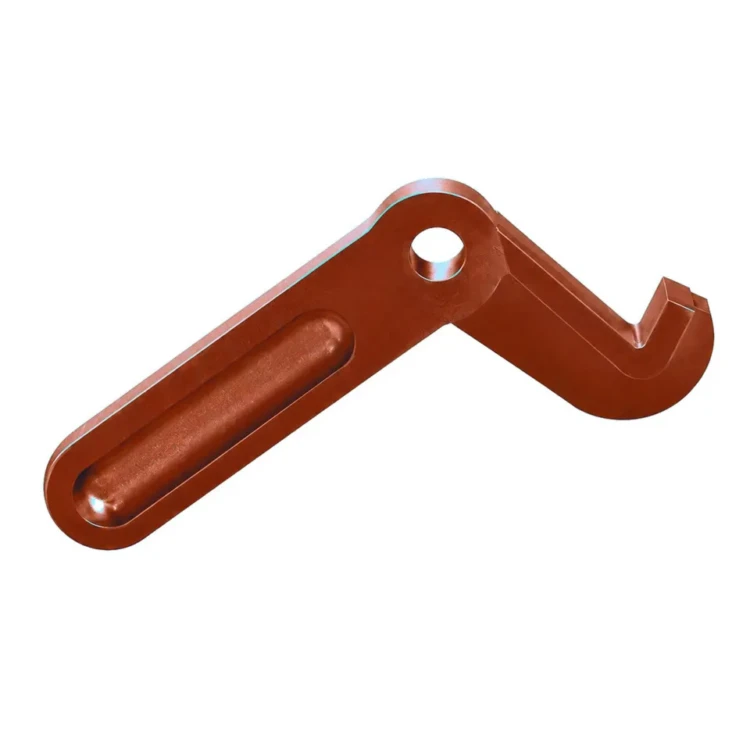

Ручка 0-51-1 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную скобу с двумя посадочными лапами и применяется в качестве удобной ручки для открывания и закрывания дверок топки оператором. Ручка устанавливается на шуровочную и зольниковую дверки топки.

Ручка: назначение и применяемость

Ручка по чертежу 0-51-1 в составе полумеханической топки ЗП-РПК выполняет функцию удобного обхвата дверки шуровочной или зольниковой при её открывании оператором во время чистки топки от шлака или подачи топлива на колосниковую решётку. Ручка эргономически расположена на дверке и позволяет открыть тяжёлую чугунную дверку с минимальным усилием при правильном захвате.

Ручка по чертежу 0-51-1 применяется в составе топок ЗП-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну топку устанавливается две ручки — по одной на шуровочную и зольниковую дверки. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — переменная ручная нагрузка от оператора при многократном открывании-закрывании дверок, температура на корпусе дверки до 250 °C во время рабочего режима топки, контакт с угольной пылью и шлаковыми отложениями. Под эти условия подобран материал и конструкция крепления ручки.

Ручка: материалы и изготовление

Ручка 0-51-1 изготавливается из конструкционной углеродистой стали Ст3 по ГОСТ 380. Эта марка стали достаточна для деталей ручного управления при умеренных нагрузках и хорошо переносит тепловые циклы работы топки. Сталь Ст3 хорошо обрабатывается резанием, гнётся и сваривается, что позволяет применять как поковку, так и сварную конструкцию из листового и круглого проката для изготовления ручки.

Технология изготовления зависит от партии и согласовывается с заказчиком. При поковочном исполнении заготовка получается из круглого проката с горячей штамповкой, после чего проходит механическую обработку посадочных лап. При сварном исполнении ручка собирается из листового материала и круглого прутка с заваркой угловых швов в среде защитного газа по ГОСТ 14771. Острые кромки скругляются радиусом не менее 2 мм для безопасности оператора.

Контроль качества каждой партии включает визуальный осмотр на отсутствие трещин и заусенцев, размерный контроль посадочных лап под крепёж к дверке, проверку прочности сварных швов и пробное гидравлическое нагружение партии для подтверждения прочности конструкции. На каждую партию оформляется паспорт ОТК и сертификат материала.

Антикоррозионная защита — однослойная грунт-эмаль на термостойкой основе либо чёрная термостойкая краска на кремнийорганической основе для деталей, работающих при температуре до 300 °C. Окраска выполняется после обезжиривания поверхности и абразивоструйной обработки.

Ручка как готовое изделие проходит выходной контроль работоспособности на стенде — собранную дверку с установленной ручкой нагружают усилием, имитирующим ручной обхват оператором, и проверяют отсутствие деформации крепёжных лап и нарушения прочности сварных швов соединения ручки с дверкой. Допускается лёгкая упругая деформация без остаточных следов после снятия нагрузки.

Ручка: совместимое оборудование

Ручка 0-51-1 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топка с ручной поворотной колосниковой решёткой 1,525 м для котлов малой мощности
• Топка ПТЛ-РПК-2-1,8-2,135 — полумеханическая топка ПТЛ-РПК с активной площадью 2,135 м
• Топка ПТЛ-РПК-2-2,66-2,44 — полумеханическая топка увеличенного типоразмера с шириной решётки 2,66 м
• Топка ПТЛ-РПК-2-2,66-3,66 — полумеханическая топка ПТЛ-РПК с активной площадью 3,66 м для котлов 4 т/ч
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч, штатно комплектуется топкой ПТЛ-РПК для сжигания каменного угля

Ручка 0-51-1 — типовая деталь колосникового полотна и зольникового узла полумеханической топки ПТЛ-РПК. Сопутствующие запчасти (плиты зольниковые, плиты шуровочные, плиты фронтальные, балки колосниковые, рычаги, ручки) — в каталоге запчасти топок ЗП-РПК. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Ручка: заказ и доставка

Ручка 0-51-1 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 5 до 10 рабочих дней с учётом раскроя проката, поковки либо сварки заготовки, очистки сварных швов, контроля геометрии и финишной окраски термостойкой краской.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой или картонная коробка для малых партий с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,0 или ЗП-РПК-3,0) и количество ручек. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих узла дверки — петель, запорных механизмов и крепежа.
