Рейка. 00.4260.001

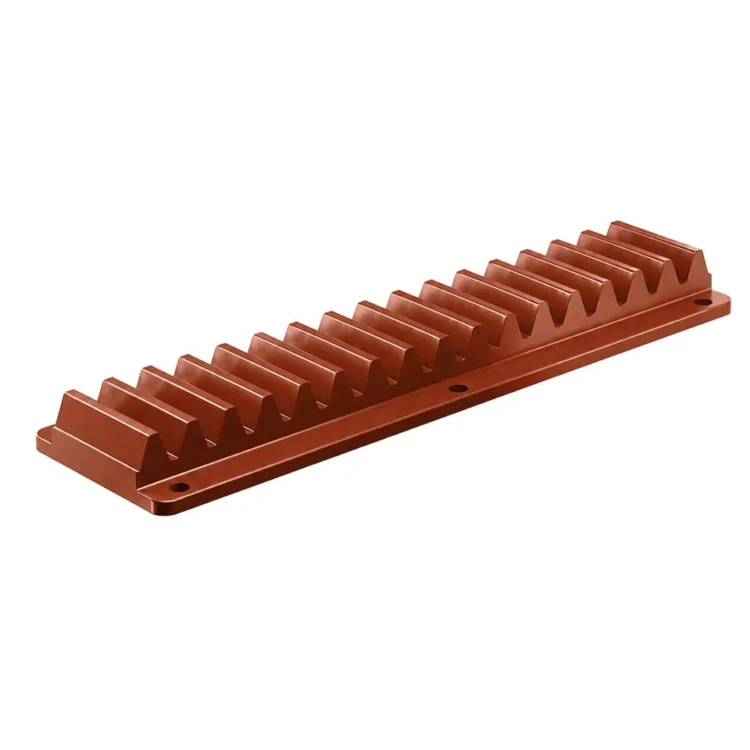

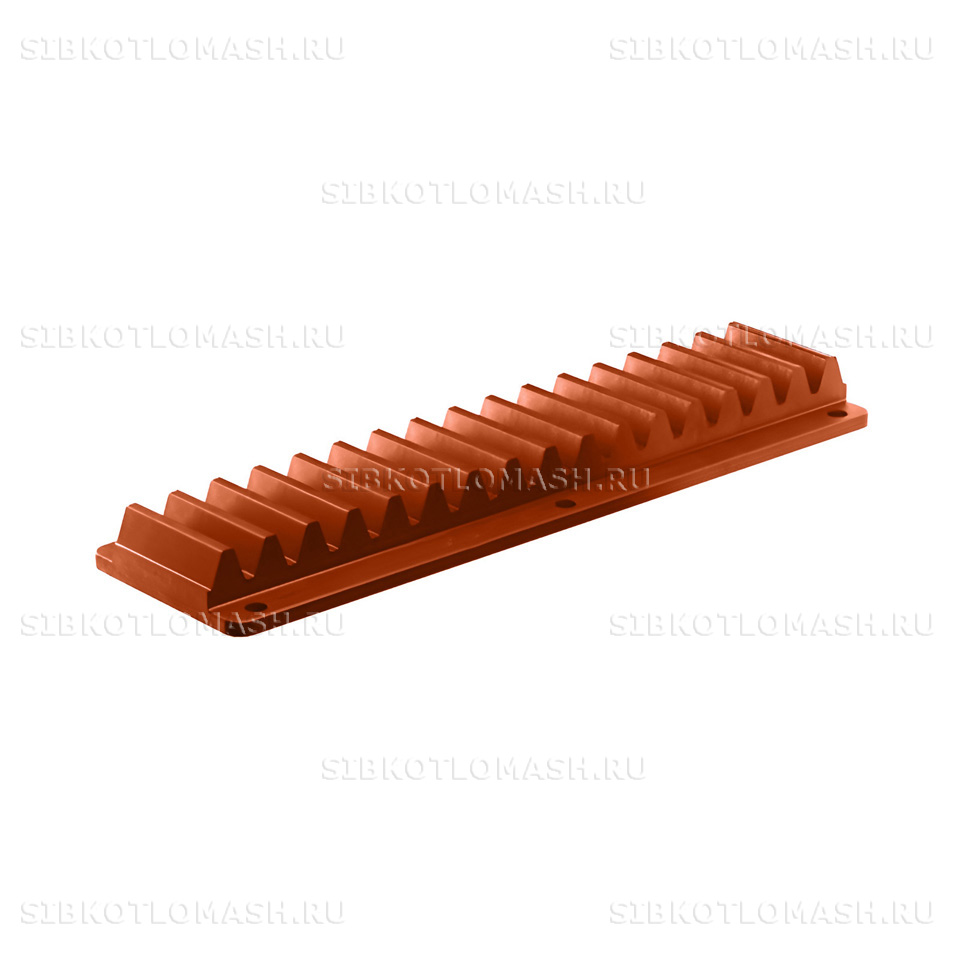

Рейка ТШПМ 00.4260.001 — литая чугунная деталь, сегмент зубчатой рейки привода каретки шурующей планки топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Сегмент зубчатой рейки ТШПМ зацепляется с приводным зубчатым колесом редуктора и преобразует вращательное движение в возвратно-поступательное движение каретки шурующей планки по раме привода.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает безударное зацепление с приводным зубчатым колесом 00.5701.004 и стабильную передачу усилия от редуктора на каретку. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Рейка ТШПМ: назначение и применяемость

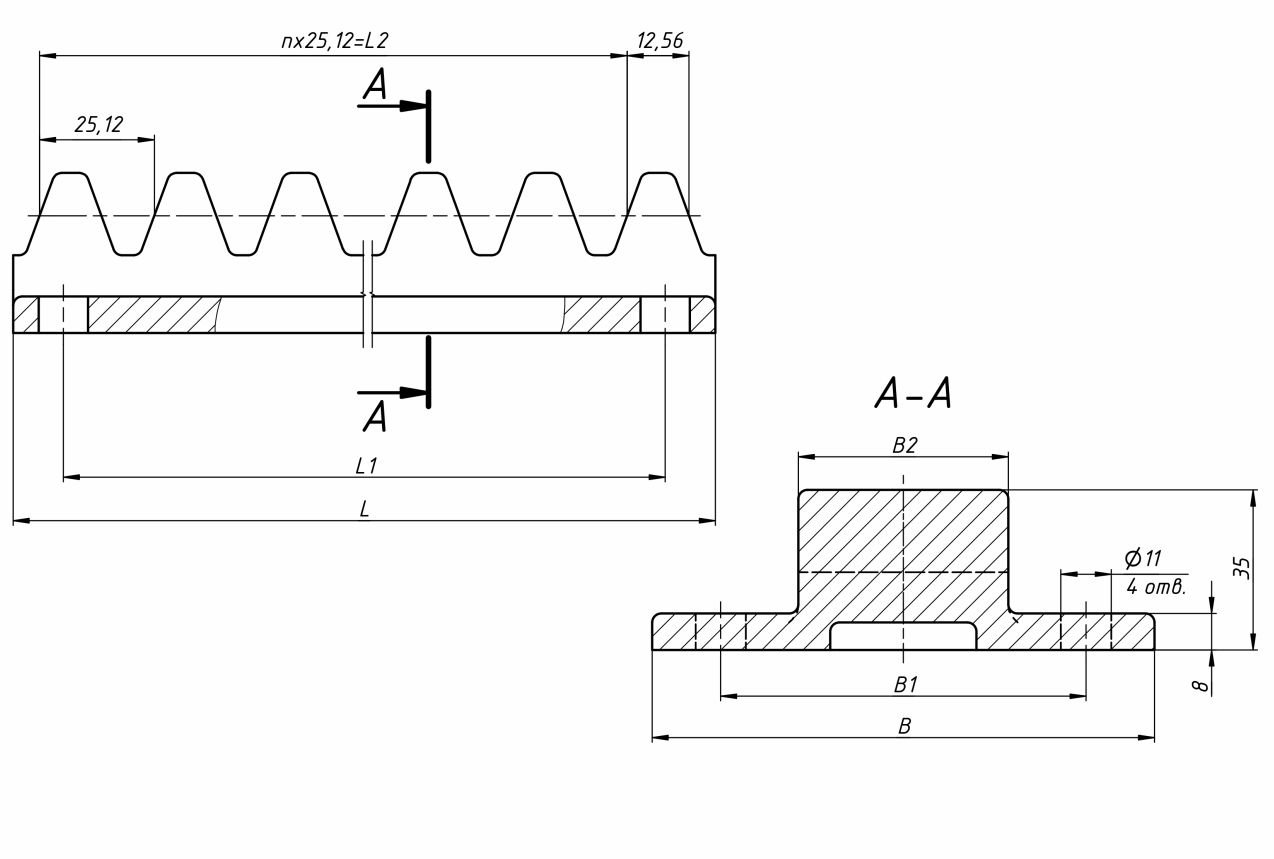

Рейка ТШПМ 00.4260.001 применяется в составе механических топок с шурующей планкой ТШПм-0,8, ТШПм-1,45, ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 и в братских котлах серии Братск/Братск-М. Сегмент зубчатой рейки ТШПМ устанавливается на каретку шурующей планки и зацепляется с приводным зубчатым колесом редуктора. При вращении выходного вала редуктора колесо обкатывает зубья рейки и тем самым приводит каретку в возвратно-поступательное движение по раме привода. Зубчатый профиль рейки ТШПМ выполнен с модулем 8 и параметрами зацепления, согласованными с приводным колесом 00.5701.004.

В рабочем цикле деталь воспринимает циклические зубчатые нагрузки от приводного колеса, ударные нагрузки при заклинивании шурующей планки в направляющих, абразивное воздействие угольной пыли на зубчатый венец и вибрационные нагрузки от работы привода. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенной рейки сохраняет правильность зацепления с приводным колесом, исключает рывки в кинематике привода и поддерживает плавный ход каретки шурующей планки.

Рейка ТШПМ: материалы и изготовление

Рейка ТШПМ 00.4260.001 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав применяется для литых деталей зубчатых передач средней нагруженности и обладает оптимальным сочетанием прочности, демпфирующих свойств и хорошей обрабатываемости резанием при нарезании зубьев. Чугун эффективно гасит вибрации в зубчатом зацеплении за счёт пластинчатой формы графитовых включений. Плотность чугуна — 7,1 г/см³, твёрдость в состоянии поставки — 163–229 HB, временное сопротивление на разрыв — не менее 150 МПа.

Технологический процесс изготовления включает плавку чугуна в индукционной печи с контролем химического состава, формовку в песчано-глинистые смеси по серийной модельной оснастке, заливку расплава и термообработку отжигом для снятия литейных напряжений. Далее заготовка проходит дробемётную очистку, фрезеровку плоских опорных поверхностей крепления и нарезание зубьев модуля 8 на зубофрезерном станке с проверкой профиля зуба по чертежу 00.4260.001. Каждая отливка контролируется на отсутствие трещин, раковин и пор методом визуально-измерительного контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой посадочных поверхностей и зубчатого венца.

Рейка ТШПМ: совместимое оборудование

Рейка ТШПМ 00.4260.001 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также применяется в составе ранних типоразмеров ТШПм-0,8 и ТШПм-1,45 и востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.4260.001. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Рейка ТШПМ: заказ и доставка

Рейка ТШПМ 00.4260.001 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 15 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, заливку формы, термообработку отжигом, дробемётную очистку, фрезеровку посадочных поверхностей, нарезание зубьев на зубофрезерном станке и приёмочный контроль профиля зуба. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает повреждение зубчатого венца при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.4260.001, типоразмер топки ТШПМ и требуемое количество сегментов рейки. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор комплекта зубчатой передачи (рейка + колесо зубчатое 00.5701.004) в составе одной отгрузки.
