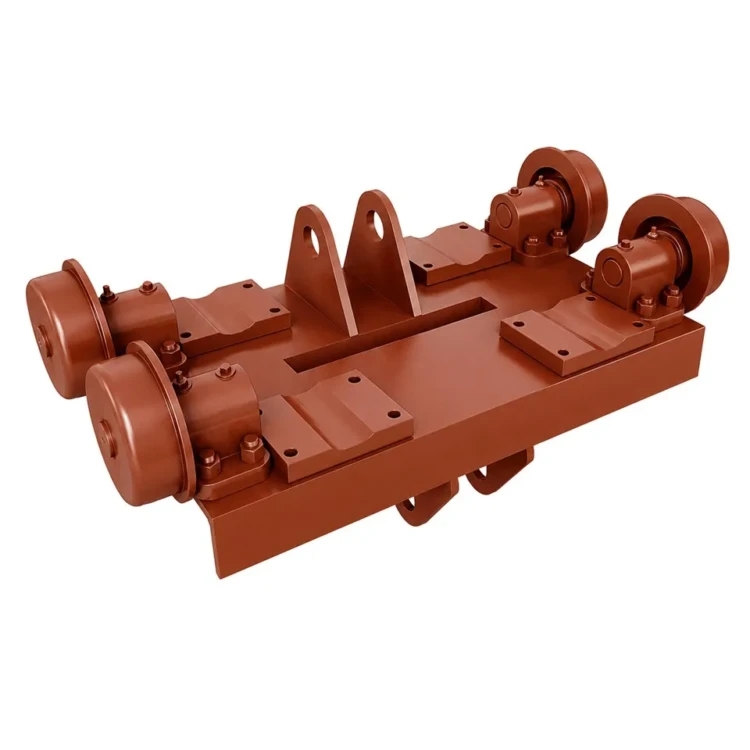

Каретка топки. 00.3489.609СБ

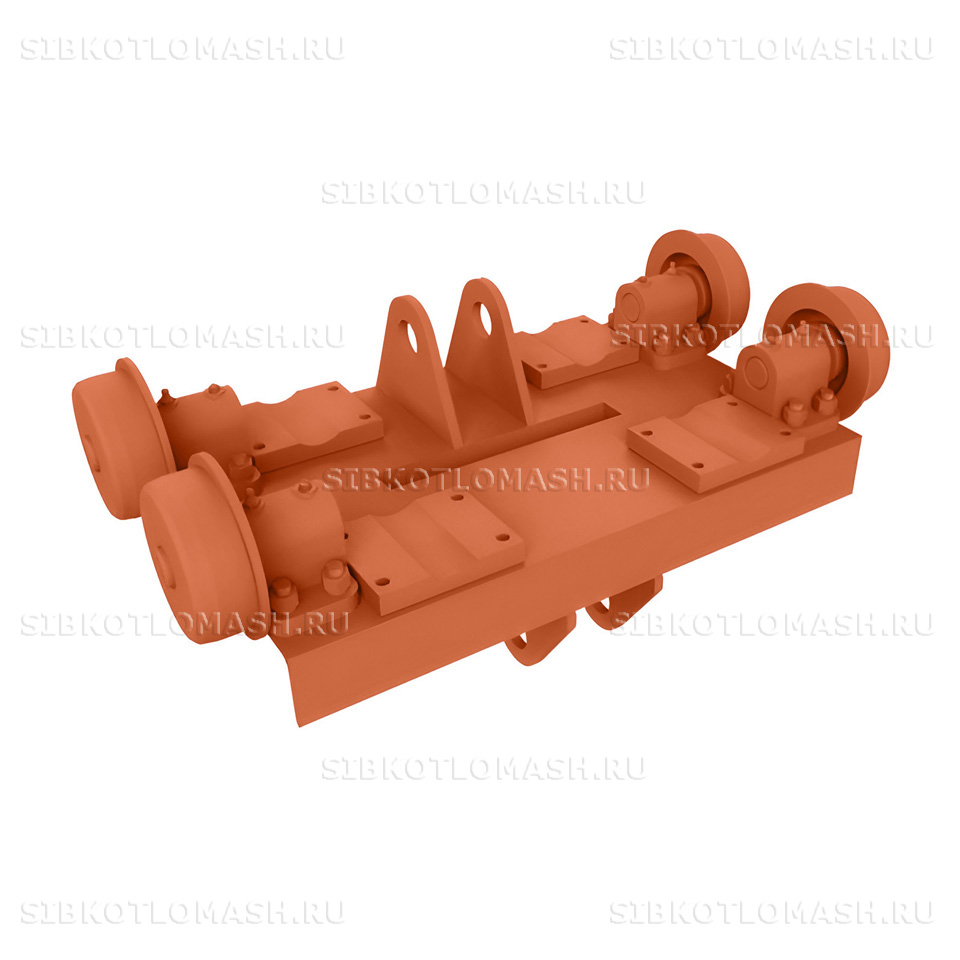

Каретка топки 00.3489.609СБ — узел в сборе, основная несущая деталь привода шурующей планки топки ТШПм-2,5 повышенной мощности производства КЗ «Сибкотломаш» г. Бийск. Узел отличается от каретки малых типоразмеров увеличенными габаритами и грузоподъёмностью и представляет собой сварную балку из швеллера с приваренными опорными кронштейнами под опоры роликовых катков и кронштейнами под крепление штанги шурующей планки.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает передачу усилия от штанги к шурующей планке топки повышенной мощности без перекосов и плавный ход каретки по раме привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Каретка топки: назначение и применяемость

Каретка топки 00.3489.609СБ применяется в составе механической топки с шурующей планкой ТШПм-2,5 повышенной мощности. Узел является основной несущей деталью привода и рассчитан на восприятие повышенных нагрузок от шурующей планки длиной 2700 мм и штанги 00.9457.066СБ длиной 2245 мм. На каретке монтируются опоры роликовых катков 00.1426.004СБ или 00.1669.025СБ увеличенной грузоподъёмности, кронштейны крепления штанги и узлы подвода смазки. В рабочем цикле каретка совершает возвратно-поступательное движение по раме привода с большим ходом, чем в малых типоразмерах.

Узел воспринимает значительные горизонтальные нагрузки от сопротивления увеличенного слоя топлива на колосниковом полотне 2,5 м, вертикальные нагрузки от веса штанги и шурующей планки повышенной массы, циклические ударные нагрузки при пуске-реверсе привода, а также абразивное воздействие угольной пыли. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенной каретки сохраняет прямолинейность хода штанги и шурующей планки топки повышенной мощности, исключает заклинивание привода и поддерживает производительность котельной установки в номинальном режиме.

Каретка топки: материалы и изготовление

Каретка топки 00.3489.609СБ изготавливается сваркой из проката конструкционной углеродистой стали Ст3 по ГОСТ 380-2005. Основа узла — швеллерный профиль увеличенного номера по ГОСТ 8240-97, к которому привариваются опорные кронштейны и кронштейны крепления штанги из листового и фасонного проката. Сталь Ст3 обладает хорошей свариваемостью без применения предварительного подогрева, оптимальным сочетанием прочности и пластичности и низкой стоимостью при массовом производстве. Плотность стали — 7,85 г/см³, временное сопротивление на разрыв — не менее 360 МПа, предел текучести — не менее 235 МПа.

Технологический процесс изготовления узла включает резку проката на заготовки требуемой длины, гибку фасонных кронштейнов, сборку узла на сборочной плите с применением фиксирующих кондукторов для соблюдения геометрии посадочных мест под опоры катков, полуавтоматическую сварку в среде защитного газа по сварным швам кронштейн-швеллер с контролем качества швов методом визуально-измерительного контроля, отжиг для снятия сварочных напряжений и финишную механическую обработку посадочных отверстий под крепёж штанги и опор. Сборочный узел контролируется на прямолинейность, плоскостность опорных поверхностей и точность межцентровых расстояний по чертежу 00.3489.609СБ.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита наружных поверхностей обеспечивается грунтованием грунтовкой ГФ-021 или аналогом.

Каретка топки: совместимое оборудование

Каретка топки 00.3489.609СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-2,5 — базовое исполнение механической топки повышенной мощности с шурующей планкой;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением;
• Топка ТШПм-2,0М — родственный модернизированный типоразмер серии М для специальных модификаций;
• Топка ТШПм-2,0 — родственное базовое исполнение средней топки (применяется с кареткой 00.3489.380СБ меньшего размера);
• Топка ТШПм-1,5М — родственный модернизированный типоразмер малой топки серии М.

Узел также востребован при капитальном ремонте котельных установок типа КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ повышенной мощности. Совместимость подтверждается контрольной примеркой по чертежу 00.3489.609СБ. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Каретка топки: заказ и доставка

Каретка топки 00.3489.609СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 20 рабочих дней с момента подтверждения заявки, что включает резку и гибку проката увеличенного типоразмера, сборку узла в кондукторе, полуавтоматическую сварку в защитном газе, контроль сварных швов, отжиг для снятия сварочных напряжений, механическую обработку посадочных отверстий и грунтование. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает деформацию опорных поверхностей и кронштейнов при перевозке узла массой 25 кг. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.3489.609СБ, типоразмер топки ТШПм-2,5 или ТШПм-2,5М и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (штанга топки 00.9457.066СБ, тяга шарнирная 00.9457.049СБ, опоры каретки 00.1669.025СБ) в составе одной отгрузки.
