Плита. Т81.01.205

Плита обмуровки ТЧЗМ Т81.01.205 — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Плита обмуровки ТЧЗМ устанавливается в боковой стенке топочной камеры в шахматном порядке с парной плитой Т81.01.115 и формирует огнестойкую защиту корпуса топки.

Плита обмуровки ТЧЗМ: назначение и применяемость

Плита обмуровки ТЧЗМ Т81.01.205 устанавливается в обмуровке корпуса топки ТЧЗМ-2-2,7 в шахматном порядке с парной плитой Т81.01.115. Шахматная схема монтажа позволяет компенсировать тепловое расширение чугуна без появления зазоров и нарушения герметичности обмуровки. Плита воспринимает прямое тепловое излучение от горящего слоя топлива и защищает стальную конструкцию корпуса топочного устройства.

Плита обмуровки ТЧЗМ работает в условиях температур до 900 °C и циклического теплового расширения. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 4 до 8 плит этого типоразмера в зависимости от длины колосникового полотна и схемы обмуровки. Парная плита Т81.01.115 имеет зеркальную геометрию крепления — это позволяет монтажникам однозначно определить расположение детали по ходу полотна.

При капитальном ремонте плиты обмуровки меняют одной партией с парными деталями для сохранения однородности теплового поля по периметру топочной камеры. Использование разнотипных плит в одной обмуровке нарушает распределение температур и провоцирует ускоренный износ.

Плита обмуровки ТЧЗМ: материалы и изготовление

Плита обмуровки ТЧЗМ отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Эта марка хорошо работает в условиях циклических термических нагрузок и обладает достаточным сопротивлением к окалинообразованию при умеренных температурах. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 150 МПа.

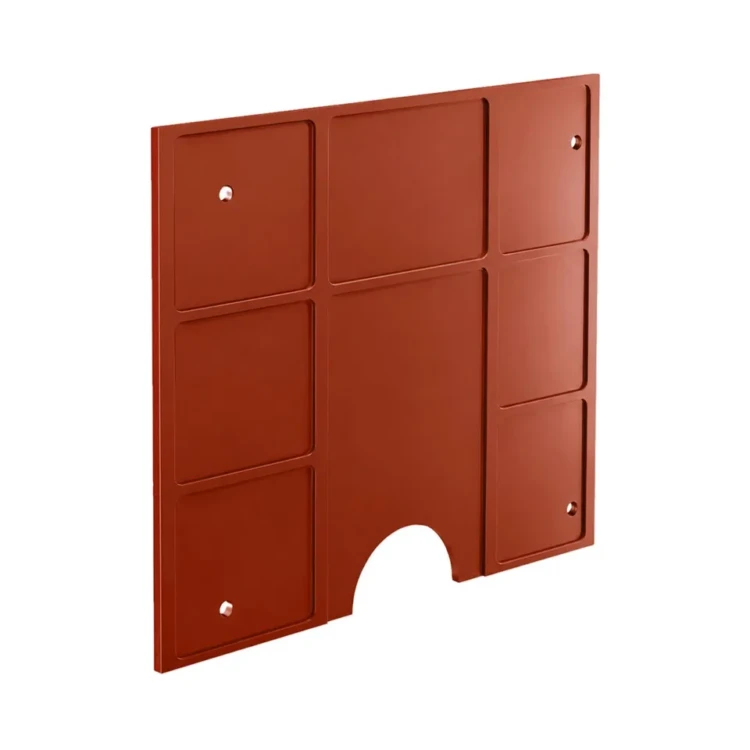

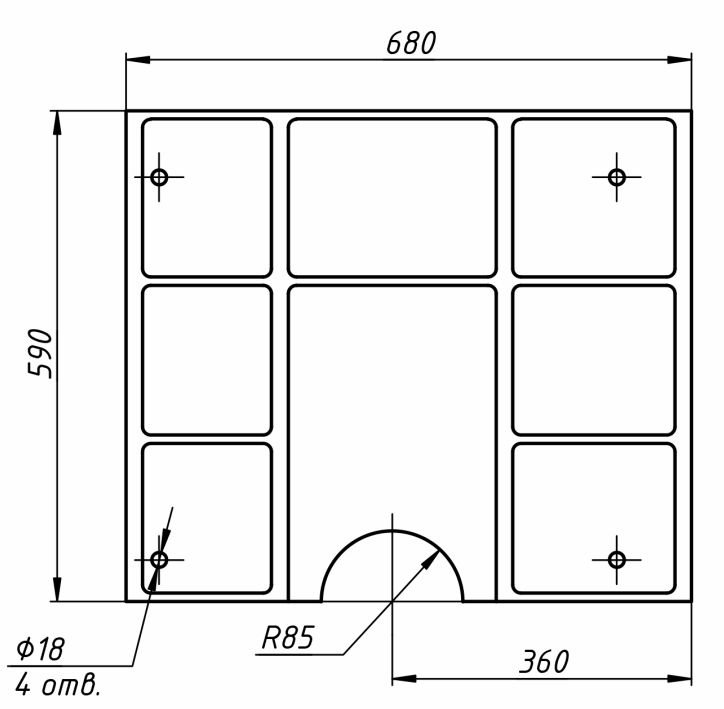

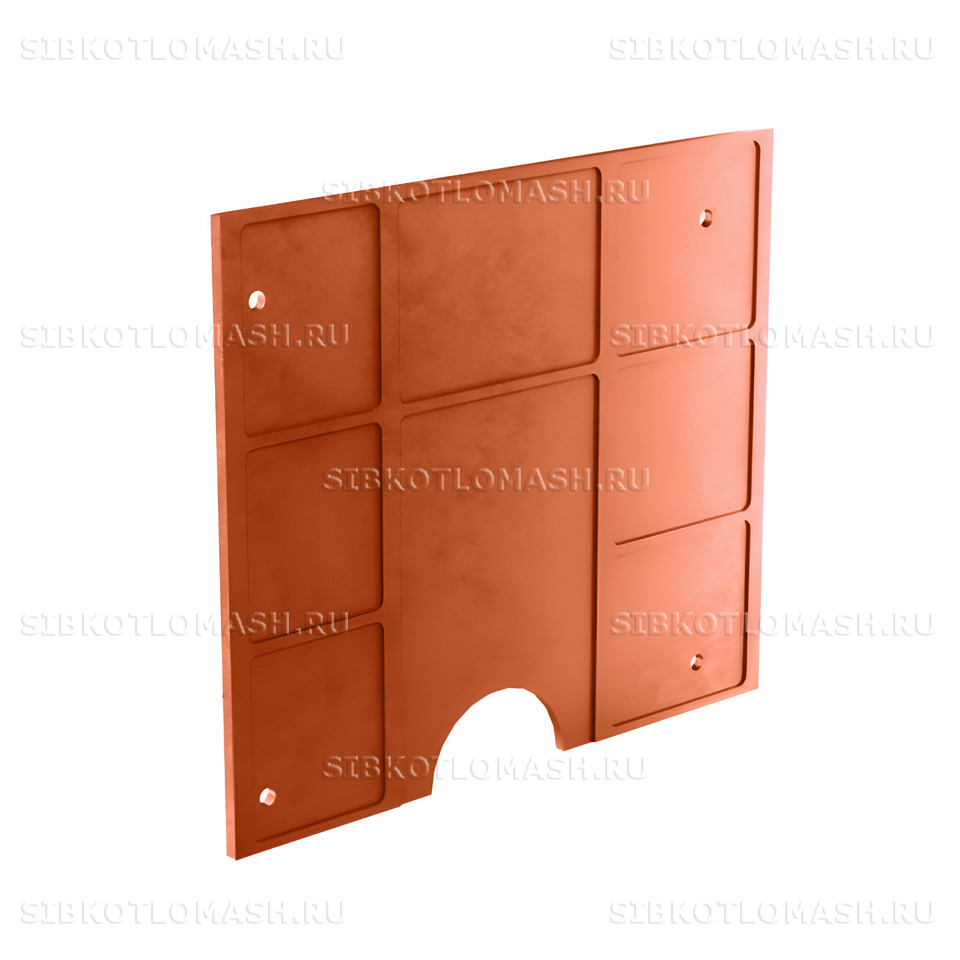

Плита обмуровки ТЧЗМ Т81.01.205 представляет собой массивную чугунную отливку прямоугольной формы с рёбрами жёсткости с тыльной стороны и посадочными приливами под крепление к раме топки. Толщина рабочей поверхности до 30 мм обеспечивает запас на тепловую эрозию при длительной эксплуатации в активной топочной зоне.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочных приливов и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой плита консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Плита обмуровки ТЧЗМ: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 4 плит
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 6 плит
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 6 плит
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 8 плит

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т81.01.205 — этот артикул указывают в опросном листе при оформлении заказа.

При замене плиты рекомендуется одновременно проверять состояние парной плиты Т81.01.115, обмуровочного раствора и прижимных болтов. Изношенная плита часто работает в паре с разрушенной обмуровкой и провоцирует ускоренный износ соседних элементов корпуса топки.

Плита обмуровки ТЧЗМ: заказ и доставка

Плита обмуровки ТЧЗМ Т81.01.205 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт обмуровки.

Плита отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный паллет с обвязкой стальной лентой, при крупных партиях — отдельный контейнер. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т81.01.205 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать плиту обмуровки совместно с парной Т81.01.115 — это сохраняет однородность тепловой защиты и упрощает учёт ремонтного запаса.

При повышенной зольности топлива и работе на бурых углях с нестабильным составом срок службы плиты сокращается. В таких условиях ремонтный запас увеличивают до полного комплекта на каждую топку котельной — это позволяет оперативно заменить изношенные детали без остановки производства.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
