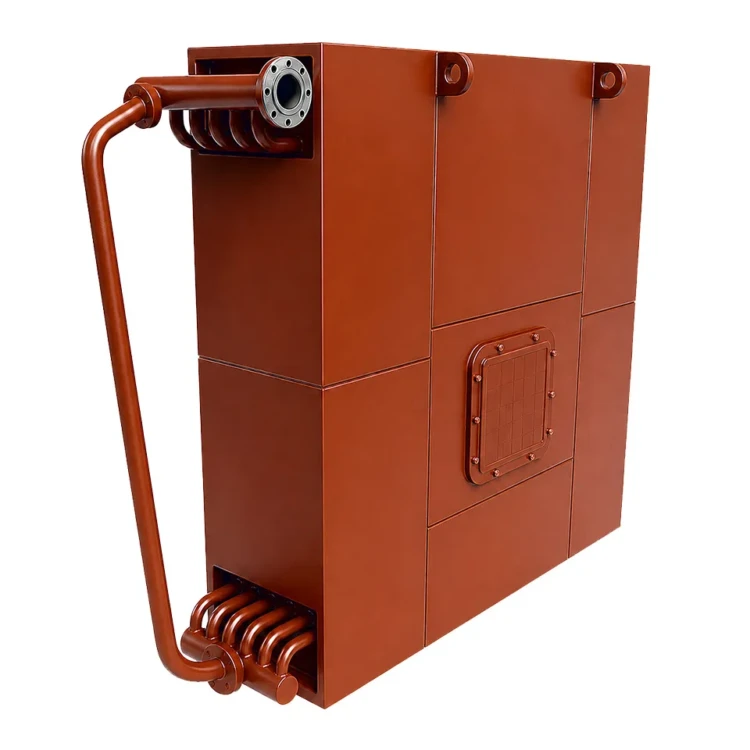

Экономайзер БВЭС-I-2

«Экономайзер БВЭС-I-2» — стальной блочный водяной экономайзер с поверхностью нагрева 28 м², предназначенный для подогрева питательной воды теплом уходящих дымовых газов паровых котлов малой производительности 1,6–4 т/ч.

Экономайзер БВЭС-I-2: назначение и область применения

Экономайзер БВЭС-I-2 закрывает потребность котельных промышленных и коммунальных предприятий в утилизации тепла уходящих газов после паровых котлов серий КЕ, ДЕ и ДКВр производительностью от 1,6 до 4 т/ч. Установка хвостовой поверхности нагрева перед дымососом снижает расход топлива до 10 % и поднимает КПД котельной установки на 15–20 %.

Аппарат проектируется как нерегулируемый по температуре питательной воды на выходе — рабочая температура воды на входе принимается равной 100 °C, а температура воды на выходе из экономайзера БВЭС-I-2 в зависимости от типа применяемого котла составляет 133 °C для ДКВр, 136 °C для ДЕ и 152 °C для серии КЕ. При необходимости регулирования предусматривается обводной газоход с шибером и трёхходовым водяным вентилем по схеме завода-изготовителя котла.

Экономайзер устанавливается в котельных, работающих на природном газе и твёрдом топливе. Применение с мазутными котлами не рекомендуется ввиду ускоренной сернокислотной коррозии стальных труб при температуре стенки ниже точки росы дымовых газов. Изготавливается по утверждённой заводской конструкторской документации со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Габаритные присоединительные размеры экономайзера БВЭС-I-2 близки к размерам чугунных блочных экономайзеров серии ЭБ, что позволяет производить замену существующих чугунных аппаратов на стальные без существенной переделки газоходов и опорных конструкций.

Экономайзер БВЭС-I-2: устройство и принцип работы

Экономайзер БВЭС-I-2 имеет конструкцию, отработанную в виде транспортабельного блока в металлической обшивке с тепловой изоляцией. Поверхность нагрева образована плоскими змеевиками коридорного расположения из стальных труб диаметром 28×3 мм длиной 1820 мм с радиусом гиба 50 мм. У каждого второго змеевика гибы выполнены под углом 10°, что позволяет располагать два змеевика в одной плоскости и формировать плотный коридорный пучок с шагом 70 мм поперёк потока газов и 50 мм вдоль потока.

Поверхность нагрева скомпонована в две колонки, разделённые стальной перегородкой. Уходящие дымовые газы последовательно омывают сначала первую, затем вторую колонку. Каждая колонка разделена на две секции с расстоянием 450 мм между ними для удобства обслуживания и очистки от наружных отложений.

Питательная вода поступает в нижний коллектор, проходит по змеевикам противотоком к дымовым газам и выходит из верхнего коллектора с температурой 133–152 °C при температуре воды на входе 100 °C. Расчётная скорость газов в пучке 6,9–8,0 м/с, скорость воды в трубах 0,22–1,03 м/с в зависимости от типа применяемого котла. Гидравлическое сопротивление по водяному тракту 1071 кгс/м², аэродинамическое сопротивление по газовому тракту 21 кгс/м². Водяной объём аппарата 0,14 м³, масса металла под давлением 654 кг при общей массе блока в объёме поставки 1469 кг.

Экономайзер БВЭС-I-2: преимущества

• Снижение удельного расхода топлива котельной установки до 10 % за счёт глубокой утилизации тепла уходящих дымовых газов перед дымососом
• Стальное исполнение труб с рабочим давлением 1,5 МПа (15 кгс/см²) — допускается прямое подключение питательного насоса парового котла без промежуточной редукции
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев водяного и газового трактов
• Габаритные размеры близки к чугунным экономайзерам серии ЭБ — реконструкция существующих котельных производится без переделки газоходов и опорных конструкций
• Поверхность нагрева 28 м² подобрана под паропроизводительность 1,6–4 т/ч с оптимальной разностью температур теплоносителей и аэродинамическим сопротивлением 21 кгс/м²
• Возможность поставки обводного газохода и трёхходового вентиля для регулирования температуры питательной воды на выходе
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема водогазовой обвязки

Экономайзер БВЭС-I-2: применение в котельной

Экономайзер БВЭС-I-2 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДКВр-2,5-13С — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-2,5-14С — котёл на твёрдом топливе с механической топкой
• Паровой котел ДЕ-4-14ГМ-О — газомазутный котёл паропроизводительностью 4 т/ч
• Дымосос Д-3,5М (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВД-2,7 — подача воздуха на горение в топку котла
• Деаэратор ДА-5/2 — удаление кислорода из питательной воды

Состав и стоимость уточняйте при оформлении заказа.
