Фильтр ФСУ-1,0-0,6-С

Фильтр ФСУ-1,0-0,6-С — сорбционный угольный вертикальный фильтр диаметром 1000 мм и рабочим давлением 0,6 МПа, предназначенный для удаления из воды органических соединений, нефтепродуктов, остатков масел и улучшения органолептических показателей перед подачей на ионообменное оборудование котельной. Производительность аппарата составляет 7 м³/ч.

Фильтр ФСУ-1,0-0,6-С: назначение и область применения

Фильтр ФСУ-1,0-0,6-С закрывает потребности первой ступени химводоподготовки на котельных малой мощности, где требуется защита Na-катионитовых фильтров и деаэраторов от биологического обрастания и накопления органических примесей. Аппарат удерживает свободный хлор, нефтепродукты, фенолы, масла, гумусовые соединения и продукты коагуляции, поступающие с исходной водой из городских и поверхностных источников.

Применяется на котельных промышленных предприятий, объектах ЖКХ, пищевых и перерабатывающих производствах, где исходная вода содержит органику выше норм допустимой жёсткости катионита. Изделие проектируется и изготавливается в соответствии с требованиями ГОСТ Р 51871-2002 «Устройства водоочистные. Общие требования к эффективности и методы её определения» и проходит обязательную оценку соответствия по ТР ТС 010/2011.

В технологической схеме сорбционный фильтр устанавливается между механическим осветлительным фильтром ФОВ и Na-катионитовым ФИПа/ФИПр — это типовая последовательность, рекомендованная заводом-изготовителем для котельных производительностью до 4 т/ч пара. Для исходных вод поверхностных источников применение сорбционной ступени снижает индекс активного хлора и общего органического углерода TOC до значений, безопасных для ионообменных смол, а также продлевает межрегенерационный пробег катионитового фильтра в 1,5–2 раза.

Аппарат рассчитан на работу при оптимальной температуре фильтруемой воды 90 °C — этот режим характерен для возвратного конденсата и подпитки котельной после деаэратора. Минимально допустимая температура составляет 70 °C, при ней эффективность сорбции активированных углей сохраняется в пределах нормы.

Фильтр ФСУ-1,0-0,6-С: устройство и принцип работы

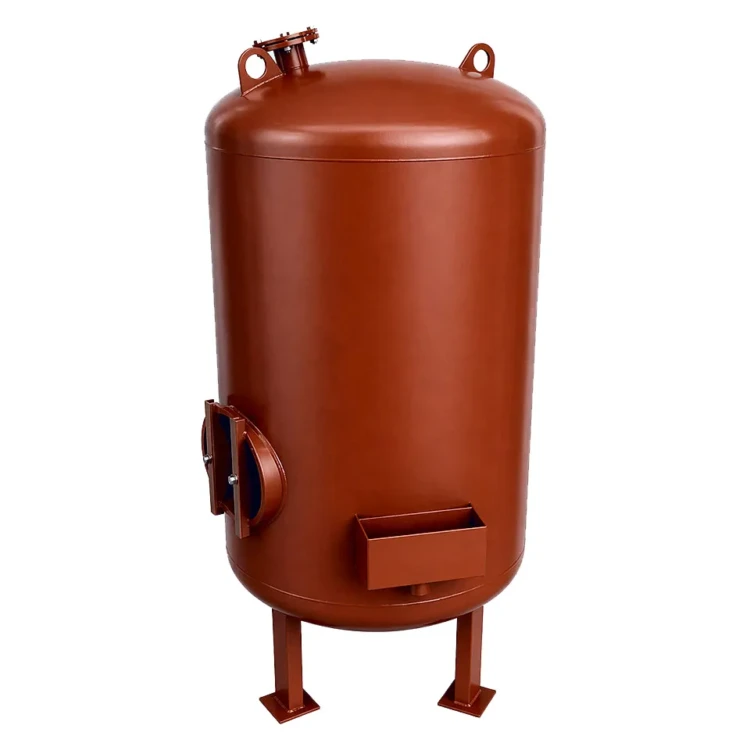

Фильтр ФСУ-1,0-0,6-С имеет конструкцию вертикального аппарата с цилиндрическим корпусом диаметром 1000 мм и общей высотой 3530 мм, плоскими сферическими днищами, верхним и нижним распределительными устройствами, крышкой с люком для замены загрузки, патрубками входа и выхода воды, дренажным узлом и манометрами на входе и выходе для контроля перепада давления.

Корпус выполняется из углеродистой стали S235JR или 09Г2С с антикоррозионным внутренним покрытием, либо из нержавеющей стали 12Х18Н10Т / AISI 304 для повышенной коррозионной нагрузки. Высота слоя фильтрующей загрузки 2500 мм, объём загрузки 2,0 м³ — это активированный уголь марок АГ-3, БАУ или АР-А, реже сорбент МИУ-С либо коксовый уголь. Тип и марка загрузки выбираются по характеру удаляемой органики.

Принцип работы — фронтальная фильтрация сверху вниз. Исходная вода под напором 0,6 МПа поступает в верхнюю распределительную систему, равномерно растекается по поверхности слоя угля и проходит через зернистую загрузку. Органические молекулы и нефтепродукты удерживаются за счёт адсорбции на внутренней поверхности зёрен активированного угля, после чего отфильтрованная вода через нижнее распределительное устройство выводится из аппарата.

Регенерация — обратной промывкой при росте перепада давления до 0,3 МПа. Цикл регенерации включает взрыхление слоя восходящим потоком воды и вывод накопленных загрязнений в дренаж. Полная замена загрузки выполняется по графику в зависимости от нагрузки по органике.

Фильтр ФСУ-1,0-0,6-С: преимущества

• Защита Na-катионитов и деаэратора от биологического обрастания и потери ёмкости из-за нефтепродуктов
• Стабильное снижение показателей перманганатной окисляемости на 60–85 % при оптимальной нагрузке
• Простой алгоритм регенерации обратной промывкой без применения реагентов
• Выбор материала корпуса под качество исходной воды: углеродистая сталь с покрытием или нержавеющая сталь
• Совместимость с разными типами загрузки — активированный уголь, МИУ-С, коксовый уголь — под задачу
• Компактные габариты при диаметре 1000 мм и высоте 3530 мм — установка в типовых помещениях котельной
• Длительный срок службы корпуса при выполнении графика обратной промывки и замены загрузки

Фильтр ФСУ-1,0-0,6-С: применение в котельной

Фильтр ФСУ-1,0-0,6-С работает как сорбционная ступень химводоподготовки. Для полноценной работы котельной с этим аппаратом рекомендуется следующее оборудование:

• Фильтр ФОВ-1,0-0,6 — механический осветлительный фильтр перед ФСУ
• Фильтр ФИПа I 1.0-0.6 — Na-катионитовое умягчение после сорбционной ступени
• Фильтр ФИПр-1,0-0,6-Na — противоточный регенерируемый Na-катионит
• Установка ВПУ-1.0 — комплекс водоподготовки 1 т/ч
• Паровой котел ДСЕ-1,6-14ТР — потребитель умягчённой воды
• Паровой котел КЕ-2,5-14С — паровой потребитель малой мощности

Состав и стоимость уточняйте при оформлении заказа.
