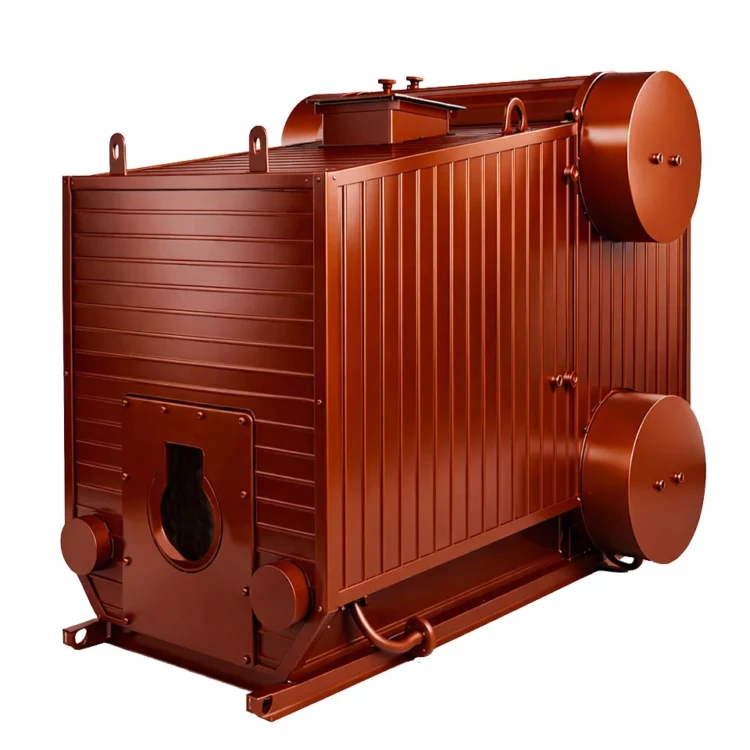

Паровой котел Е 1.0-0.9 ГМ

Паровой котел Е 1.0-0.9 ГМ — стационарный двухбарабанный вертикально-водотрубный агрегат для выработки 1 т/ч насыщенного пара рабочим давлением 0,8 МПа при сжигании природного газа низкого давления, мазута или дизельного топлива. Блок котла поставляется в обшивке и изоляции со встроенной горелкой РГМГ-1П, что обеспечивает заводскую готовность к монтажу и сокращает сроки пусконаладки. Обозначение Е-1,0-0,9ГМ соответствует типоразмеру по ГОСТ, заводской вариант — КП-1,0-9ГМ. КЗ «Сибкотломаш» г. Бийск изготавливает котёл с заводскими гарантиями и поставкой по РФ и странам ЕАЭС.

Паровой котел Е 1.0-0.9 ГМ: назначение и область применения

Паровой котел Е 1.0-0.9 ГМ востребован в составе небольших промышленных и отопительно-производственных котельных, где требуется выработка технологического пара невысокого давления или теплоносителя для систем отопления и горячего водоснабжения. Агрегат закрывает потребности предприятий пищевой, лёгкой и фармацевтической промышленности, малых мясокомбинатов, молокоприёмных пунктов, тепличных хозяйств, ремонтных баз и небольших объектов ЖКХ.

Конструкция и автоматика котла позволяют размещать его в стационарных кирпичных и блочно-модульных котельных, в том числе на удалённых площадках. Расчётный режим работы — выдача насыщенного пара температурой 170 °С при давлении до 8 кгс/см², чего достаточно для большинства технологических потребителей: пропарочных и варочных аппаратов, теплообменников, сушильных установок, систем стерилизации малой производительности. Производитель проектирует изделие в соответствии с требованиями ГОСТ 28193-89 «Котлы паровые стационарные с естественной циркуляцией паропроизводительностью менее 4 т/ч. Общие технические требования», что обеспечивает совместимость с типовыми проектами котельных и стандартные присоединительные размеры. В малых котельных агрегат часто работает в паре с одним резервным котлом той же серии — это позволяет проводить регламентное обслуживание без остановки технологического процесса.

Паровой котел Е 1.0-0.9 ГМ: устройство и принцип работы

Паровой котел Е 1.0-0.9 ГМ выполнен по компактной двухбарабанной схеме с экранированной топочной камерой и конвективным пучком, размещённым над топкой. Основными элементами являются верхний и нижний барабаны, фронтовой, боковой и задний экраны, образующие радиационную камеру, и пучок шахматно расположенных кипятильных труб. Циркуляция воды естественная, обеспечивается разностью плотностей в опускных и подъёмных трубах. В днищах барабанов размещены лазы, обеспечивающие свободный доступ внутрь при профилактических осмотрах труб поверхностей нагрева.

На фронтовой части блока установлена ротационная газомазутная горелка РГМГ-1П, способная работать как на природном газе низкого давления, так и на мазуте или дизельном топливе. Расчётный КПД при работе на газе достигает 90 %, на мазуте — 88 %. Расход топлива составляет 82,1 м³/ч на природном газе и 80,6 кг/ч на мазуте. Малые габариты позволяют интегрировать агрегат в реконструируемые котельные с ограниченным строительным объёмом.

Конструктивная схема Е-серии отработана отечественной котельной школой за десятилетия эксплуатации: блок котла собирается на стапеле в заводских условиях, проходит гидравлические испытания и поставляется заказчику в максимальной заводской готовности. На площадке остаётся только подключить трубопроводы пара, питательной воды, газа и установить вспомогательное оборудование — экономайзер, дутьевой вентилятор, дымосос и автоматику безопасности.

Паровой котел Е 1.0-0.9 ГМ: преимущества

• Двухтопливная конструкция с горелкой РГМГ-1П позволяет переходить с природного газа на резервное жидкое топливо без переоборудования.
• Высокий КПД до 90 % обеспечивается экранированной топочной камерой и оптимальной компоновкой поверхностей нагрева.
• Поставка в обшивке и изоляции со встроенной горелкой сокращает сроки монтажа и пусконаладки на площадке заказчика.
• Двухбарабанная схема с естественной циркуляцией устойчива к колебаниям тепловой нагрузки и не требует циркуляционных насосов.
• Малые габариты 3850×1790×2700 мм позволяют размещать агрегат в реконструируемых помещениях с ограниченным объёмом.
• Соответствие ГОСТ 28193-89 гарантирует совместимость с типовыми проектами котельных и взаимозаменяемость по присоединениям.
• Оптимальная мощность 1 т/ч закрывает потребности малых котельных без избыточного резерва.

Паровой котел Е 1.0-0.9 ГМ: комплектация котельной

Для полноценной работы котельной с Паровой котел Е 1.0-0.9 ГМ рекомендуется следующее оборудование:

• Экономайзер ЭПС-7,5 — подогрев питательной воды дымовыми газами
• Дымосос Д-3,5М-1500 — отвод дымовых газов из газохода
• Вентилятор ВД-2,7-3000 — подача воздуха на горение в горелку
• Установка водоподготовки ВПУ-1.0 — химводоочистка для защиты поверхностей нагрева
• Деаэраторная колонка КДА-15 — удаление кислорода и углекислоты из питательной воды
• Фильтр ФСУ-1,0-0,6-С — натрий-катионитовая ступень умягчения исходной воды

Состав и стоимость уточняйте при оформлении заказа.
