Золоуловитель ЗУ-1-2

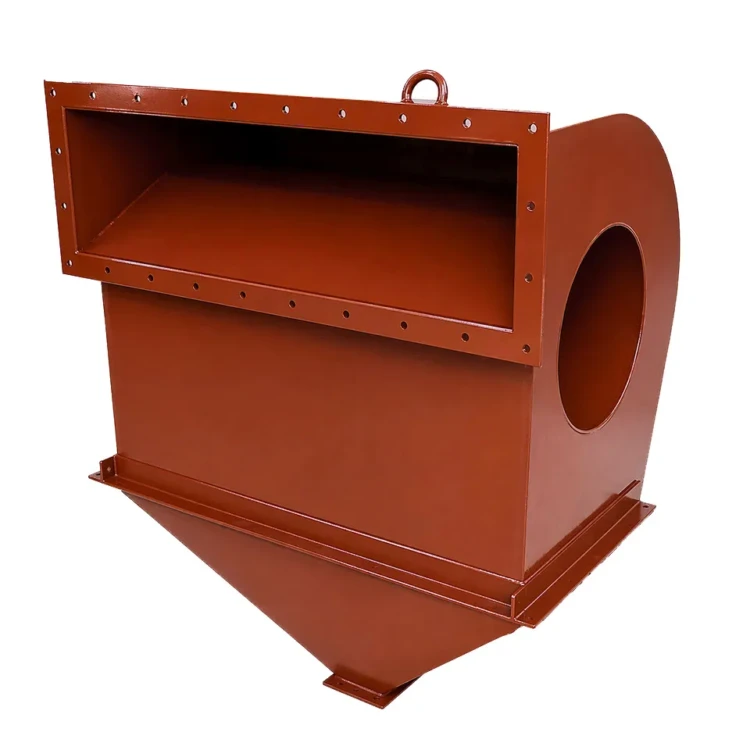

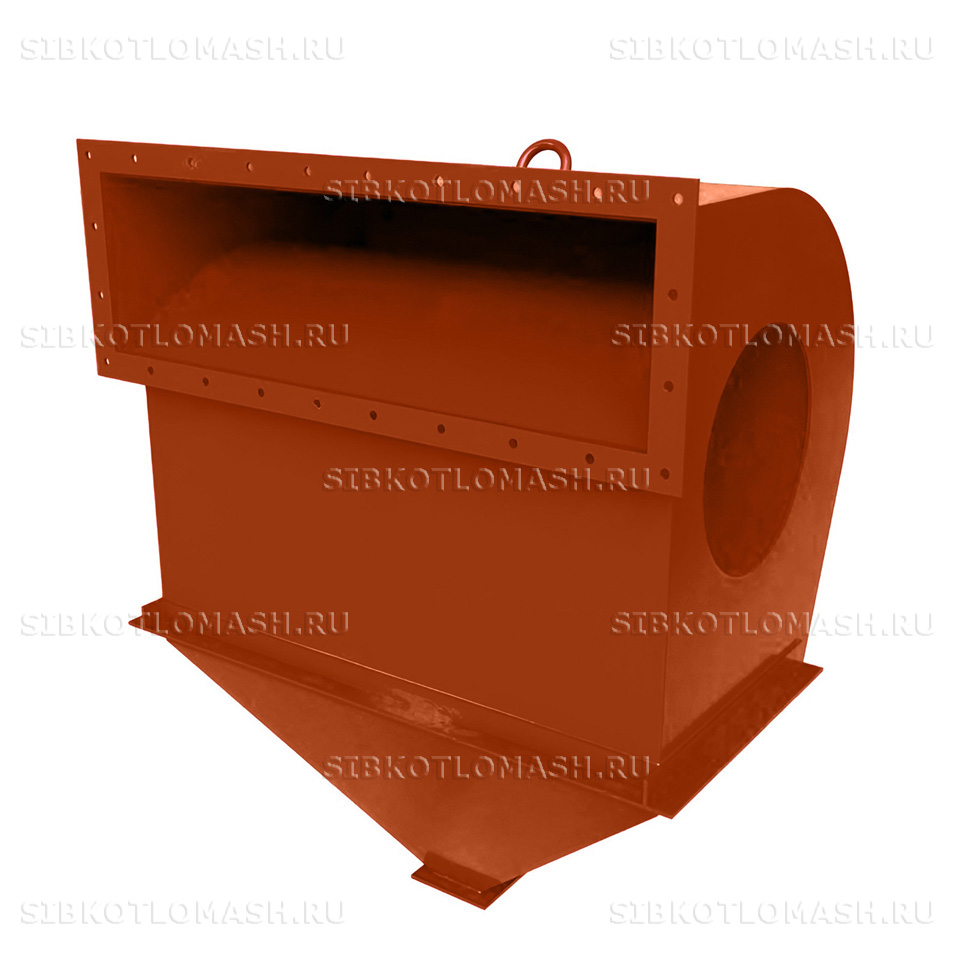

«Золоуловитель ЗУ-1-2» — горизонтальный инерционный циклон с увеличенной шириной корпуса для котельных мощностью 0,7–1,0 Гкал/ч на каменном и буром угле. Производительность аппарата 6750 м³/ч, температура газов до 280 °С, размер улавливаемых частиц золы — от 50 мкм.

Золоуловитель ЗУ-1-2: назначение и область применения

Золоуловитель ЗУ-1-2 закрывает потребности котельных средней мощности в первичной газоочистке от золы перед хвостовыми поверхностями и дымососом. Удлинённый корпус по ширине обеспечивает увеличенную длину пути сепарации частиц при сохранении общей высоты, что позволяет монтировать аппарат в существующих помещениях с ограничением по габариту в плане.

Применяется на котлах с расходом дымовых газов 5500–7500 м³/ч и тепловой мощностью 0,7–1,0 Гкал/ч. Типичные объекты — школы, детские сады, малые промышленные цеха, фермерские комплексы, базы отдыха, котельные сельских поселений. Аппарат особенно востребован при модернизации котельных, где открытый выброс газов в дымовую трубу не соответствует современным экологическим нормативам.

Золоуловитель ЗУ-1-2 устанавливается в горизонтальном участке газохода между котлом и дымососом, на закладные элементы фундаментной плиты или металлоконструкции площадки. Подбор аппарата по фактическому расходу газов выполняется на стадии проектирования: при недогрузке коэффициент очистки сохраняется на паспортном уровне, при перегрузке возрастает аэродинамическое сопротивление и падает эффективность инерционной сепарации.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздушной среде рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Золоуловитель ЗУ-1-2: устройство и принцип работы

Золоуловитель ЗУ-1-2 имеет конструкцию, отработанную в типоряду расширенных горизонтальных циклонов. В составе аппарата: сварной корпус с криволинейными стенками, прямоугольный входной фланец 280×1000 мм, выходной патрубок Ø380 мм, бункер-осадитель и сборный бункер-накопитель с шиберным затвором.

Принцип работы — инерционная сепарация в поворотном газовом потоке. Дымовые газы поступают через широкое входное отверстие и движутся между удлинёнными криволинейными стенками корпуса; крупные частицы золы отбрасываются центробежной силой к стенкам и оседают в бункер. Очищенный газ отводится через выходной патрубок к дымососу. Направление газового потока — комбинированное: предусмотрены варианты с правым и левым отводом, выбор уточняется при заказе.

Номинальная производительность 6750 м³/ч, коэффициент очистки 80 %, температура газов до 250 °С (кратковременно 280 °С), аэродинамическое сопротивление 60 мм вод. ст. Корпус выполнен из углеродистой стали с антикоррозионным покрытием, габариты 710×1110×1330 мм, масса 240 кг. Расширенная ширина корпуса в сочетании с малой высотой облегчает компоновку в подвальных и полуподвальных котельных.

Удаление уловленной золы производится периодически через шиберный затвор в нижней части бункера. Для котельных с круглосуточным режимом работы рекомендуется организовать сборный контейнер или транспортёр под бункером золоуловителя ЗУ-1-2 — это снижает периодичность ручного обслуживания и позволяет вывозить золу в специально отведённые места без остановки котла.

Золоуловитель ЗУ-1-2: преимущества

• Уменьшенная высота 1330 мм при ширине 1110 мм — компоновка в помещениях с низкими потолками и ограничением по габаритам в плане
• Низкое аэродинамическое сопротивление 60 мм вод. ст. — не перегружает дымосос средней мощности
• Комбинированное направление потока — возможность работы как с правым, так и с левым отводом газохода
• Простая конструкция без вращающихся узлов, расходные материалы отсутствуют
• Высокий ресурс корпуса при работе с золой каменных и бурых углей зольностью до 30 %
• Срок изготовления от 10 рабочих дней с момента подтверждения заказа
• Поставка в собранном виде с заводской документацией и сертификатом ТР ТС 010/2011
• Возможность монтажа без подъёмного крана силами 3–4 человек благодаря массе 240 кг

Золоуловитель ЗУ-1-2: применение в котельной

Для полноценной работы котельной с золоуловителем ЗУ-1-2 рекомендуется следующее оборудование:

• Котел КВр-0,8-95 — водогрейный котёл на угле для котельных средней мощности
• Котел КВр-1,0-95 — водогрейный котёл с ручной подачей угля
• Дымосос ДН-8Х-1500 — тяговый агрегат под производительность 6500–7500 м³/ч
• Вентилятор ВДН-8-1000 — дутьевой вентилятор для угольной топки

Установка золоуловителя ЗУ-1-2 в газоходный тракт окупается за один-два отопительных сезона: сокращается износ рабочего колеса дымососа, продлевается межремонтный период футеровки дымовой трубы, снижается частота очистки конвективных пакетов котла. Состав и стоимость уточняйте при оформлении заказа.
