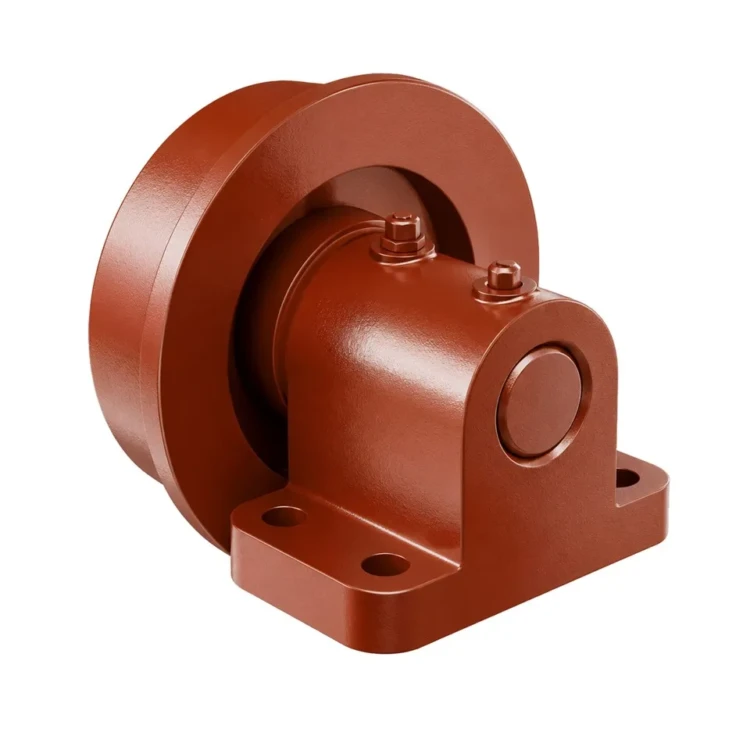

Опора каретки. 00.1426.004СБ

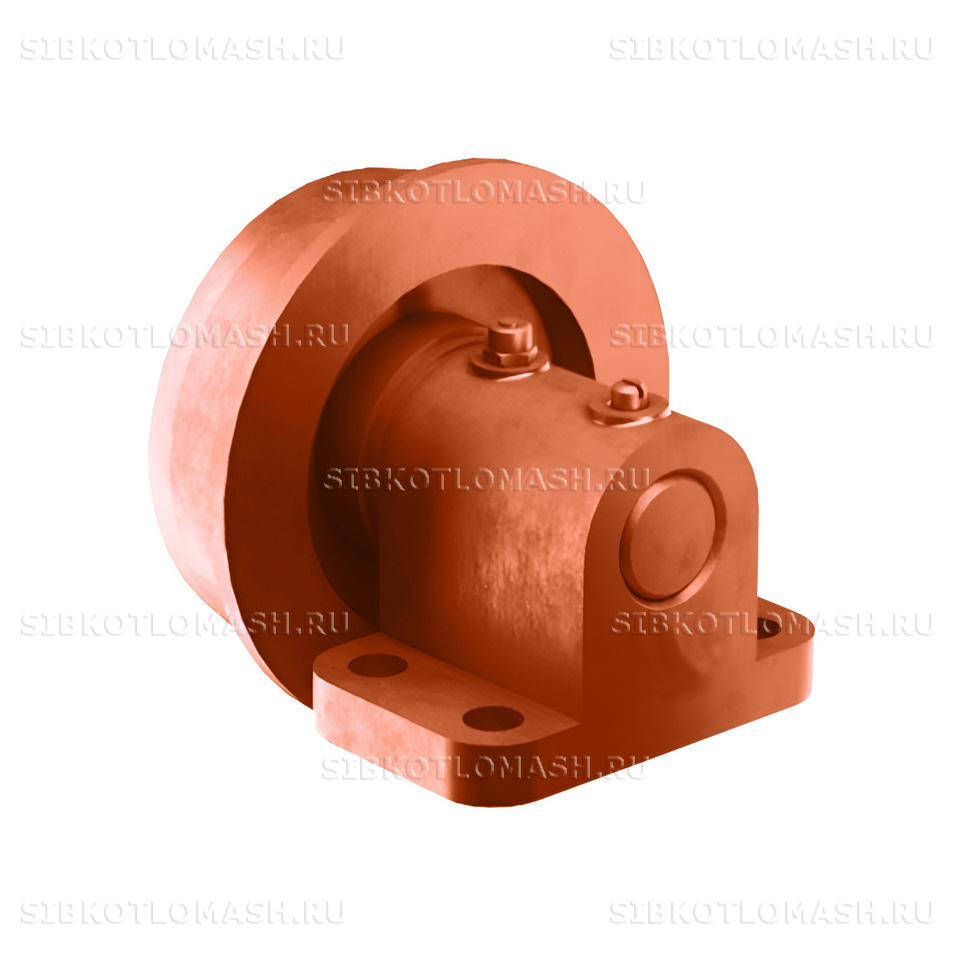

Опора каретки 00.1426.004СБ — узел в сборе, запасная часть привода шурующей планки топки ТШПМ повышенной мощности производства КЗ «Сибкотломаш» г. Бийск. Узел представляет собой литое крепление с роликом, устанавливаемое на корпус каретки топки и обеспечивающее её поступательное движение по раме привода.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает плавный ход каретки в направляющих и предотвращает заклинивание при перекосах в раме привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Опора каретки: назначение и применяемость

Опора каретки 00.1426.004СБ применяется в составе механической топки с шурующей планкой ТШПм-2,5 повышенной мощности. На одну каретку устанавливается комплект из нескольких опор, формирующих опорную базу под раму привода. Каждая опора фиксируется на корпусе каретки болтовым соединением, а ролик опоры катится по направляющей раме привода во время возвратно-поступательного движения шурующей планки. Конструкция узла обеспечивает равномерное распределение нагрузки от веса каретки и штанги шурующей планки между несколькими опорами.

В рабочем цикле узел воспринимает вертикальные и горизонтальные усилия от веса каретки и силы сопротивления слоя топлива, циклические ударные нагрузки при реверсе привода, а также абразивное воздействие угольной пыли на ролик. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных опор сохраняет геометрию рамы привода, предотвращает увеличение зазоров в кинематике и поддерживает плавность хода каретки в режиме штатной эксплуатации.

Опора каретки: материалы и изготовление

Опора каретки 00.1426.004СБ изготавливается с применением серого чугуна СЧ20 по ГОСТ 1412-85 для литого корпуса и конструкционной стали Сталь 45 по ГОСТ 1050-2013 для оси ролика. Чугун СЧ20 обладает повышенной стойкостью к абразивному износу за счёт пластинчатой формы графитовых включений и хорошей литейной технологичностью, что позволяет получать корпус сложной формы с интегрированными посадочными местами под ось ролика и крепёжные отверстия. Плотность чугуна — 7,2 г/см³, твёрдость в состоянии поставки — 200–240 HB.

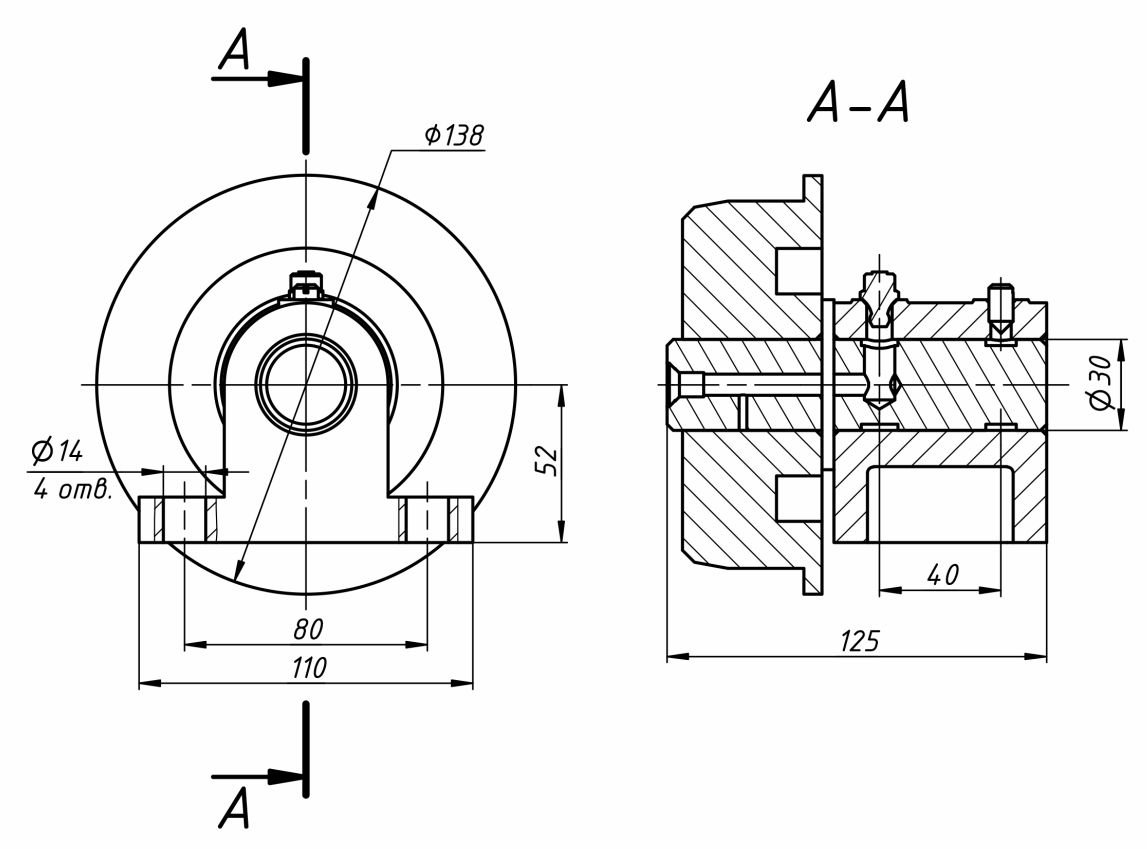

Технологический процесс изготовления узла включает литьё корпуса в песчано-глинистые формы с термообработкой в режиме отжиг для снятия литейных напряжений, механическую обработку посадочных поверхностей, изготовление оси из круглого проката с шлифовкой шеек, токарную обработку ролика с возможной поверхностной закалкой ТВЧ рабочей поверхности и сборку с применением подшипниковых втулок или скольжения. Каждый сборочный узел контролируется на свободное вращение ролика, отсутствие радиального люфта на оси и плотность посадки оси в корпусе по чертежу 00.1426.004СБ.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой обработанных поверхностей.

Опора каретки: совместимое оборудование

Опора каретки 00.1426.004СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-2,5 — базовое исполнение механической топки повышенной мощности с шурующей планкой;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением;
• Топка ТШПм-2,0М — родственный типоразмер серии М (в специальных модификациях с увеличенным ходом каретки);
• Топка ТШПм-2,0 — родственное исполнение средней топки серии ТШПМ;
• Топка ТШПм-1,5М — родственный модернизированный типоразмер для специальных модификаций привода.

Узел также востребован при капитальном ремонте котельных установок типа КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.1426.004СБ. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Опора каретки: заказ и доставка

Опора каретки 00.1426.004СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает литьё корпуса, термообработку отжигом, механическую обработку посадочных поверхностей, изготовление оси и ролика, сборку и приёмочный контроль свободного вращения. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на каретку.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой, что предотвращает повреждение литого корпуса при перевозке. Ролик и ось в сборе фиксируются от смещения с применением деревянных вставок и защитной плёнки. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.1426.004СБ, типоразмер топки ТШПм-2,5 и требуемое количество опор на каретку. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (штанга топки, тяга шарнирная, корпуса опор) в составе одной отгрузки.
