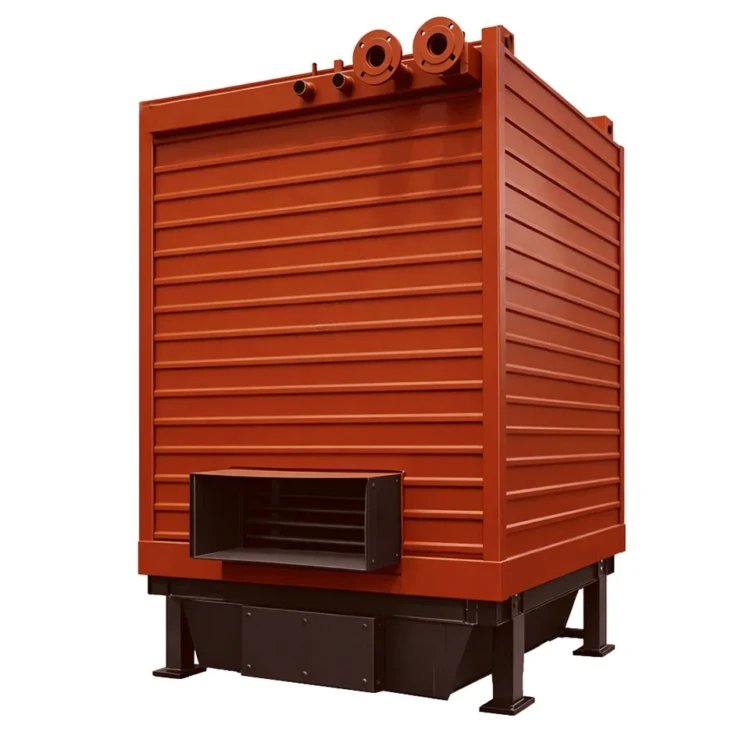

Котел КВр-0,4-95

«Котел КВр-0,4-95» — стальной водогрейный котёл с ручной загрузкой топлива и теплопроизводительностью 0,4 МВт. Применяется в индивидуальных и блочно-модульных котельных малой мощности, обеспечивает теплоноситель температурой до 95 °C для систем отопления и горячего водоснабжения частных домов, фермерских хозяйств, небольших административных зданий и удалённых производств, работающих на каменном угле и дровах.

Котел КВр-0,4-95: назначение и область применения

Котел КВр-0,4-95 закрывает потребности котельных с тепловой нагрузкой около 0,3–0,5 МВт, где основой энергобаланса служит твёрдое топливо ручной подачи. Расчётная тепловая мощность 0,4 МВт (0,34 Гкал/ч) при температурном графике сетевой воды 70/95 °C обеспечивает отопление помещений объёмом до 12 000 м³, что соответствует крупному коттеджному дому, школьному корпусу или административному зданию небольшого предприятия.

Агрегат востребован в местах с собственной топливной базой — на сельскохозяйственных предприятиях, в удалённых от газовых сетей посёлках, дачных кооперативах, придомовых и блочно-модульных котельных. Котел КВр-0,4-95 рассчитан на работу с принудительной тягой при аэродинамическом сопротивлении не более 110 Па. Расчётный расход топлива составляет около 80 кг/ч на каменном угле кузбасского бассейна — показатель напрямую зависит от низшей теплоты сгорания партии и качества подготовки слоя. Параметры и конструкция отвечают требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВр-0,4-95: устройство и принцип работы

Котел КВр-0,4-95 имеет конструкцию, отработанную для устойчивой работы на ручной загрузке угля и дров: стальной водотрубный корпус газоплотного исполнения с лёгкой теплоизоляцией и обшивкой. Трубная система собрана из бесшовных труб и включает фронтальный, два боковых и задний экраны топочной камеры, а также подвесные конвективные пакеты, разделённые на два хода по ходу газов. Загрузка топлива и удаление шлака выполняются вручную через фронтальную топочную дверцу, что исключает необходимость в механических питателях и упрощает обслуживание агрегата.

Принцип работы основан на естественной циркуляции теплоносителя в контуре котла: сетевая вода поступает в нижний коллектор, поднимается по экранным и конвективным трубам, нагревается до 95 °C и отводится в систему через верхний коллектор. Расход воды через котёл при номинальном режиме составляет 13,8 м³/ч, объём водяного пространства — около 0,37 м³, гидравлическое сопротивление — не более 0,04 МПа. Двухходовая схема омывания газами увеличивает время пребывания дымовых газов в газоходе и обеспечивает расчётный КПД 81 % при температуре уходящих газов не более 200 °C.

Котёл оснащается щитом управления, манометром МП-3У-10 и термометрами ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах, предохранительной арматурой и запорными вентилями. Режим горения и расход топлива регулируются вручную — изменением частоты загрузки и положения шибера на воздуховоде первичного дутья. Для интенсификации горения применяется дутьевой вентилятор, для отвода газов — дымосос серии ДН в исполнении на номинальную производительность с запасом по аэродинамическому напору.

Котел КВр-0,4-95: преимущества

• Стальной газоплотный корпус с лёгкой обшивкой и изоляцией не требует обмуровки и фундаментных работ при монтаже.
• Двухходовая конвективная часть с подвесными пакетами увеличивает время пребывания газов и поднимает КПД до 81 %.
• Ручная загрузка угля и шлакоудаление через фронтальную дверцу снимают зависимость от электропитания механических питателей.
• Объём водяного пространства 0,37 м³ обеспечивает теплоинерционность контура и сглаживает скачки сетевой нагрузки.
• Низкое аэродинамическое сопротивление до 110 Па позволяет использовать стандартные дымососы серии ДН без перерасхода электроэнергии на тягу.
• Совместимость с местными каменными углями кузбасского бассейна и дровами снижает себестоимость гигакалории по сравнению с привозным газом или дизелем.
• Расчётный ресурс при соблюдении водно-химического режима составляет не менее 10 лет, гарантия завода — 18 месяцев со дня ввода в эксплуатацию.
• Регламентный осмотр конвективной поверхности и очистка от золовых отложений выполняются раз в межотопительный сезон силами штатной эксплуатационной бригады без демонтажа основных узлов.

Котел КВр-0,4-95: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВр-0,4-95 рекомендуется следующее оборудование:

• Вентилятор ВД-2,7-3000 — дутьё первичного воздуха в зону горения слоя
• Дымосос ДН-6,3-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-400х1УП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
