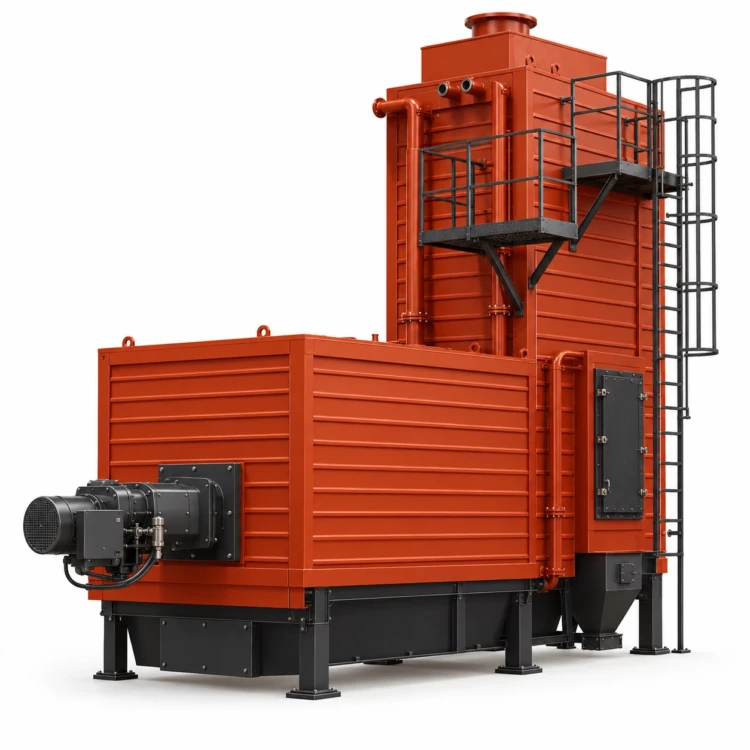

Котел КВ-ГМ-10-150
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 11,63 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч | 123,5 |
| КПД на газе / мазуте, % | 92,5/89,0 |
| Габариты компоновки (Д×Ш×В), мм | 9370×5000×7975 |
| Масса блока котла, кг | 19492 |
Описание
Котел КВ-ГМ-10-150 — газомазутный водогрейный котёл теплопроизводительностью 11,63 МВт, или 10 Гкал/ч. Номинальный режим предусматривает нагрев сетевой воды с 70 до 150 °С при расходе 123,5 т/ч. Движение воды в поверхностях нагрева обеспечивается насосом котельной.
Топочная камера и конвективные ширмы
Горизонтальная топка экранирована трубами 60×3,5 мм, соединёнными с коллекторами 219×10 мм. На фронте установлена одна горелка РГМГ-10. В топке преобладает лучистый теплообмен: экраны воспринимают излучение факела и одновременно охлаждают стенки камеры.
После топки продукты сгорания поступают в вертикальную экранированную шахту с U-образными ширмами из труб 28×3 мм. Здесь тепло передаётся воде конвекцией. Блоки опираются на нижние коллекторы и имеют облегчённую натрубную обмуровку. При замене ширм сохраняют геометрию и проходные сечения газового тракта.
Подготовка газа и мазута
Расчётный расход газа на номинальной нагрузке — 1260 м³/ч, мазута — 1220 кг/ч. КПД составляет 92,5 % на газе и 89,0 % на мазуте. Для типовой горелки давление газа перед устройством указано 0,019 МПа, давление мазута перед форсункой — 0,1–0,2 МПа.
Условная вязкость мазута перед форсункой должна находиться в пределах 6–8 °ВУ. Её обеспечивают подготовкой и подогревом топлива. Недостаточная подготовка ухудшает распыливание, увеличивает сажистые отложения и меняет форму факела. Температура уходящих газов в расчётных режимах — 185 °С на газе и 230 °С на мазуте.
Водяной тракт и вспомогательные системы
Тепловую нагрузку регулируют в диапазоне 20–100 %. При этом контролируют проток воды и давление в котле. Гидравлическое сопротивление — 0,25 МПа; для выбора насоса к нему добавляют потери в запорной арматуре, регулирующих устройствах и трубопроводах.
Водоподготовительное оборудование подбирают по расходу подпитки и составу исходной воды. Деаэрация необходима для ограничения поступления кислорода с подпиткой. Тяговые и дутьевые машины выбирают по расходам и сопротивлениям тракта, а не только по мощности котла. Общие технические требования приведены в ГОСТ 21563-2016.
Для привязки котла КЗ «Сибкотломаш» нужны параметры сети, газоснабжения и мазутного хозяйства, а также план расположения оборудования.
| Полные технические характеристики | |
|---|---|
| Типоразмер | КВ-ГМ-10-150 |
| Альтернативное обозначение | КВ-ГМ-11,63-150 |
| Теплопроизводительность, МВт | 11,63 |
| Вид топлива | Природный газ / мазут |
| Давление воды на входе (справочное исполнение), МПа | до 1,6 |
| Температура воды на входе, °С | 70 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 20–100 |
| Расход воды, т/ч | 123,5 |
| КПД на газе / мазуте, % | 92,5/89,0 |
| Тип котла | Водотрубный водогрейный |
| Давление воды на выходе, МПа | не менее 1 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Расход природного газа, м³/ч | 1260 |
| Расход мазута, кг/ч | 1220 |
| Средний срок службы | Не менее 15 лет при 3000 ч/год с номинальной нагрузкой |
| Трубы топочных экранов (диаметр × стенка), мм | 60×3,5 |
| Коллекторы топочных экранов (диаметр × стенка), мм | 219×10 |
| Трубы конвективной поверхности (диаметр × стенка), мм | 28×3 |
| Конвективная поверхность | U-образные трубные ширмы |
| Обмуровка | Облегчённая натрубная |
| Компоновка | Горизонтальная топочная камера и вертикальная конвективная шахта |
| Количество горелок в типовом исполнении, шт. | 1 |
| Тип совместимой горелки по каталогу | РГМГ-10 |
| Температура уходящих газов (газ / мазут), °С | 185/230 |
| Аэродинамическое сопротивление (суммарное), кг/м² | 45,5 |
| Давление газа перед типовой горелкой, МПа | 0,019 |
| Давление мазута перед форсункой, МПа | 0,1–0,2 |
| Вязкость мазута перед форсункой, °ВУ | 6–8 |
| Габариты компоновки (Д×Ш×В), мм | 9370×5000×7975 |
| Масса блока котла, кг | 19492 |
