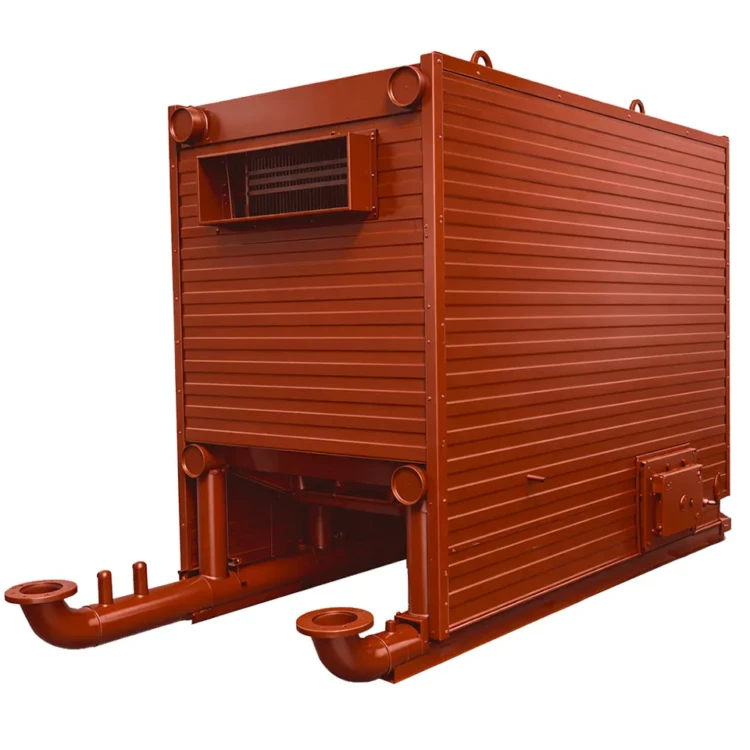

Котел КВм-1,45-95ШП

«Котел КВм-1,45-95ШП» — твердотопливный водогрейный котёл с механической топкой, шурующей планкой и теплопроизводительностью 1,45 МВт. Используется в отопительных и отопительно-производственных котельных, обеспечивает горячую воду температурой до 95 °C для систем отопления и горячего водоснабжения объектов ЖКХ, промышленных зданий и сельскохозяйственных предприятий.

Котел КВм-1,45-95ШП: назначение и область применения

Котел КВм-1,45-95ШП закрывает потребности котельных мощностью около 1,5 МВт, где требуется автономное теплоснабжение на местных видах твёрдого топлива. Агрегат выдаёт расчётную тепловую нагрузку 1,45 МВт (1,25 Гкал/ч) при температурном графике 70/95 °C и работает на каменном или буром угле; в качестве резервного топлива допускаются дрова. Расход воды через котёл при номинальном режиме составляет 50 м³/ч.

Котёл востребован в системах теплоснабжения административных и общественных зданий, школ и детских садов, ремонтных мастерских, производственных цехов и животноводческих комплексов. Особенно эффективно использование в районах с собственной топливной базой — на угольных разрезах, в посёлках при шахтах, на лесопромышленных и сельскохозяйственных предприятиях, где доступ к местному углю снижает себестоимость гигакалории по сравнению с газовым или жидкотопливным котельным оборудованием. При отсутствии магистрального газа либо при сезонных перебоях в его подаче агрегат становится единственным экономически оправданным решением для коммунального теплоснабжения. По совокупности теплопроизводительности и площади отопления (до 14 500 м² при высоте потолков 3 м, отапливаемый объём около 36 250 м³) агрегат закрывает типовую муниципальную котельную малой мощности. Расчётный расход топлива составляет порядка 271 кг/ч на каменном угле марки Д и до 348 кг/ч на буром угле — в зависимости от низшей теплоты сгорания партии и калорийности топочного слоя. Конструкция и параметры соответствуют требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия».

Котел КВм-1,45-95ШП: устройство и принцип работы

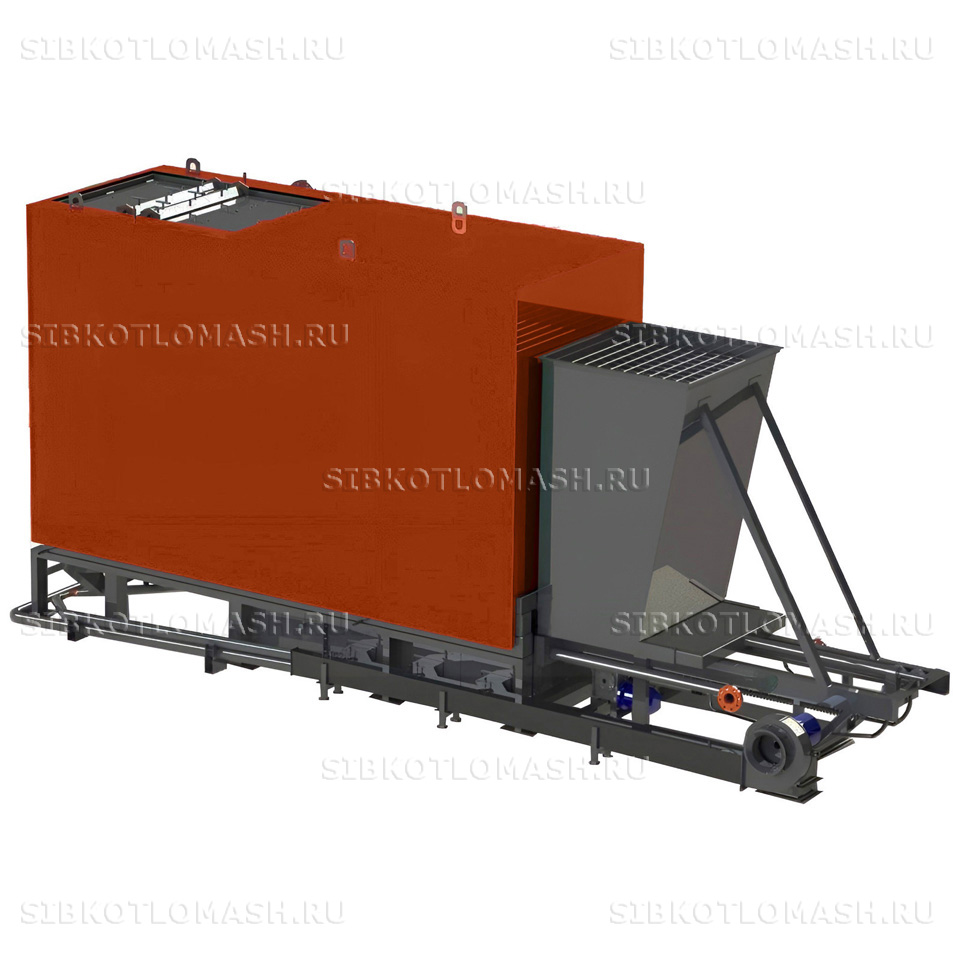

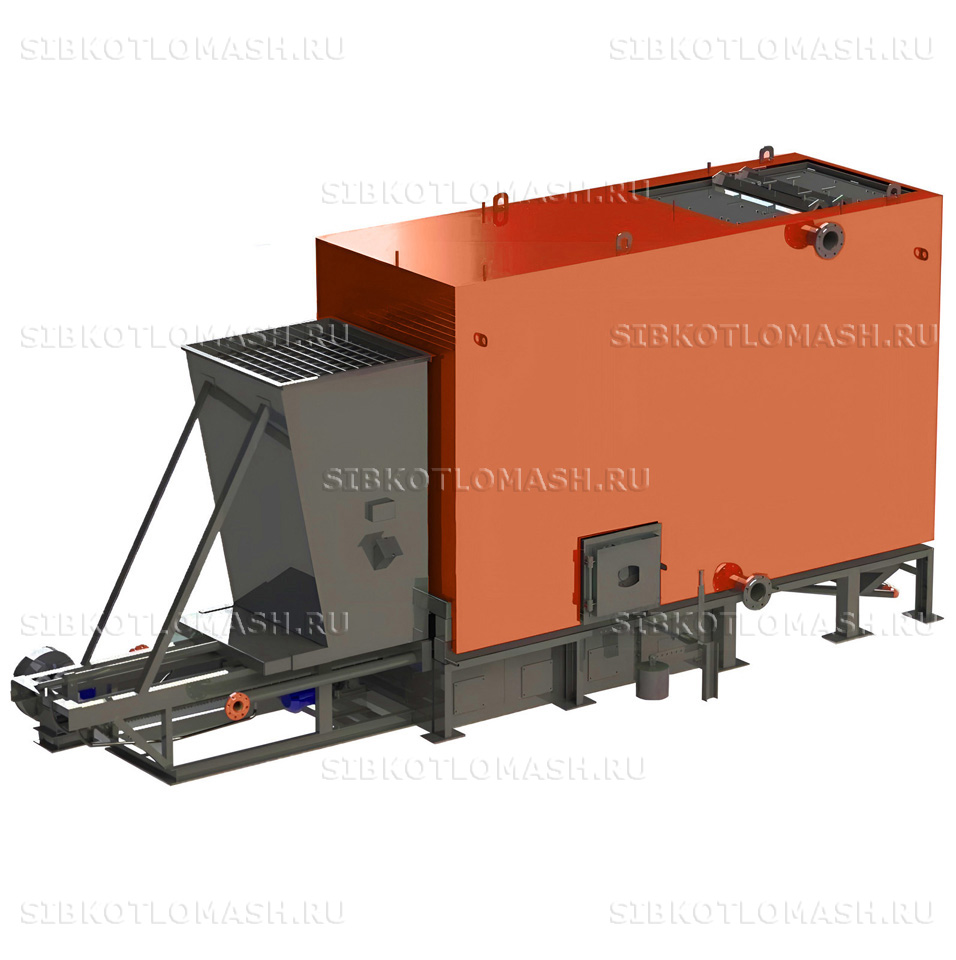

Котел КВм-1,45-95ШП имеет конструкцию, отработанную для длительной эксплуатации на низкосортных углях: цельносварной газоплотный корпус разделён на топочную и конвективную части. Топочная камера экранирована плотными рядами труб ∅51 мм и оборудована механической шурующей планкой ТШПм-1,5, которая равномерно распределяет уголь по колосниковой решётке и выводит шлак в зольник. Конвективный пакет собран из двух пучков труб, расположенных в вертикальной шахте за топкой, и обеспечивает съём тепла дымовых газов с понижением их температуры до 200–235 °C на выходе.

Принцип работы построен на естественной циркуляции теплоносителя: сетевая вода поступает в нижний коллектор экранов, поднимается по топочным и конвективным трубам, нагревается до 95 °C и отводится в систему теплоснабжения через верхний коллектор. Полный объём водяного пространства составляет около 0,88 м³, что обеспечивает теплоинерционность и сглаживание колебаний нагрузки сетевого контура. Дымовые газы движутся противотоком по двухходовой схеме, что обеспечивает расчётный КПД 80–82 % на каменном угле; температура уходящих газов на номинальном режиме не превышает 235 °C, что соответствует требованиям ГОСТ для класса теплопроизводительности 1–2 МВт.

Котёл оснащается щитом управления с автоматикой безопасности, контрольно-измерительными приборами (манометр МП-3У-10, термометры ТТЖ-М 0…+150 °C на подающем и обратном трубопроводах), предохранительной и запорной арматурой Ду50–Ду100. Это позволяет вести эксплуатацию в полуавтоматическом режиме с минимальным присутствием оператора, контролируя по приборам только давление, температуру и горение в топке. Расчётный срок службы при условии соблюдения водно-химического режима подпитки и регламента очистки конвективной части составляет не менее 10 лет.

Котел КВм-1,45-95ШП: преимущества

• Цельносварной газоплотный корпус без обмуровки сокращает время монтажа котельной и упрощает обслуживание во время отопительного сезона.
• Механическая шурующая планка ТШПм-1,5 автоматизирует подачу топлива и удаление шлака, снижая участие оператора и расход рабочих смен.
• Двухступенчатая схема омывания газами с развитой конвективной частью даёт устойчивый КПД до 82 % при работе на местных каменных и бурых углях.
• Температурный график 70/95 °C совместим с типовыми тепловыми сетями ЖКХ и не требует перенастройки гидравлики при замене устаревшего оборудования.
• Поставка двумя транспортабельными блоками — корпус котла в обшивке и изоляции и топка с вентилятором поддува — упрощает доставку и монтаж в существующих котельных без расширения дверных проёмов.
• Толщина металла экранов и коллекторов, рассчитанная на давление 0,6 МПа, обеспечивает заявленный ресурс 10 лет при условии соблюдения водно-химического режима.
• Совместимость с тяго-дутьевыми машинами и золоуловителями серийного производства даёт свободу выбора при подборе вспомогательного оборудования под конкретный проект.

Котел КВм-1,45-95ШП: комплектация котельной

Для полноценной работы котельной с агрегатом Котел КВм-1,45-95ШП рекомендуется следующее оборудование:

• Топка ТШПм-1,5 — механическая шурующая планка, подача угля и выгрузка шлака
• Вентилятор ВДН-6,3-1500 — дутьё первичного воздуха в зону горения
• Дымосос ДН-6,3-1500 — отвод дымовых газов и поддержание разрежения в топке
• Циклон ЦН-15-500х2СП — улавливание уноса золы из дымовых газов
• Водоподготовительная установка ВПУ-1.0 — умягчение подпиточной воды теплосети

Состав и стоимость комплекта уточняйте при оформлении заказа.
