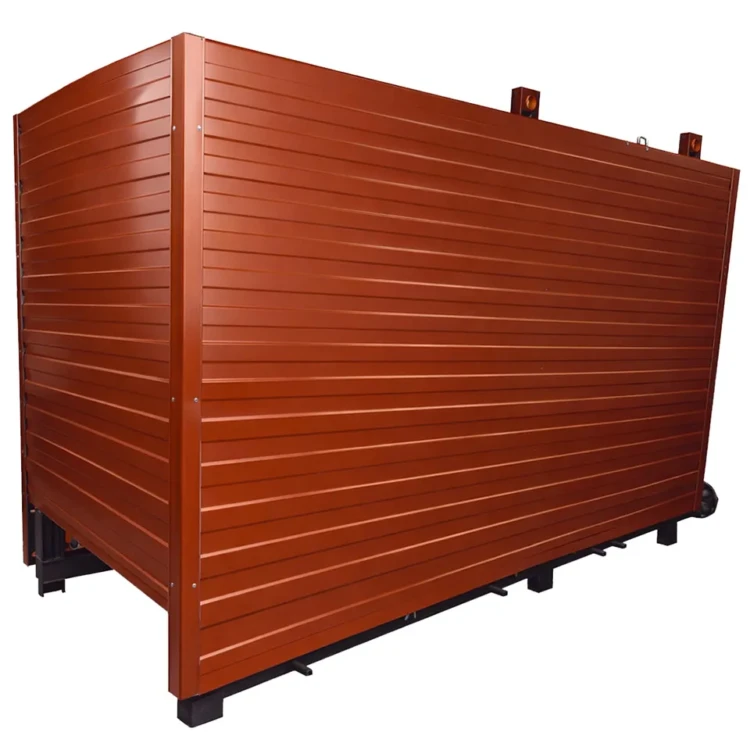

Котел КВм-1,86-95ШП

Водогрейный котел КВм-1,86-95ШП — стальной водогрейный котёл малой производительности с механической топкой ТШПм-1,86 (шурующая планка), предназначенный для получения горячей воды температурой 95 °С. Тепловая мощность агрегата составляет 1,86 МВт (1,6 Гкал/ч), рабочее давление — 0,6 МПа.

Котёл обеспечивает нагрев воды от 70 до 95 °С и применяется в системах отопления и горячего водоснабжения. Расчётным топливом является каменный уголь, допускается работа на буром угле и дровах. КПД котла — 80 %, расход каменного угля при номинальной нагрузке — 350 кг/ч, бурого угля — 433 кг/ч.

Технические характеристики водогрейного котла КВм-1,86-95ШП

Водогрейный котел КВм-1,86-95ШП применяется для теплоснабжения промышленных предприятий, объектов агропромышленного комплекса, административных зданий и жилых посёлков. Мощность 1,86 МВт позволяет обеспечивать теплоснабжение объектов площадью до 18 600 м² (при высоте потолков 3 м). Котёл устойчиво работает при переменных тепловых нагрузках и рассчитан на длительную эксплуатацию в суровых климатических условиях. Для снижения расхода топлива рекомендуется дополнить котельную водяным экономайзером ВТИ.

Котлоагрегат входит в серию КВм — водогрейных котлов с механизированной подачей твёрдого топлива. Механическая топка ТШПм-1,86 с шурующей планкой автоматически перемещает уголь из загрузочного бункера на колосниковую решётку, обеспечивая равномерное горение без ручного труда обслуживающего персонала. Площадь зеркала горения топки — 1,86 м².

Конструкция и принцип работы

Конструктивно водогрейный котел КВм-1,86-95ШП состоит из топочной и конвективной секций, объединённых в единый транспортабельный блок. В топочной камере сжигается топливо, дымовые газы поднимаются вверх и проходят через конвективный пучок труб, отдавая тепло воде, циркулирующей внутри трубной системы. Отработанные газы отводятся дымососом в дымоход.

Поверхности нагрева выполнены из стальных труб, соединённых с верхними и нижними коллекторами. Котёл поставляется в тепловой изоляции с металлической обшивкой. Габариты — 3210×1740×2820 мм (ДхШхВ), масса — около 3200 кг. Аэродинамическое сопротивление газового тракта — не более 350 Па, гидравлическое сопротивление — не более 0,08 МПа. Температура уходящих газов не превышает 200 °С.

Топочное устройство и эксплуатация

Механическая топка ТШПм-1,86 работает по принципу шурующей планки: электрический привод перемещает планку, которая равномерно распределяет уголь по колосниковой решётке. Подача воздуха для горения обеспечивается дутьевым вентилятором. Система автоматики поддерживает заданный тепловой режим и обеспечивает аварийное отключение котла при отклонении параметров воды от допустимых значений.

Котёл эксплуатируется в соответствии с паспортом и руководством по эксплуатации. Конструкция соответствует требованиям ГОСТ Р 55682.0-2013. Ежегодное техническое обслуживание включает чистку поверхностей нагрева, ревизию колосниковой решётки, проверку арматуры и автоматики. При своевременном обслуживании срок службы котла составляет не менее 10 лет.

Серия КВм включает котлы мощностью от 1,25 до 3,0 МВт с единой конструктивной базой и унифицированными топочными устройствами. Это упрощает подбор запасных частей и обслуживание при наличии нескольких котлов в одной котельной. Котлы КВм широко эксплуатируются в Сибири, на Урале и в других регионах с суровым климатом и доступным твёрдым топливом.

Поставка и комплектация

При расчёте мощности котельной для конкретного объекта необходимо учитывать суммарные тепловые потери здания с учётом климатических условий, требования к горячему водоснабжению и резервирование тепловой мощности. Котёл КВм-1,86-95ШП оптимален для объектов с тепловой нагрузкой 1,5–1,9 МВт. Для объектов с переменным суточным графиком потребления тепла рекомендуется установка двух котлов меньшей мощности в каскаде.

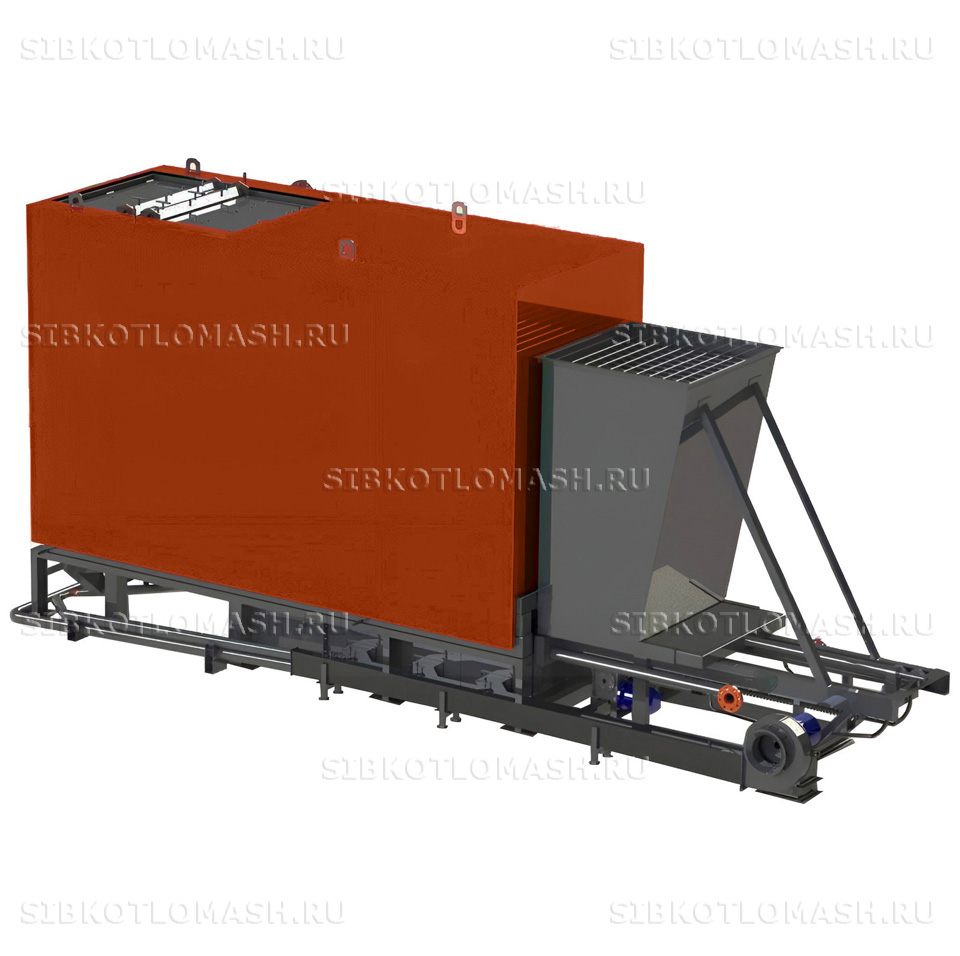

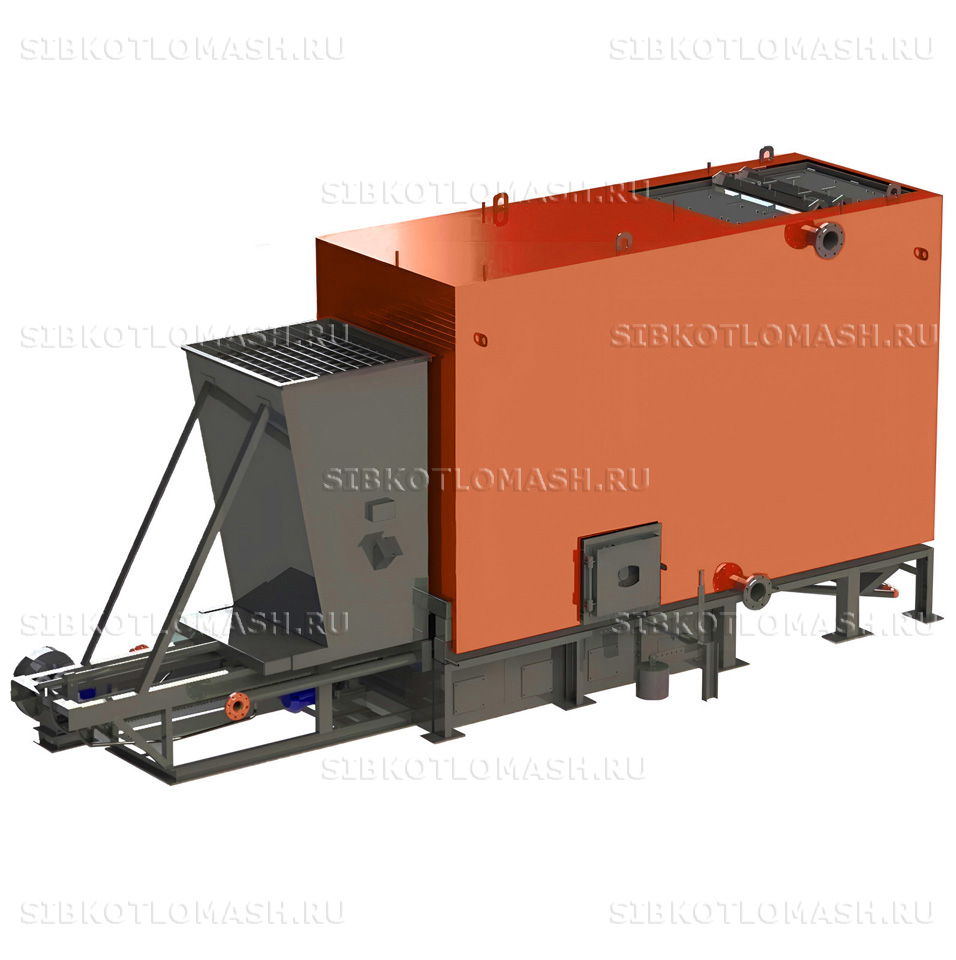

Котёл КВм-1,86-95ШП поставляется в виде единого транспортабельного блока. Габариты — 3210×1740×2820 мм, масса — около 3200 кг. В базовую комплектацию входят: котёл в сборе с изоляцией и обшивкой, механическая топка ТШПм-1,86, щит управления, вентилятор поддува, запорная арматура, контрольно-измерительные приборы, паспорт и руководство по эксплуатации. По запросу поставляется комплект запасных частей.
