Циклон ЦН-15-400х1УП

Циклон ЦН-15-400х1УП — одиночный сухой инерционный пылеуловитель серии НИИОГаз ЦН-15 в исполнении УП (Унифицированный Прямоточный) с диаметром цилиндрической части 400 мм. Аппарат предназначен для очистки технологических газов, аспирационного и вентиляционного воздуха от частиц сухой пыли и аэрозолей размером более 10 мкм. Применяется в качестве самостоятельной ступени или предварительной очистки в составе многоступенчатых газоочистных систем. Изготавливается на КЗ «Сибкотломаш», г. Бийск.

Производительность Циклон ЦН-15-400х1УП — от 1 100 до 1 800 м³/ч при входной скорости газа 2,5–4,0 м/с. Площадь поперечного сечения цилиндрической части — 0,1257 м². Коэффициент гидравлического сопротивления — 147. Аппарат рассчитан на рабочее давление до 500 кгс/м² и температуру очищаемого газа до 400 °С. Степень улавливания частиц крупнее 10 мкм — 80–95 %. Габариты: 692×692×3000 мм, масса — около 260 кг.

Циклон ЦН-15-400х1УП: назначение и область применения

Циклон ЦН-15-400х1УП занимает в типоряду серии НИИОГаз ЦН-15 нишу одиночных аппаратов для систем с расходом газа около 1 100–1 800 м³/ч. Циклон применяется совместно с золоуловителем ЗУ-1 в системах газоочистки твёрдотопливных котельных. Применяется в системах газоочистки твёрдотопливных котельных малой и средней мощности, в аспирационных линиях деревообрабатывающих, столярных, мебельных и упаковочных производств, в технологических установках комбикормовой и мукомольной промышленности, на асфальтобетонных заводах, печах дожига технологических отходов и сушильных камерах.

Эксплуатация Циклон ЦН-15-400х1УП допускается при температуре газа до 400 °С — это позволяет включать аппарат непосредственно в горячий газоход без предварительного охлаждения. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69: возможны монтаж и работа на открытых площадках в условиях умеренного и холодного климата. При высокой запылённости газа аппарат используется как первая ступень предварительной очистки перед более тонкими аппаратами, например в связке с батарейным циклоном ЦБ-16.

Циклон ЦН-15-400х1УП: устройство и принцип работы

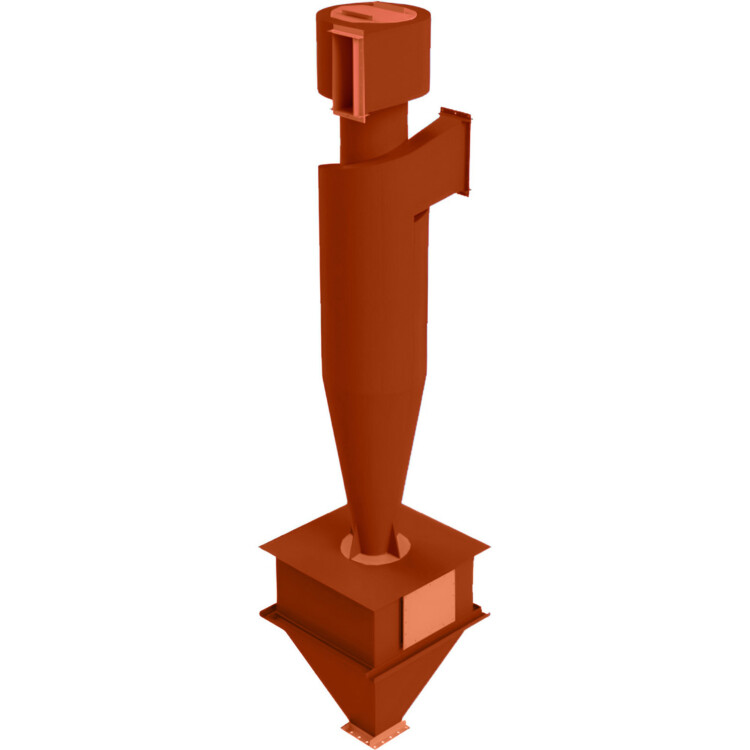

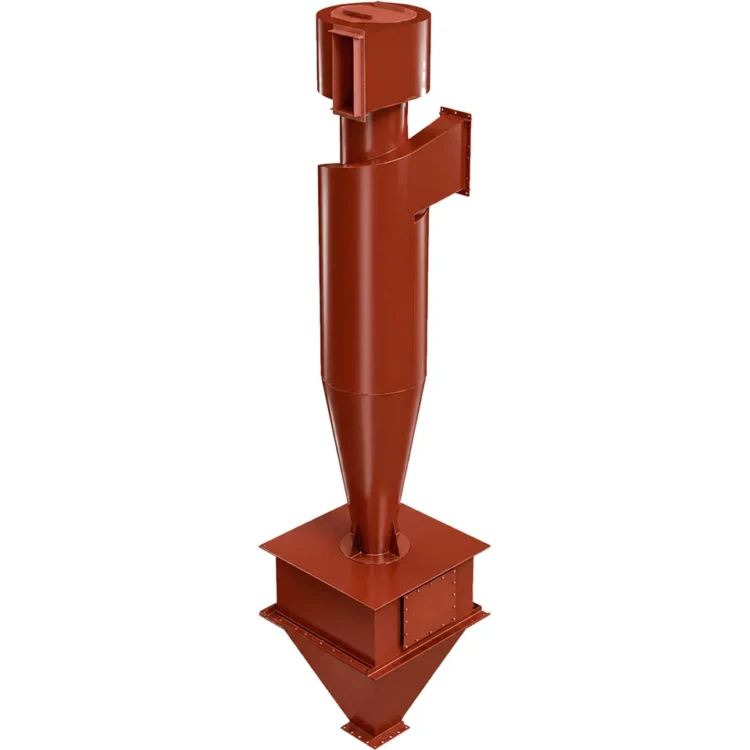

Циклон ЦН-15-400х1УП состоит из вертикального цилиндрического корпуса диаметром 400 мм, переходящего в коническую часть, тангенциального входного патрубка с углом наклона 15° к горизонту, пирамидального бункера для сбора уловленной пыли и центральной выхлопной трубы. Высота аппарата 3 600 мм определяется требуемой длиной центрального вихревого канала, обеспечивающей полный цикл сепарации частиц до их сбрасывания в бункер.

Принцип работы — инерционная центробежная сепарация. Запылённый газ поступает по тангенциальному патрубку, приобретает вращательное движение и формирует двойной винтовой поток: внешний нисходящий — с пылью, прижатой к стенкам корпуса, и внутренний восходящий — с очищенным газом, выводимым через центральную выхлопную трубу. Угол наклона входа 15° оптимизирует баланс эффективности очистки и гидравлического сопротивления. Корпус и бункер изготавливаются из конструкционной стали Ст3сп, по заявке возможно изготовление в жаростойком, кислотостойком или износостойком исполнении.

Циклон ЦН-15-400х1УП: преимущества

Циклон ЦН-15-400х1УП в одиночном исполнении даёт оптимальный баланс между производительностью одного элемента и эффективностью улавливания: при диаметре 400 мм центробежные ускорения на стенке корпуса ещё достаточны для уверенного отделения частиц от 10 мкм, а пропускная способность одной шахты позволяет применять аппарат без устройства группового коллектора. Это упрощает монтаж и снижает капитальные затраты на газоочистку.

Аппарат не имеет движущихся частей, не требует подвода электроэнергии, сжатого воздуха, воды и расходных материалов. Эксплуатационные расходы минимальны и сводятся к периодической выгрузке пыли из бункера через шлюзовый затвор или мигалку. Срок службы Циклон ЦН-15-400х1УП — не менее 10 лет, ремонтопригодность высокая, регулярного технического обслуживания не требуется. Возможна работа с агрессивными и абразивными средами при выборе соответствующего материала корпуса.

Циклон ЦН-15-400х1УП: комплектация и поставка

Циклон ЦН-15-400х1УП поставляется в сборе. В состав поставки входят: корпус с конической частью, входной тангенциальный патрубок, пирамидальный бункер с затвором для выгрузки пыли и центральную выхлопную трубу. Аппарат отгружается всеми видами транспорта без специальных требований к перевозке. Срок изготовления — от 10 рабочих дней с момента получения заказа и согласования опросного листа.

Каждое изделие проходит входной контроль качества металлопроката, дефектоскопию сварных швов и испытание на герметичность. К аппарату прилагается паспорт, инструкция по монтажу и эксплуатации, сертификат соответствия. Циклон ЦН-15-400х1УП и другие аппараты серии ЦН-15 КЗ «Сибкотломаш», г. Бийск, изготавливаются строго по чертежам с возможностью адаптации под параметры заказчика — требуемое давление, температуру, состав газа, тип крепления и теплоизоляции корпуса.

Циклон ЦН-15-400х1УП: подбор и монтаж

Типоразмер подбирают по расходу газа: ЦН-15-400х1УП пропускает 1 100–1 800 м³/ч при скорости в элементе 2,5–4 м/с. Пирамидальный бункер рабочим объёмом 0,17 м³ опорожняют по мере накопления пыли — периодичность определяется запылённостью потока. Масса аппарата 260 кг учитывается при расчёте опорной рамы; присоединение к газоходам — фланцевое.
