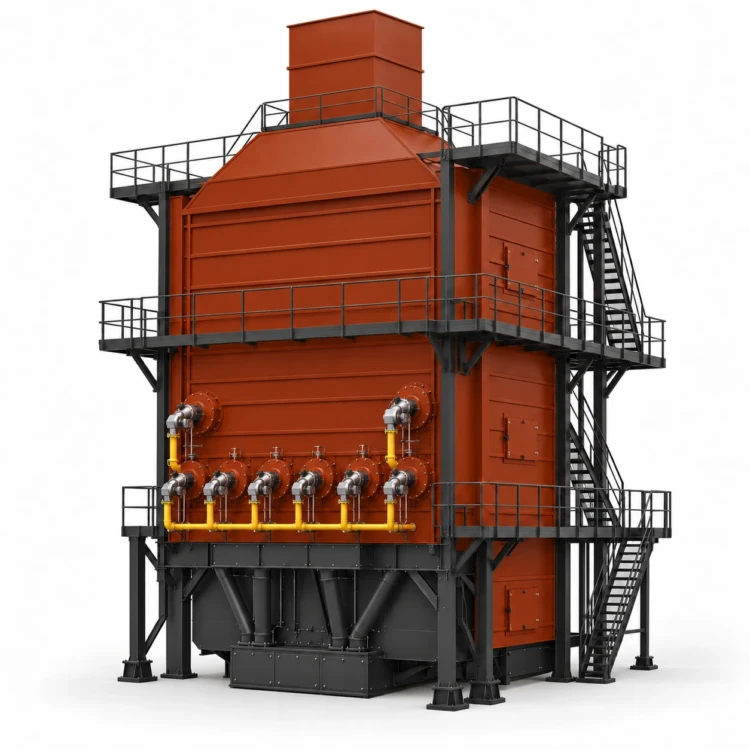

Котел ПТВМ-120
| Технические характеристики | |
|---|---|
| Теплопроизводительность, МВт | 139,6 |
| Вид топлива | Газ / Мазут |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 1485/2985 |
| Габариты компоновки (Д×Ш×В), мм | 11350×11920×13800 |
| Расчётная масса котла, кг | 186900 |
Описание
Котел ПТВМ-120 — башенный водотрубный котёл теплопроизводительностью 139,6 МВт, или 120 Гкал/ч. Он предназначен для основного графика 70–150 °С и пикового графика 110–150 °С. Топливо описанного исполнения — природный газ или мазут.
Топка и верхняя конвективная часть
Экраны топочной камеры воспринимают излучение факелов и охлаждаются водой, движущейся по трубам. Конвективные пакеты находятся над топкой: поднимающиеся продукты сгорания обтекают их трубы и передают оставшуюся теплоту воде. Такая компоновка требует доступа к поверхностям нагрева на разных высотных отметках.
В типовой конструкции установлено шестнадцать горелок. Равномерность подачи топлива и воздуха важна для распределения тепловой нагрузки по экранам. При работе на мазуте качество распыливания влияет на полноту сгорания и скорость образования наружных отложений.
Проток и давление воды
Номинальный расход в основном режиме — 1485 т/ч, в пиковом — 2985 т/ч. Разница обусловлена уменьшением температурного перепада: при входе 110 °С котёл нагревает воду только на 40 °С. Внешнюю насосную схему и соединение поверхностей нагрева рассчитывают на выбранный режим.
Рабочее избыточное давление на входе — 2,5 МПа, гидравлическое сопротивление — не более 0,25 МПа. Тепловую нагрузку регулируют в пределах 30–100 %. При изменении нагрузки автоматика одновременно контролирует расход воды и параметры горения; защита по температуре не заменяет контроль протока.
Топливный баланс и эксплуатация
КПД в основном режиме составляет 92,8 % на газе и 90,6 % на мазуте. Для пикового режима указаны 92,5 и 90,2 %. Расчётный расход природного газа в основном режиме — 14996 нм³/ч при низшей теплоте сгорания 8620 ккал/м³. Эти показатели используют для конкретного топлива и температурного графика.
Компоновочные габариты — 11350×11920×13800 мм. Проект котельной должен обеспечивать осмотр горелок, очистку и замену верхних пакетов. Водоподготовка и деаэрация подпитки ограничивают отложения и коррозию внутри труб. Общие технические требования приведены в ГОСТ 21563-2016.
КЗ «Сибкотломаш» подбирает исполнение по основному или пиковому режиму, параметрам топливного хозяйства и монтажным условиям котельного зала.
| Полные технические характеристики | |
|---|---|
| Типоразмер | ПТВМ-120 |
| Альтернативное обозначение | КВ-ГМ-139,6-150 |
| Теплопроизводительность, МВт | 139,6 |
| Вид топлива | Газ / Мазут |
| Компоновка | Башенный |
| Рабочее давление на входе, МПа | 2,5 |
| Температура воды на входе, °С | 70/110 |
| Температура воды на выходе, °С | 150 |
| Регулирование нагрузки, % | 30–100 |
| Расход воды (основной / пиковый), т/ч | 1485/2985 |
| КПД на газе, % | 92,8 |
| КПД на мазуте, % | 90,6 |
| Расход газа при Qрн=8620 ккал/м³, нм³/ч | 14996 |
| Расчётная температура уходящих газов (газ / мазут), °С | не более 147/236 |
| Количество горелочных устройств по каталогу, шт. | 16 |
| Гидравлическое сопротивление, МПа | 0,25 |
| Тип котла | Водотрубный водогрейный |
| Минимальное абсолютное давление воды на выходе, МПа | 1,0 |
| Расход газа в пиковом режиме, нм³/ч | 15047 |
| Расход мазута (основной / пиковый), кг/ч | 14357 / 14415 |
| КПД на газе в пиковом режиме, % | не менее 92,5 |
| Сейсмичность по справочному каталогу, балл | не более 6 |
| Режимы работы | Основной / пиковый |
| КПД на мазуте в пиковом режиме, % | не менее 90,2 |
| Габариты компоновки (Д×Ш×В), мм | 11350×11920×13800 |
| Расчётная масса котла, кг | 186900 |
