Колосник под 6 отв. 6-30-26; 00.1603.066

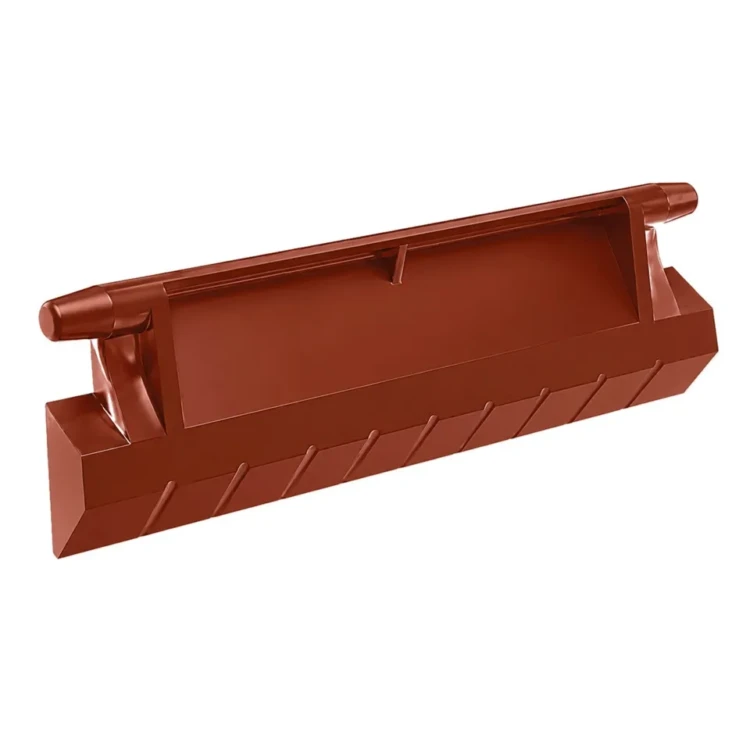

Колосник под 6 отв. 6.30.26 (00.1603.066) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Колосник под 6 отв. формирует чешуйчатую несущую поверхность колосникового полотна и крепится в гнёздах держателей с шестью отверстиями.

Колосник под 6 отв.: назначение и применяемость

Колосник под 6 отв. 6.30.26 устанавливается в гнёзда левых, правых и средних держателей шестиотверстиевого исполнения цепной решётки топки ТЧЗМ-2-2,7. Колосник имеет специальную чешуйчатую геометрию, обеспечивающую перекрытие смежных рядов и формирование сплошной несущей поверхности для слоя топлива.

Колосник под 6 отв. работает в зоне активного горения при температурах до 1000 °C и постоянном контакте с раскалённым шлаком и кусками топлива. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

При движении колосникового полотна колосник под 6 отв. поворачивается вокруг ведущей звёздочки, что обеспечивает самоочистку посадочных поверхностей от шлаковых наростов и продлевает срок безотказной работы цепной решётки. Поворот также способствует выгрузке золошлакового остатка в подовый бункер.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 600 до 1200 колосников с 6 отверстиями в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–50% колосников цепной решётки одной партией.

Колосник под 6 отв.: материалы и изготовление

Колосник под 6 отв. отливается из жаростойкого чугуна марки ЧХ1Т, легированного хромом и титаном. Эта марка сохраняет прочностные свойства при длительной работе в зоне температур до 700 °C и обладает повышенной стойкостью к окалинообразованию по сравнению с серым чугуном. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 200 МПа.

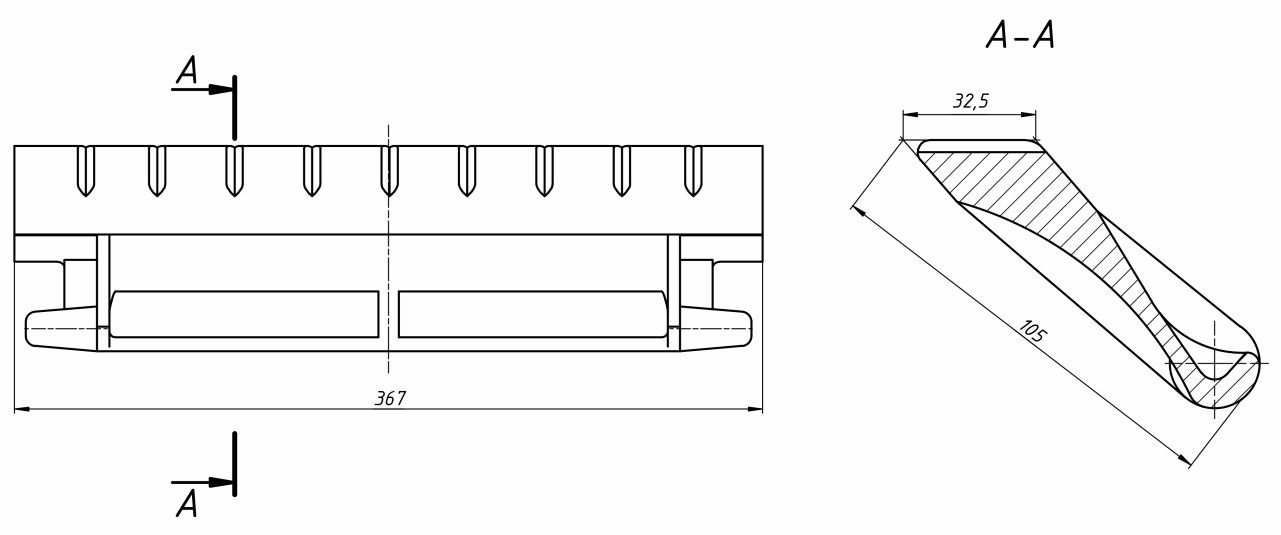

Колосник под 6 отв. 6.30.26 представляет собой чугунную отливку с прорезями для прохода первичного воздуха снизу и чешуйчатым профилем верхней рабочей поверхности. Геометрия прорезей оптимизирована для подачи дозированного количества воздуха в слой топлива и предотвращения проваливания мелких частиц через колосниковое полотно.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой колосник консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Колосник под 6 отв.: совместимое оборудование

Колосник под 6 отв. 6.30.26 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект колосников цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 1100+ колосников

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа 6.30.26 — этот артикул указывают в опросном листе при оформлении заказа.

При замене колосников рекомендуется одновременно проверять состояние держателей шестиотверстиевого исполнения (Т9.05.001, Т9.05.002 и 6.30.2) — изношенное гнездо часто разбивает посадочное место нового колосника, провоцируя ускоренный отказ.

Колосник под 6 отв.: заказ и доставка

Колосник под 6 отв. 6.30.26 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Колосник отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа 6.30.26 (или эквивалентный артикул 00.1603.066 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать колосники партиями от 150 шт. — это покрывает плановую замену износившихся узлов цепной решётки за один ремонтный цикл при типовой годовой наработке котельной.

При работе на низкокачественных бурых углях с зольностью выше тридцати процентов износ колосника ускоряется почти вдвое, поэтому ремонтный запас увеличивают пропорционально.

Колосник под 6 отв. как унифицированная позиция применим на всех типоразмерах топок ТЧЗМ с шестиотверстиевыми держателями, что упрощает планирование закупок и снижает номенклатуру ремонтного склада котельной.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
